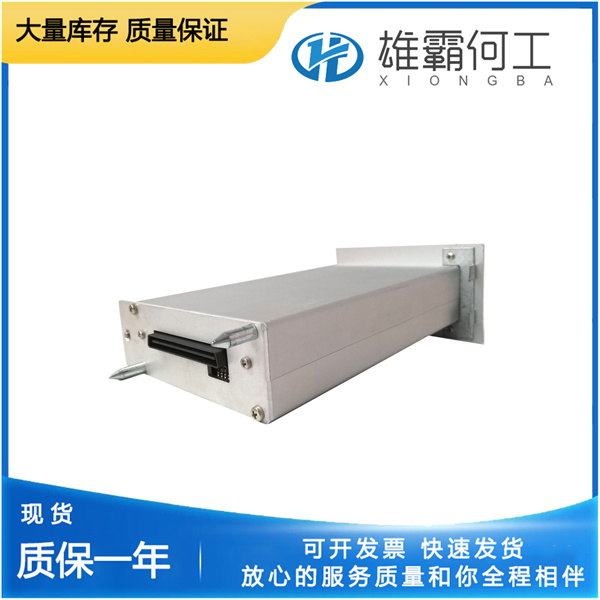

1TGB302003R0003 ABB DCS 模块

 ABB | 2025-09-03 19:20:59| 小编  提示：点击图片可以放大

微控制器（MCU）相关功能说明

在微控制器（MCU）中，配置有 1 个用于指示设备内部看门狗状态的信号输出继电器。该继电器输出端位于 X13 连接器上。当出现故障时，看门狗会被激活，继电器触点随之闭合。此外，当辅助电源关闭时，接触器看门狗信号输出同样会被激活。


接触器看门狗信号连接器及引脚


连接器 / 引脚名称说明MCU1MCU2
X13:01CWDAL A接触器看门狗信号输出，继电器触点 1支持支持
X13:02CWDAL B接触器看门狗信号输出，继电器触点 2支持支持

3.6 接触器控制输出

X13 连接器上配置有 3 路接触器控制输出（具体信息如下表所示），用于通过接触器实现对电机的控制。


表 11：接触器控制连接器及引脚


连接器 / 引脚名称说明MCU1MCU2
X11:01CCWDLI带看门狗继电器的接触器控制电压输入支持支持
X11:02CCLI接触器控制电压输入支持支持
X11:04CCA接触器控制 A 路支持支持
X11:05CCB接触器控制 B 路支持支持
X11:06CCC接触器控制 C 路不支持支持


MCU 支持多种电机应用场景（即多种电机启动器类型）。接触器的控制由微处理器通过内部继电器（输出端 CCA、CCB、CCC）实现：


  • MCU1 通过继电器 CCA 和 CCB 实现控制功能；
  • MCU2 通过继电器 CCA、CCB、CCC 实现控制功能，在部分场景下，还可通过 GPO1 输出端实现第四路接触器控制。


接触器控制电路中额外配置了 1 个看门狗继电器，当微处理器出现故障时（设备自监控功能触发），该继电器可切断接触器控制电压。若采用直接连接方式，可跳过此功能。


MCU 通过数字输入端（CFA、CFB 或 CFC）监测接触器的状态。若启用反馈监控功能，将利用周期性轮询获取的输入端信息实现监控。关于接触器监控功能的详细说明，可参考本文档后续内容。


内部继电器 CCA 与 CCB 采用硬接线互锁设计，可防止两路接触器同时闭合。当微处理器控制其中一路接触器闭合时，另一路接触器在此期间将无法被控制闭合。
