确保设备已断开主电源及所有关联系统的连接，避免电气危险。佩戴绝缘手套、安全眼镜等适当的个人防护装备（PPE）。

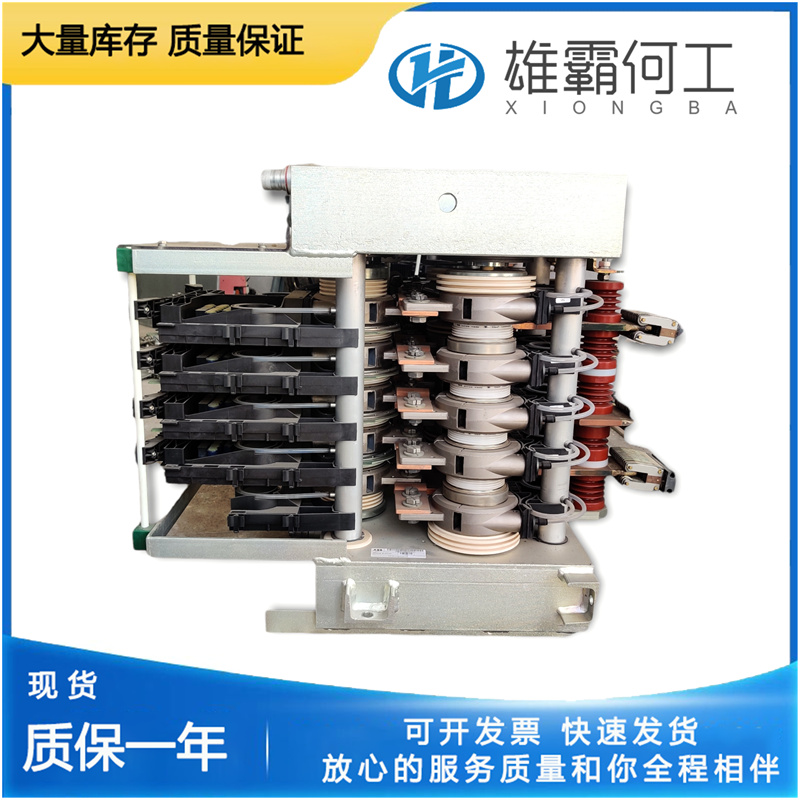

准备所需工具：万用表（用于电压 / 电阻测量）、示波器（可选，用于信号分析）、扭矩扳手，以及 ABB S-073N 3BHB009884R0021 技术手册（供查阅端子图和规格参数）。
检查设备是否存在物理损坏，如外壳破裂、元件烧毁、端子松动或连接器腐蚀等情况。确保所有标识和标记清晰可辨。
查阅手册确认额定输入电压（工业模块通常为 24V 直流或 110/220V 交流）。小心地临时重新连接电源，用万用表测量电源输入端子处的电压，确认其符合额定范围（标准公差为 ±10%）。验证完成后断开电源，继续后续检测。
断开电源后，将万用表调至电阻档，检查电源输入端子与内部保险丝（若配备）之间的连续性。读数接近 0Ω 表示连续性正常，无穷大则说明保险丝熔断或电路开路。
识别数字输入端子（标记为 “DI” 或按手册标识），为每个输入通道连接测试信号源（如湿触点对应 24V 直流）。使用万用表或示波器确认端子处能检测到输入信号，验证电压等级符合规格（通常低电平为 0–5V，高电平为 18–30V）。检查输入通道之间的绝缘性（测量通道间电阻，应≥100MΩ）。
将校准信号发生器连接至模拟输入端子（如 4–20mA 或 0–10V）。施加已知信号值（如 4mA、12mA、20mA），通过系统监控界面或测试设备验证设备读数在规定精度范围内（通常为满量程的 ±0.1–0.5%）。
通过指定接口（如 RJ45 以太网、RS-485）将设备连接至测试网络或通信测试仪。通过指示灯验证链路状态（绿灯常亮表示连接有效，闪烁表示数据传输）。使用诊断工具（如以太网用 ping 命令、串行通信用 Modbus 测试软件）确认数据收发正常，检查是否存在丢包或通信错误。
断开所有外部连接，使用兆欧表测量以下部位的绝缘电阻：
- 输入端子与接地端
- 输出端子与接地端
- 输入端子与输出端子确保测量值符合规格要求（通常在 500V 直流下≥100MΩ）。
按手册要求，在隔离电路（输入 / 输出 / 接地端）之间施加交流电压（如 2.5kV，持续 1 分钟），确保无击穿或拉弧现象发生。
将设备重新连接至运行系统并接通电源。观察状态指示灯，确认设备正常运行（无错误代码，错误定义请查阅手册）。执行一系列操作指令（如激活输出、模拟输入信号），验证设备响应准确，且能与关联组件协调工作。
