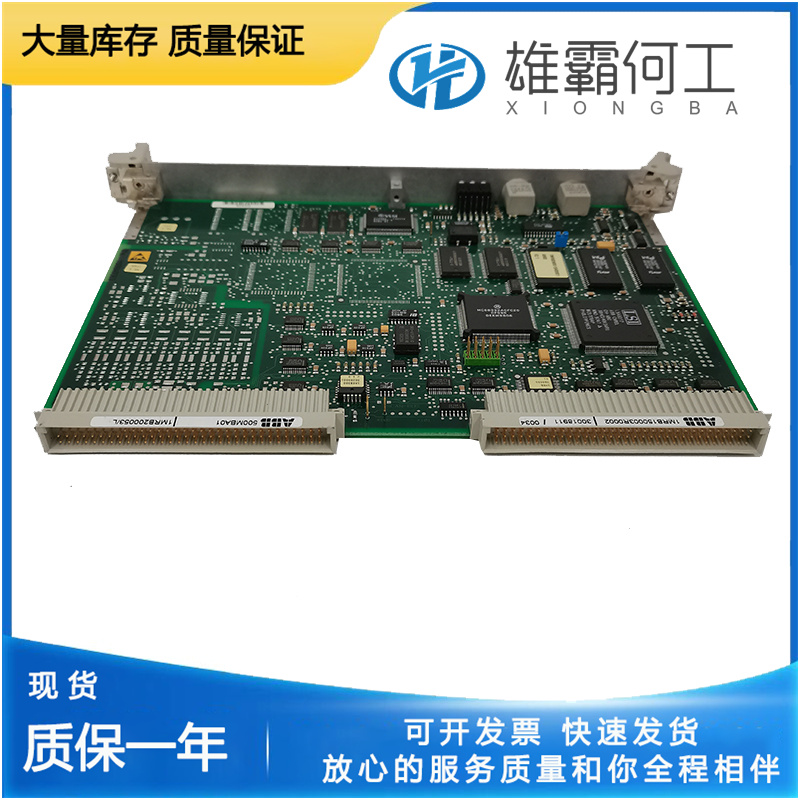

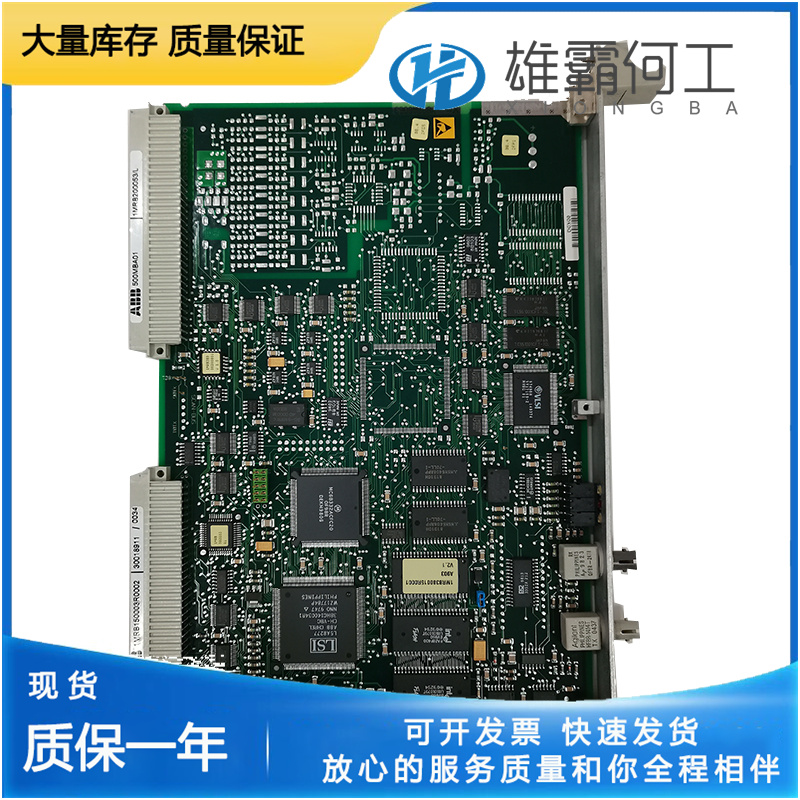

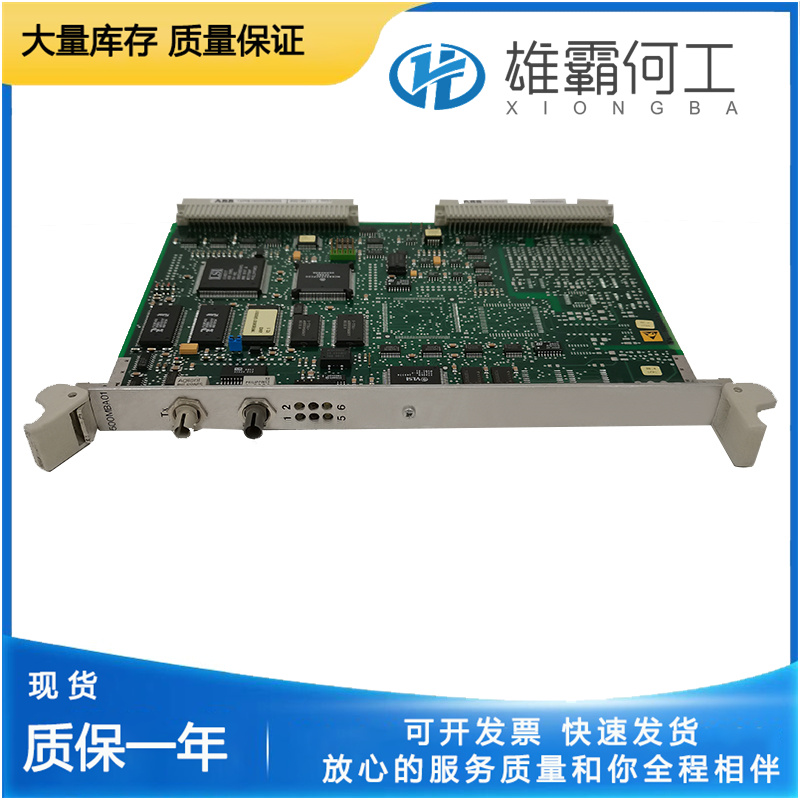

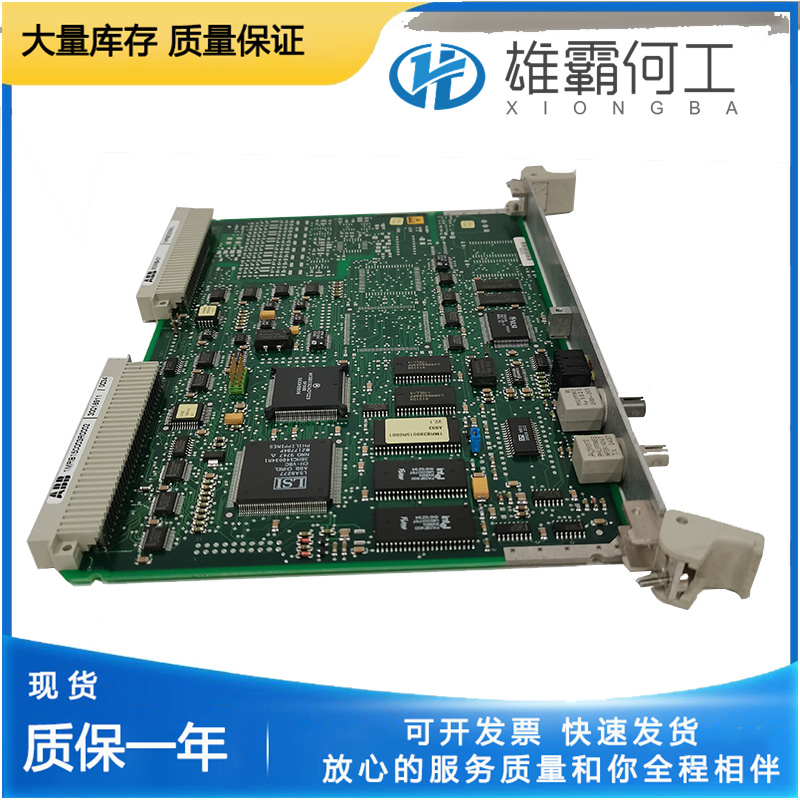

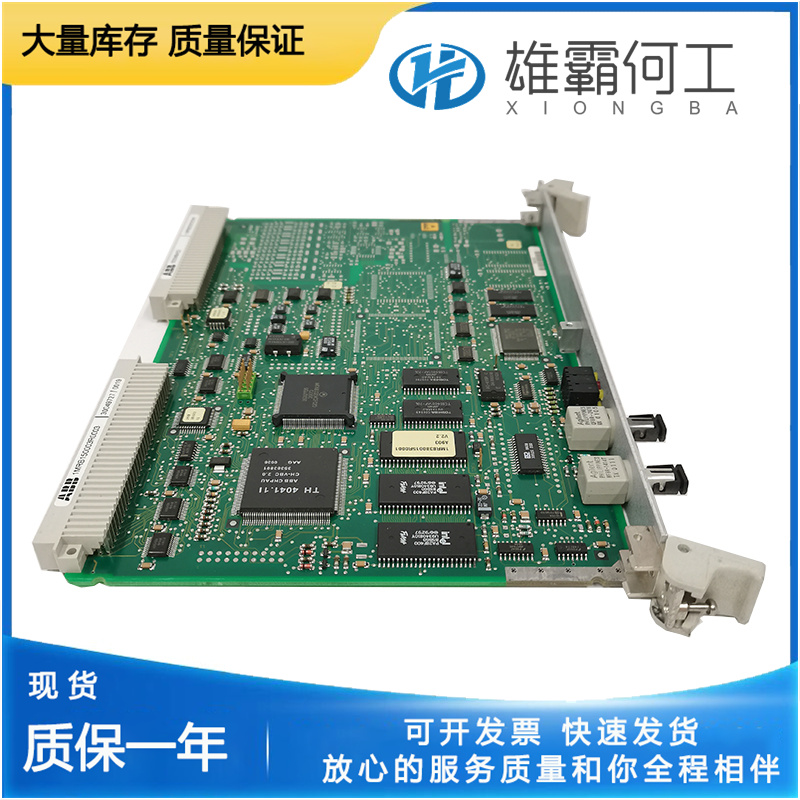

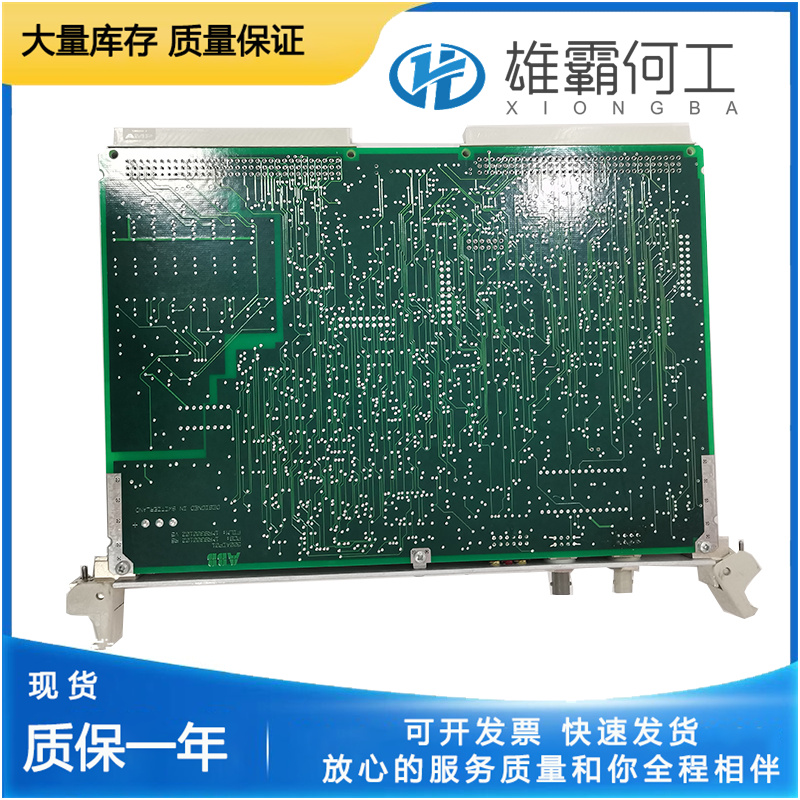

模块安装指南

安装位置选择

• 遵守布线说明。选件包中包含的光纤电缆长度会限制模块与驱动器之间的距离。
• 满足安装空间要求：模块与相邻设备或墙壁的最小间隙为 10 毫米，同时遵守驱动器的空间要求。
• 考虑环境条件。模块的防护等级为 IP 20。

• 模块通过接地夹与安装导轨接地（见图 3-1）。安装选件模块的导轨必须连接至无噪声接地端。若导轨未安装在适当接地的基座上，需使用单独的接地线。接地线应尽可能短，横截面积至少为 6 平方毫米。注意：禁止使用实心铜导体（仅允许使用多股软线）。

安装步骤

1. 关闭模块待安装 enclosure 内的所有危险电压。
2. 固定导轨，并按上述要求确保可靠接地。
3. 将模块推入导轨。如需拆卸模块，用螺丝刀拉动锁定弹簧即可释放。

重要说明

• 仅允许合格电工在驱动器内部进行操作。
• 警告！注意电容组的缓慢放电电压，以及外部控制电路连接至驱动器输入 / 输出端的电压。

• 警告！请勿触摸印刷电路板。集成电路对静电放电极为敏感。

•

•

•

•
