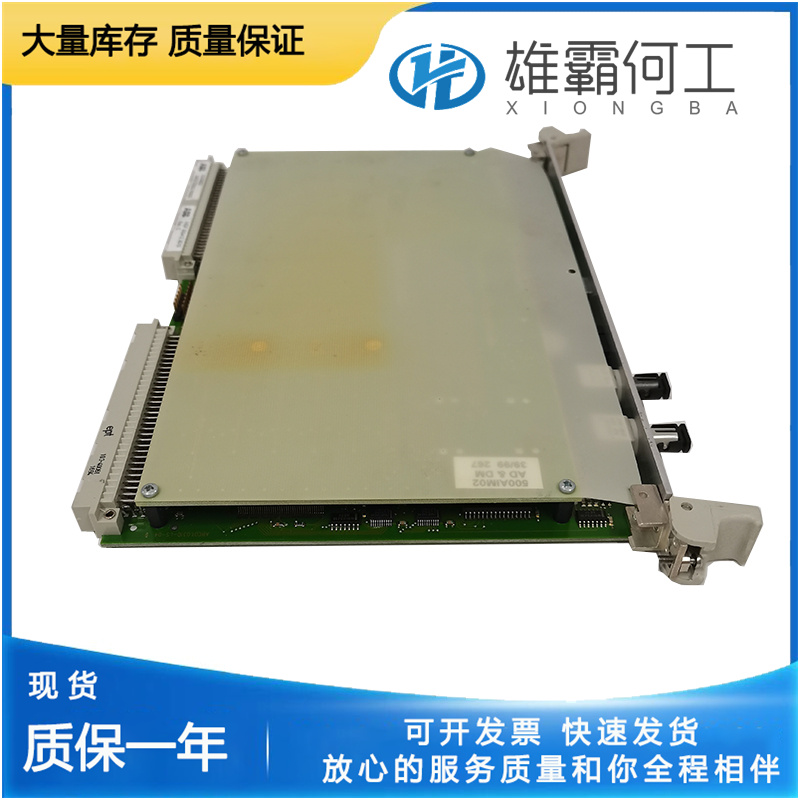

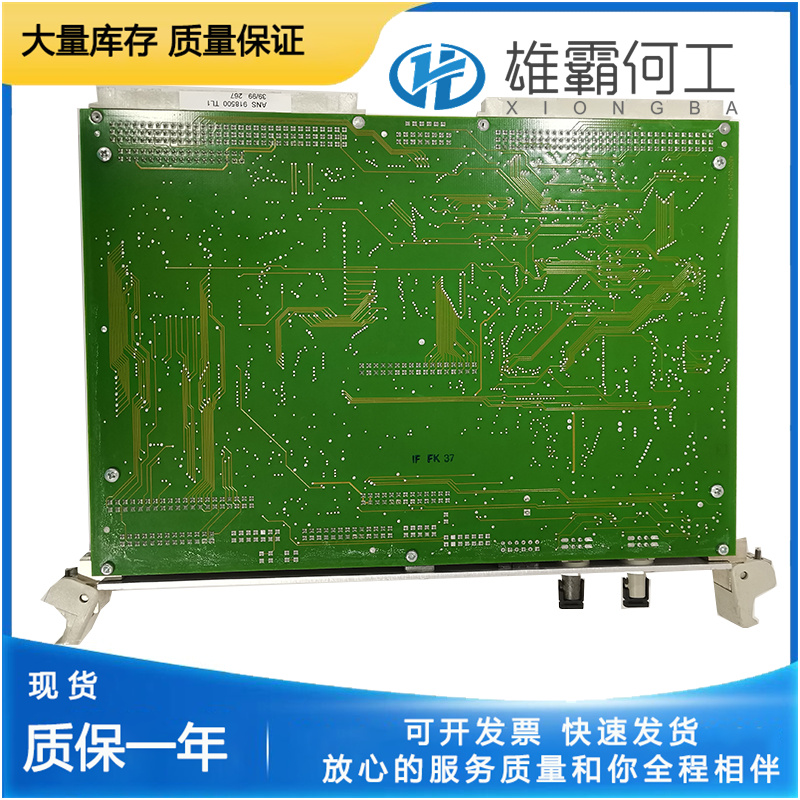

500AIM02D 是一款工业级多通道模拟输入监测模块，主要用于采集工业现场的模拟信号（如电压、电流、温度等），并将其转换为标准数字信号传输至上位机或控制系统，实现对设备运行状态的实时监测与数据记录。该模块具备高稳定性、抗干扰能力强、配置灵活等特点，广泛应用于电厂、化工、冶金、自动化生产线等工业场景。

一、操作前准备

（一）安全须知

操作前需断开模块及相关设备的电源，佩戴绝缘手套，避免带电作业引发触电风险。

工作环境需保持干燥、通风，远离易燃易爆、腐蚀性气体及强电磁干扰源。

严禁私自拆解模块核心部件，以免影响产品保修或造成安全隐患。

（二）工具与资料准备

工具：螺丝刀（十字 / 一字）、压线钳、万用表、绝缘电阻表、剥线钳等。

资料：产品技术手册、接线图、参数配置表、上位机软件操作说明。

配件：适配的电源线、信号线（屏蔽双绞线优先）、端子排、固定支架等。

（三）模块检查

目视检查模块外观有无破损、烧蚀痕迹，端子是否氧化、松动，标识是否清晰。

核对模块型号、额定参数（如供电电压、输入信号类型）与应用需求一致。二
二、安装与接线操作

（一）机械安装

根据模块尺寸选择合适的安装位置（如控制柜导轨），确保安装面平整、牢固。

采用标准导轨（如 DIN 导轨）固定模块，拧紧固定螺丝，防止振动导致模块松动。

模块间预留≥5cm 散热空间，避免密集安装导致过热。

（二）接线操作

1. 电源接线

模块额定供电电压：DC 24V（具体以手册为准），电压范围 18~32V DC。

找到模块电源端子（标记 “V+”“GND”），将电源线正极接入 “V+”，负极接入 “GND”，确保接线极性正确。

电源线建议选用 1.0~1.5mm² 铜芯线，拧紧端子螺丝（扭矩 0.8~1.2N・m），避免虚接发热。

2. 模拟信号输入接线

支持输入类型：4~20mA 电流信号、0~10V 电压信号（部分型号支持热电偶、热电阻信号，需参考手册）。

电流信号接线：将传感器信号正端接入模块 “AI+” 端子，负端接入 “AI-” 端子，若需二线制供电，确保模块提供对应电源输出（部分通道支持，需核对参数）。

电压信号接线：信号正端接入 “AI+”，负端接入 “AI-”，注意信号源与模块共地，避免漂移。

接线规范：使用屏蔽双绞线，屏蔽层单端接地（接地电阻≤4Ω）；信号线与动力电缆分开布线（间距≥10cm），减少电磁干扰。

3. 通讯接线（若支持）

支持通讯协议：Modbus RTU、Profibus DP 等（以产品型号为准）。

Modbus RTU 接线：将通讯线 A 端接入 “COM+”，B 端接入 “COM-”，总线两端加装 120Ω 终端电阻。

通讯线选用屏蔽双绞线，传输距离≤1200m（9600 波特率），超出范围需加装中继器。

4. 接地接线

模块 “PE” 端子需可靠连接至系统保护接地网，接地导线截面≥2.5mm² 铜芯线，确保电气安全与信号稳定。

（三）接线检查

用万用表核对电源、信号、通讯线路接线是否正确，有无短路、错接情况。

测量绝缘电阻：用 500V DC 绝缘电阻表检测各线路对地绝缘电阻≥1MΩ，避免绝缘不良。
