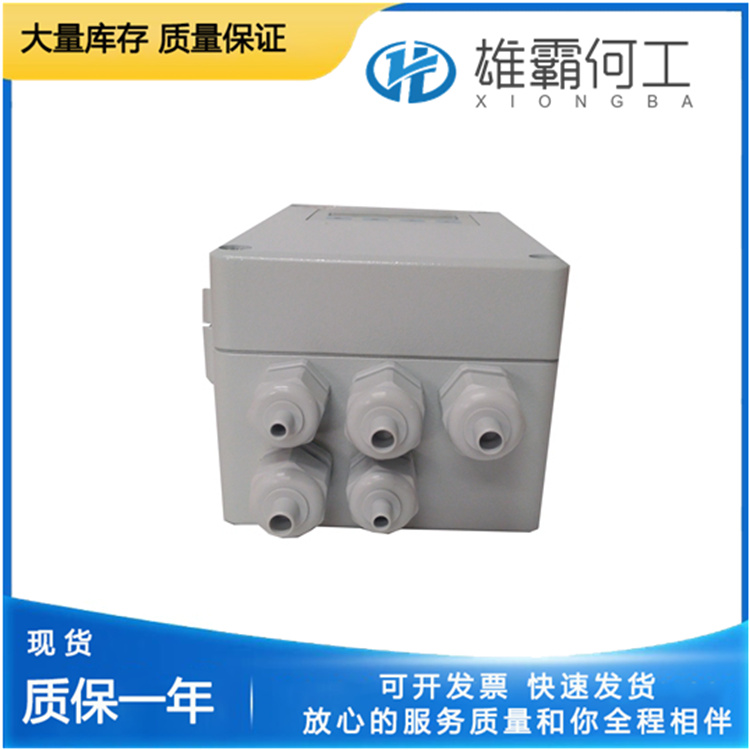

PFEA111-65（3BSE050090R65）张力控制模块操作指南
一、安全注意事项
操作前务必断开模块及关联设备的电源，避免带电接线或插拔部件，防止触电或设备损坏。
安装、接线和维护需由具备专业资质的技术人员执行，严格遵守电气安全规范及现场安全规程。
模块工作环境需符合规格要求，远离易燃易爆、强电磁干扰、潮湿多尘的场所，避免影响设备稳定性。
接线前核对电源电压、信号类型与模块额定参数一致，防止接错导致模块烧毁。
调试过程中避免频繁切换运行模式，参数修改后需确认保存，防止误操作引发系统异常。
二、产品概述
PFEA111-65（订货号 3BSE050090R65）是 ABB 推出的高精度张力控制模块，适用于卷材加工、印刷、造纸、纺织等行业的张力闭环控制系统。模块支持张力信号采集、PID 调节、输出控制等核心功能，可与张力传感器、执行器（如磁粉制动器、伺服驱动器）配合，实现卷材张力的精准稳定控制，保障生产过程中卷材的平整性与加工质量。
三、安装与接线
（一）安装步骤
选择符合要求的安装位置：环境温度 - 10℃~+55℃，相对湿度 5%~95%（非凝露），无剧烈振动和强电磁干扰。
采用标准 35mm DIN 导轨安装，将模块卡入导轨并固定，确保安装牢固，模块间预留至少 5mm 散热空间。
检查模块外观无破损、引脚无弯曲后，确认安装面清洁干燥，避免灰尘或杂物影响散热。
（二）接线规范
电源接线：接入 AC 230V±10%（50/60Hz）或 DC 24V±10% 电源（具体以模块铭牌为准），电源正负极切勿接反，且需接入合适规格的保险丝（建议 2A），确保过流保护。
张力传感器接线：支持 4~20mA 模拟量张力传感器输入，将传感器信号线接入模块 “TENSION IN” 对应的正负极端子，屏蔽层单端接地，减少干扰。
执行器接线：根据执行器类型选择输出模式，模拟量输出（4~20mA）接入执行器控制端，数字量输出（继电器触点）用于启停控制，接线时需区分常开 / 常闭触点，确保负载匹配（最大负载电流≤2A）。
通信接线：若需远程控制，通过 RS-485 接口接入控制系统，支持 Modbus RTU 协议，接线时区分 A、B 信号线，屏蔽层接地，通信距离不超过 1200 米。
接地接线：模块 “GROUND” 端子需可靠接地，接地电阻≤4Ω，确保防雷防干扰，提升信号稳定性。
四、开机与初始化
接线完成后，再次核对接线正确性，确认无短路、接错情况后，接通模块电源。
模块上电后指示灯自检：电源灯（POWER）常亮表示供电正常；故障灯（FAULT）熄灭表示无硬件故障，若闪烁需排查接线或电源问题。
初始化操作：长按面板 “RESET” 键 3 秒，模块恢复出厂设置，所有参数回归默认值（默认模式为自动张力控制，PID 参数为出厂优化值）。
初始化完成后，模块进入待机状态，等待参数配置或启动指令。
五、参数配置
（一）操作面板操作

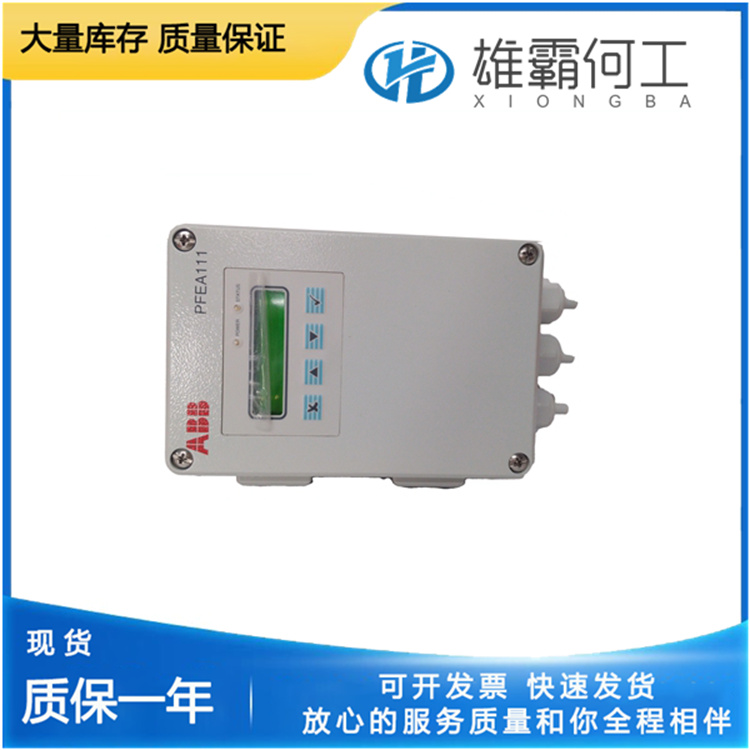

模块配备简易操作面板，包含 “MODE”（模式键）、“SET”（确认键）、“↑/↓”（增减键），用于参数设置与状态查看。
按 “MODE” 键切换至 “参数配置模式”（屏幕显示 “PAR”），通过 “↑/↓” 键选择需修改的参数，按 “SET” 键进入编辑状态。
核心参数设置：
张力量程（TENSION RANGE）：根据张力传感器的额定量程设置（如 0~1000N），确保测量精度。
控制模式（CONTROL MODE）：选择 “自动（AUTO）” 或 “手动（MANUAL）”，默认自动模式（PID 调节）。
PID 参数（P 比例、I 积分、D 微分）：根据生产工况调整，默认参数适用于常规场景，若张力波动过大，可增大 P 值、减小 I 值；若响应迟缓，可适当增大 I 值。
输出类型（OUTPUT TYPE）：选择 “模拟量（ANALOG）” 或 “数字量（DIGITAL）”，匹配执行器类型。
报警阈值（ALARM LIMIT）：设置张力上下限报警值（如量程的 ±10%），超出阈值时报警灯闪烁。
参数修改完成后，按 “SET” 键保存，按 “MODE” 键返回运行状态，屏幕显示当前张力值与运行模式。
（二）远程参数配置
通过 RS-485 接口连接电脑与模块，安装 ABB 专用配置软件或支持 Modbus RTU 协议的通用组态软件。
软件中设置通信参数（波特率 9600/19200bps 可配置，数据位 8，校验位无，停止位 1），建立通信连接。
进入参数配置界面，可查看实时张力数据、修改各项参数、保存参数配置文件，支持参数批量导入导出，方便多模块统一配置。
