一、简介

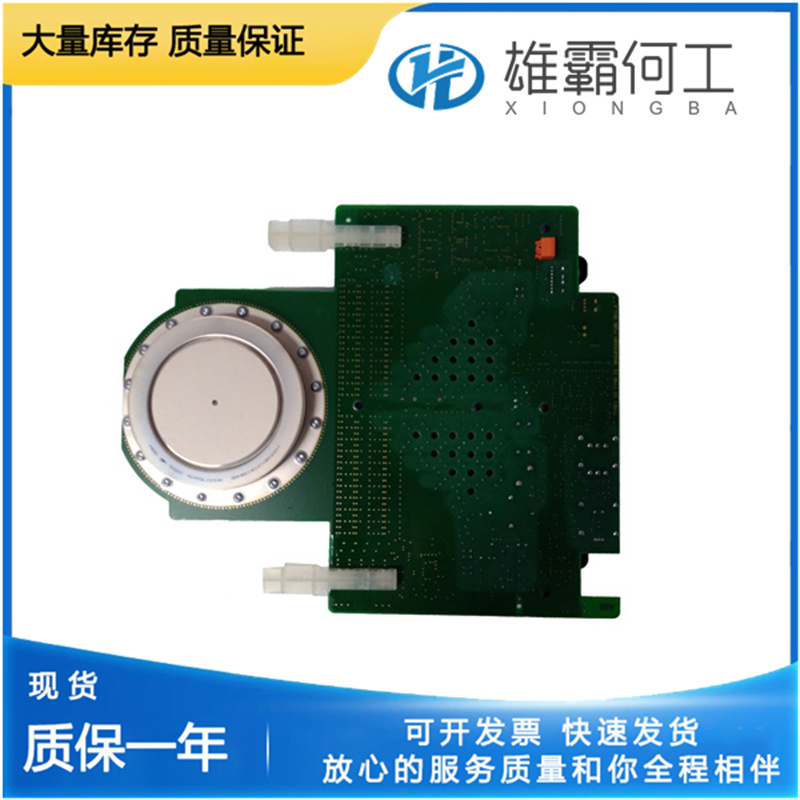

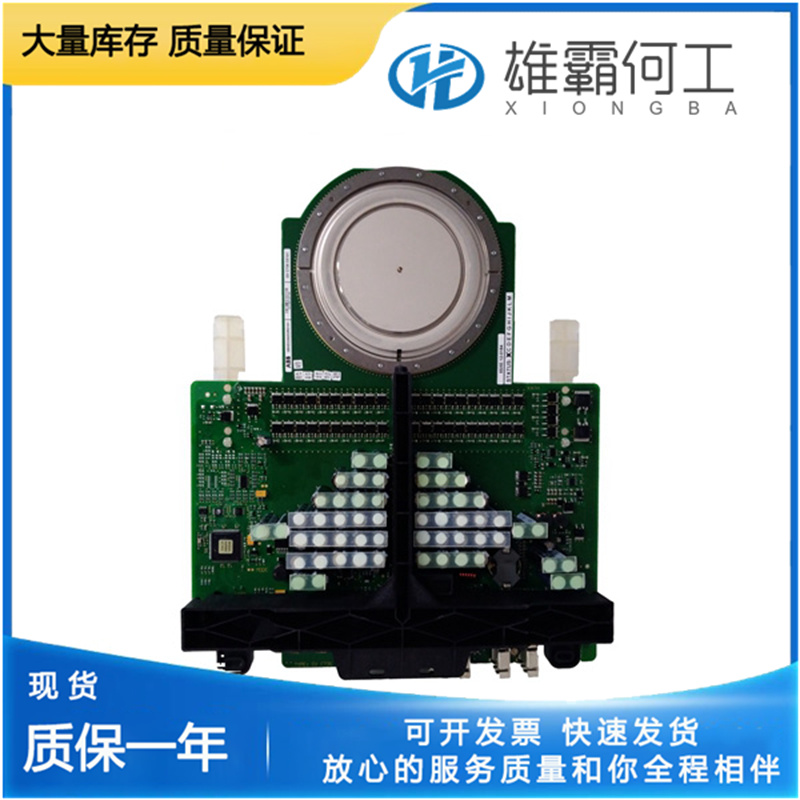

品牌：ABB（ABB Group）型号：5SHY4045L0006（主型号），关联型号 3BHB030310R0001、3BHE039203R0101、GVC736CE101产品定位：ABB 高压大功率集成门极换向晶闸管（IGCT）功率模块，为 ACS6000 中压变频器、高压直流输电（HVDC）换流阀、柔性交流输电系统（FACTS）及大型电机驱动等核心设备提供高功率密度、快速响应的电能转换与开关控制，适用于电力、冶金、风电、水电等对可靠性与动态性能要求严苛的工业场景，保障大功率电力电子系统高效、稳定运行。

二、技术参数

重量：约 3.0 kg（模块本体），适配大功率设备机架安装，兼顾结构强度与安装便捷性。

尺寸：核心芯片直径 91 mm，模块整体为标准高压功率封装尺寸，支持压接式安装与双面散热结构，适配强制水冷或散热器压接散热方案。

输入 / 输出

额定电压：4500 V，适配中高压电力系统，满足大功率设备供电需求。

开关性能：最大电流上升率≥1000 A/μs，最大电压上升率≥1000 V/μs，开关频率最高可达 1600 Hz，实现快速、精准的功率调节。

散热特性：结壳热阻＜0.005 K/W（双面冷却），高效散热保障大功率工况下稳定运行，降低热损耗。

驱动接口：配套 GVC736CE101 等驱动板，提供门极控制信号输入与状态反馈输出，支持与控制系统无缝对接。

核心特性

高功率密度：集成 IGCT 芯片与缓冲电路，体积紧凑、功率容量大，满足大功率设备小型化、集成化需求。

低损耗设计：采用缓冲层结构与阳极透明发射极技术，动态损耗降低约 50%，提升系统转换效率，减少能耗。

宽温适应性：工作结温范围 - 40℃至 + 125℃，抗振能力达 5g（10–2000 Hz，符合 IEC 60068-2-6 标准），适应极端工业环境。

高可靠性：工业级半导体工艺，具备过流、过压、过热保护，支持冗余配置，降低故障风险，延长设备寿命。

快速响应：开关速度快、动态性能优异，满足电力系统暂态调节、电机快速启停等高精度控制需求。

应用适配性：专为 ACS6000 变频器、HVDC 换流阀等设备定制，兼容 ABB 电力电子系统，支持系统扩展与升级。
