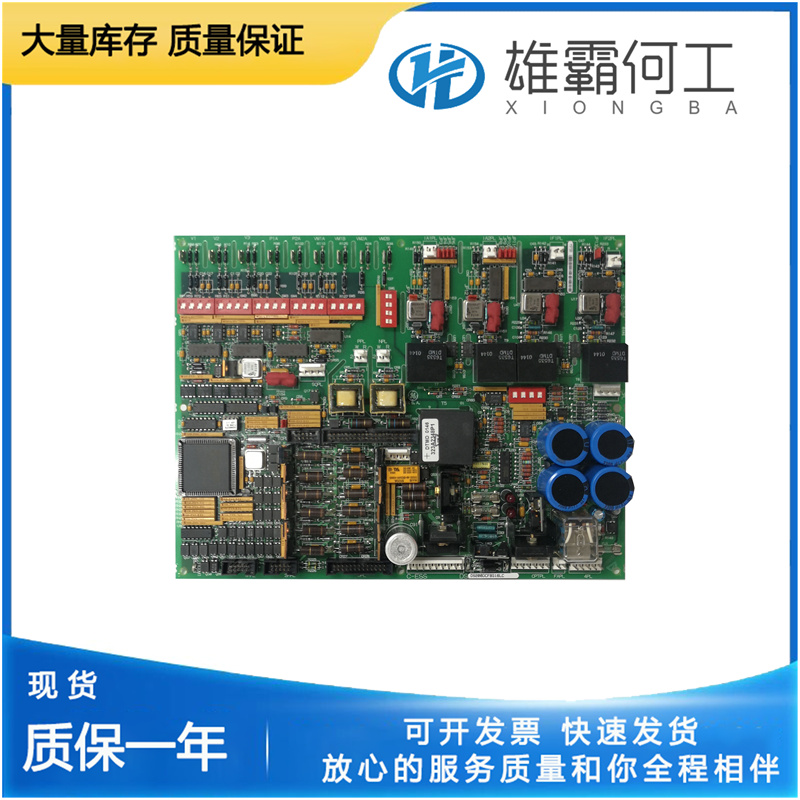

电源供应（POWER SUPPLIES）

输入与整流滤波

• DCFB 板从 CPT（24V 直流）接收 38V 交流输入（允许 ±10% 波动）。
• 该电压经全波整流和滤波后，输出未稳压的 ±24V 直流电压。
• 输出额定值：+24V 直流（3A），-24V 直流（1A）。

稳压输出

• 板载稳压器从 ±24V 直流电源中导出 ±15V 直流电压。
• ±15V 直流输出额定值均为 0.8A，其中 0.25A 可用于外部负载。
• 从 +24V 直流电源生成 +5V 直流（4A）输出。

电源状态信号（/PSEN）

• 信号接口：2PL 上的 /PSEN 信号。
• 状态逻辑：+5V 直流电源稳压正常时，信号为 TTL 低电平；稳压异常时，信号变为高电平。
• 异常响应：信号为高电平时，会触发驱动控制卡（SDCC/LDCC）的微处理器复位。

隔离电源与保护机制

• 隔离电源：为电枢电流反馈电路提供隔离式 +5V 和 ±15V 直流电源。
• 短路保护：电源输出端通过保险丝 FU2、FU3（7A，2AG）实现短路保护，LED 指示灯 CR51、CR55 用于指示保险丝熔断状态。
• 115V 交流输出保护：由保险丝 FU1（1/2A，2AG）保护，氖灯 LT1 用于指示该保险丝熔断状态。

电压与电流反馈压控振荡器（VCO）电路

VCO 核心特性

• 功能：板载压控振荡器（VCO）电路，可将输入电压转换为频率信号。
• 标称输出频率：250kHz。
• 频率范围：0~500kHz（随输入电压变化）。

•


• 信号传输：VCO 输出通过 1PL 连接器发送至 SDCC/LDCC 板，提供以下反馈信号：

  • 可控硅（SCR）桥交流输入电压
  • 输出桥电压
  • 电机电压（未启用，NA）
  • 励磁分流器产生的毫伏信号
  • 电枢分流器产生的毫伏信号

•

特定 VCO 电路详情

1. 输出桥 VCO 电路

• 反馈接口：通过 1PL 连接器 13 脚（1PL13）向 SDCC/LDCC 板反馈信号。
• 电压调节：通过拨码开关 SW4 调整输入至该电路的电压量程。

• 诊断功能：频率 - 电压重构电路通过 1PL-37 为 SDCC/LDCC 板上的测试点 TP37 提供诊断信号，可通过交流耦合示波器查看诊断桥电压信号。

•

2. 电机电压 VCO 电路

• 反馈接口：通过 1PL-39 向 SDCC/LDCC 板反馈电机电压信号。
• 电压调节：通过拨码开关 SW5 调整输入至该电路的电压量程。

3. 分流器输入电压 VCO 电路

• 数量：2 个，用于反馈分流器的输入电压。
• 信号传输：VCO 输出频率信号通过 1PL 连接器发送至 SDCC/LDCC 板。

4. 电机电枢 VCO 电路

• 数量：2 个，工作于电枢母线电位，由隔离器供电。

• 信号传输：频率输出信号通过 1PL-8 和 1PL-10 发送至 SDCC/LDCC 板。
