Bently Nevada 3500/42M  技术参数

基础信息

品牌：本特利内华达（Bently Nevada™）

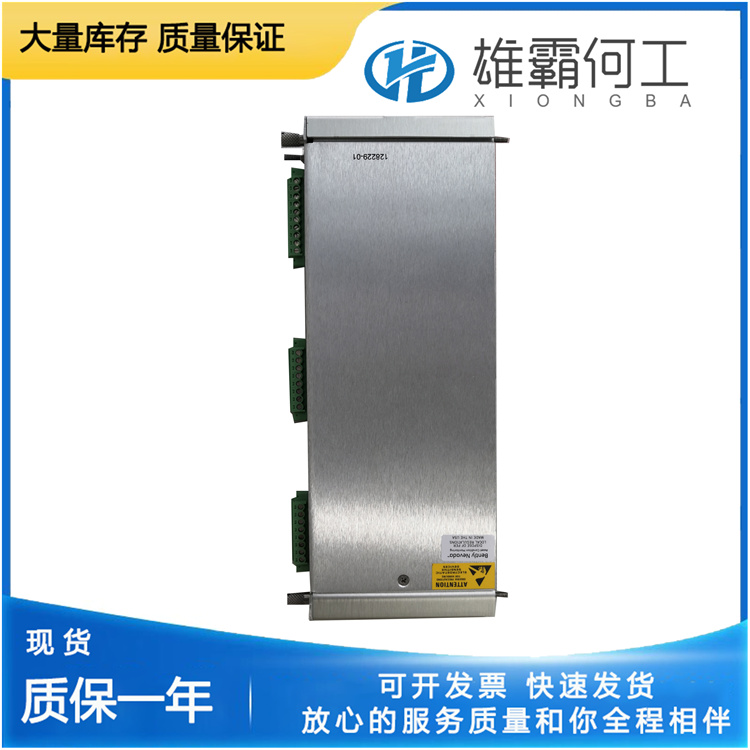

型号：3500/42M（Proximitor Seismic Monitor，电涡流 / 地震监测器）

输入参数

信号输入：支持 1-4 路电涡流、速度或加速度传感器信号

电源功耗：典型值 7.7 瓦（W）

输入阻抗（标准 I/O）：10 千欧（kΩ），适用于电涡流和加速度输入

传感器供电电压：-24 伏直流（Vdc）

灵敏度规格：

径向振动：3.94 毫伏 / 微米（100 毫伏 / 密耳）或 7.87 毫伏 / 微米（200 毫伏 / 密耳）

推力位置：3.94 毫伏 / 微米（100 毫伏 / 密耳）或 7.87 毫伏 / 微米（200 毫伏 / 密耳）

偏心度：3.94 毫伏 / 微米（100 毫伏 / 密耳）或 7.87 毫伏 / 微米（200 毫伏 / 密耳）

差胀：0.394 毫伏 / 微米（10 毫伏 / 密耳）或 0.787 毫伏 / 微米（20 毫伏 / 密耳）

REBAM（转子电气轴承振幅监测）：40 毫伏 / 微米（1000 毫伏 / 密耳）或 80 毫伏 / 微米（2000 毫伏 / 密耳）

加速度及加速度平方：10 毫伏 /（米 / 秒 ²）（100 毫伏 / 重力加速度 g）

速度及速度平方：20 毫伏 /（毫米 / 秒）峰值（500 毫伏 /（英寸 / 秒）峰值）、5.8 毫伏 /（毫米 / 秒）峰值（145 毫伏 /（英寸 / 秒）峰值）或 4 毫伏 /（毫米 / 秒）峰值（100 毫伏 /（英寸 / 秒）峰值）

轴绝对（径向振动）：3.94 毫伏 / 微米（100 毫伏 / 密耳）或 7.87 毫伏 / 微米（200 毫伏 / 密耳）

轴绝对（直接测量）：3.94 毫伏 / 微米（100 毫伏 / 密耳）或 7.87 毫伏 / 微米（200 毫伏 / 密耳）

轴绝对（速度）：20 毫伏 /（毫米 / 秒）峰值（500 毫伏 /（英寸 / 秒）峰值）、5.8 毫伏 /（毫米 / 秒）峰值（145 毫伏 /（英寸 / 秒）峰值）或 4 毫伏 /（毫米 / 秒）峰值（100 毫伏 /（英寸 / 秒）峰值）

输出参数

记录仪输出：4-20 毫安（mA）电流信号，数值与监测器满量程成比例，每通道独立输出；记录仪输出短路不影响监测器运行

电流输出电压合规范围：0 至 + 12 伏直流（Vdc）（负载两端）

负载电阻：0 至 600 欧（Ω）

缓冲传感器输出：每通道配备 1 个同轴连接器，支持前端输出，具备短路保护功能

输出阻抗：550 欧（Ω）

前面板指示灯：

OK 指示灯：指示监测器正常运行

TX/RX 指示灯：指示监测器与 3500 机架内其他模块的通信状态

Bypass 指示灯：指示监测器处于旁路模式

物理特性

尺寸（高 × 宽 × 深）：132 毫米（mm）× 160 毫米（mm）× 254 毫米（mm）（3500 系列标准机架安装尺寸）

重量：约 1.8 千克（kg）（不含连接线及安装附件）

环境参数

工作温度范围：-20℃至 + 60℃

存储温度范围：-40℃至 + 85℃

湿度耐受：5% 至 95% 相对湿度（38℃环境下，非冷凝）

抗电磁干扰：符合工业电磁兼容性（EMC）相关标准
