Vibro-Meter 模块操作指南

适用型号‌:VMF-RLC16-V111(P/N: 200-570-101-015)、200-570-000-111


一、安装与初始化

  1. 机械安装
    • 将模块插入标准 19 英寸 Vibro-Meter 机架槽位,确保插槽对齐后压紧锁扣
    • 连接供电:通过背板总线获取电源(典型 24V DC)

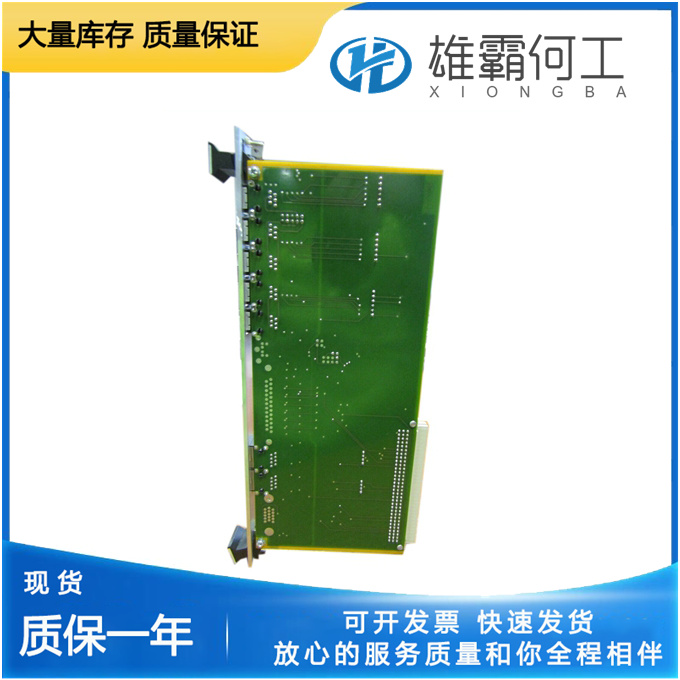

    • 200-560-000-113.jpg

  2. 信号接线
    • 输入通道‌:接入 16 路振动传感器(加速度计/位移探头),屏蔽线接地端接机架 PE 端子
    • 输出继电器‌:
      • 13-14/23-24 端子:连接报警设备(NO/NC 可配置)
      • 输出容量:8A @ 250V AC(阻性负载)

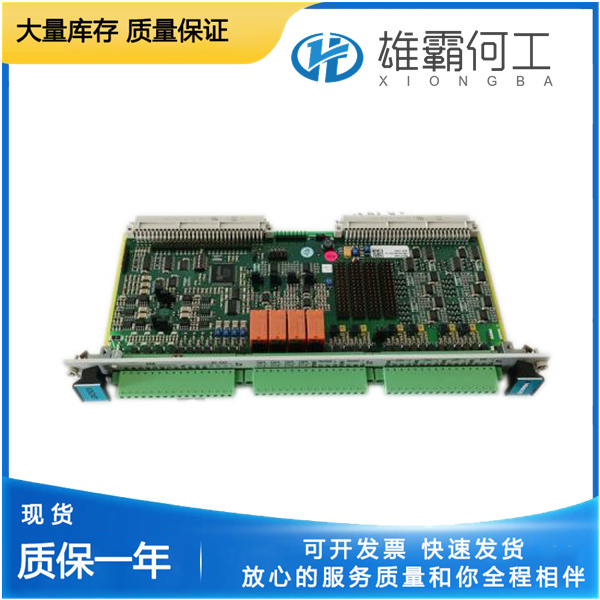

      • 200-566-000-013.jpg


二、参数配置

  1. 逻辑编程
    • 跳线设置:通过机架跳线选择传感器类型(如 4-20mA/电压信号)
    • 报警阈值:
      • 振动速度:按 ISO 10816-3 标准设定等级(如 ISO1&3-R 类设备≤2.8mm/s)
      • 轴承状态:BG值 >1.5g RMS 触发一级报警
  2. 通信集成
    • 启用 Modbus RTU:通过 RS485 接口(寄存器地址 40001-40016 映射输入通道)
    • 远程控制:支持自动校准指令(发送 0x10 功能码触发自检)

三、运行与诊断

  1. 启动流程
    • 通电预热 ≥5 分钟,待 POWER 绿灯常亮后激活输出
    • 热插拔操作‌:
      • 先断开外部继电器负载,再更换模块
  2. 状态监测

    LED 指示含义响应措施
    绿灯常亮运行正常-
    黄灯闪烁通道故障(如信号断线)检查传感器接线
    红灯熄灭安全回路断开复位 S21-S22 端子

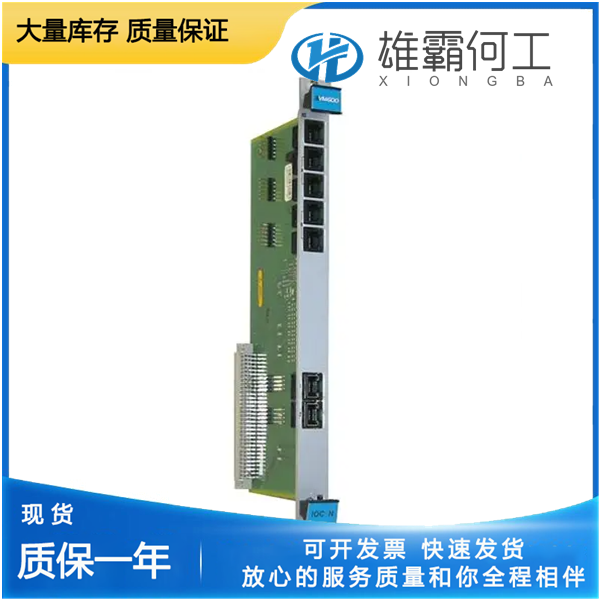

  3. 200-566-000-112.png


四、维护规范

  • 校准周期‌:每 6 个月执行一次自动验证(通过 Modbus 发送校准指令)
  • 电气寿命‌:
    • 继电器:10⁶ 次操作后需测试接触电阻
  • 环境限制‌:
    • 温度:0°C 至 +65°C(>40°C 时降额使用)
    • 湿度:≤95% RH(非冷凝)
