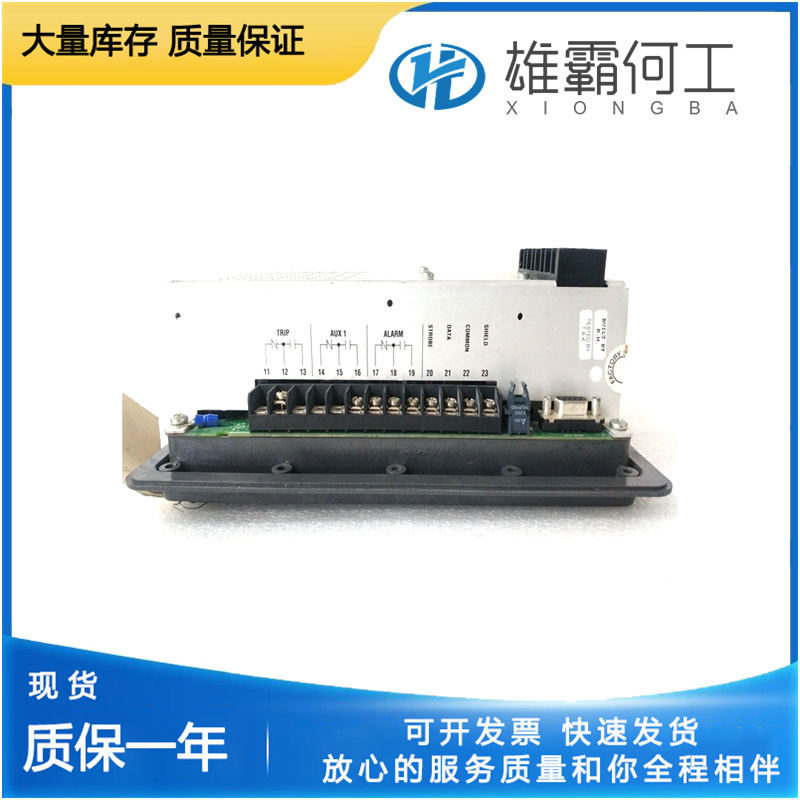

伊顿 MP3010 66D2205G01 简介和技术参数
品牌与型号信息
品牌：伊顿公司（Eaton Corporation，原 Cutler-Hammer）型号：MP3010 66D2205G01（66D2205G01 为特定配置代码）系列：MP-3000 系列电机保护继电器（MPrelay）产品名称：三相电机保护继电器，带 RS-232 通信，固定外壳，5A 电流输入，120/240VAC 电源目录编号：MP3010（UPC：786685244952）
简介
伊顿 MP3010 66D2205G01 是一款高性能三相电机保护继电器，采用固定外壳设计，配备 RS-232 通信接口，支持 5A 相电流输入和 120/240VAC 电源，具备可编程保护功能、LED 字母数字显示和多种输入输出配置，能够为工业电机提供全面的过载、短路、接地故障等保护，适用于各类严苛的工业自动化环境。
详细技术参数
基本规格
产品类型：可编程三相电机保护继电器，集成电机电流 / 状态监测、RTD 温度监测和报警功能
显示方式：LED 字母数字显示屏，可清晰显示电机运行参数和故障信息
外壳类型：固定外壳设计，适用于标准控制柜安装
安装方式：面板安装或 DIN 导轨安装（根据具体配置）
重量：约 2.61 千克（5.75 磅）
尺寸：长度 / 深度 94 毫米（3.7 英寸），高度 260 毫米（10.25 英寸），宽度 171 毫米（6.72 英寸）
质保期：1 年有限质保
电源输入
额定电源电压：120/240VAC，50/60Hz 兼容
电源频率：50Hz 或 60Hz（用户可编程选择）
功率消耗：典型值小于 10VA，确保高效节能运行
电流输入
相电流输入：3 路三相电流输入，额定值 5A（也有 1A 版本可选）
接地电流输入：1 路接地电流输入，用于零序接地保护，建议配合零序接地 CT 使用以获得更高灵敏度
电流测量范围：0.1A 至 1000A（通过外部 CT 实现不同量程）
测量精度：满量程的 ±0.5%，确保精确的电流监测和保护
数字输入输出
数字输入：2 路可编程离散输入，用于外部信号监测和控制逻辑扩展
数字输出：4 路可编程 C 型触点（Form C）输出，可配置为跳闸、报警、状态指示等功能
触点额定值：每路输出额定电流 10A@240VAC，30VDC，满足工业控制回路需求
模拟输出：1 路可编程模拟输出，用于电流、温度等参数的连续信号传输
保护功能
过载保护：反时限过载曲线，符合 NEMA 和 IEC 标准，可根据电机类型（标准、重载、轻载）选择
短路保护：定时限和反时限两种模式可选，快速响应短路故障
接地故障保护：灵敏的接地故障检测，最小检测电流可达 5mA，防止设备损坏和人员触电
缺相保护：实时监测三相电流平衡，及时检测并保护缺相运行的电机
堵转保护：快速检测电机堵转状态，防止电机过热烧毁
欠载保护：防止电机在低负载下低效运行，可设置欠载阈值和延时
温度保护：支持 RTD（PT100、PT1000 等）温度传感器输入，监测电机绕组和轴承温度
欠压 / 过压保护：可选配电压监测模块，保护电机免受电压异常影响
通信与编程
通信接口：RS-232 串行通信接口，支持 PONI 协议，可连接编程器或上位机进行参数配置和数据读取
编程方式：通过专用编程软件或本地按键操作，支持参数上传 / 下载和固件升级
数据记录：内置非易失性存储器，可存储最近 10 次故障记录，包括故障类型、发生时间、故障值等关键信息
事件记录：记录继电器的操作事件，便于系统维护和故障分析
物理与环境参数
防护等级：外壳 IP20 防护等级，适用于控制柜内安装
工作温度：-20°C 至 + 60°C（-4°F 至 + 140°F），适应工业环境温度变化
存储温度：-40°C 至 + 85°C（-40°F 至 + 185°F），便于运输和存储
相对湿度：10% 至 95%（非冷凝），防止湿气对内部电路造成损坏
振动抵抗：10Hz 至 55Hz，振幅 0.5mm，符合 IEC/EN 标准，适应工业振动环境
冲击抵抗：10g 加速度，11ms 持续时间，能够承受运输和安装过程中的冲击
软件与配置
支持协议：PONI 通信协议，可通过网关转换为 Modbus RTU/TCP 等工业标准协议
语言支持：多语言菜单界面，包括中文、英文、德语、法语等，方便全球用户使用
参数设置：直观的菜单结构，支持快速配置和高级定制，满足不同应用需求
密码保护：多级密码保护功能，防止未经授权的参数修改，确保系统安全
认证与合规
UL 508 认证：符合美国工业控制设备安全标准
cUL 认证：符合加拿大工业控制设备安全标准
CSA 认证：符合加拿大标准协会安全要求
CE 标志：符合欧洲安全、EMC 和低电压指令
RoHS 合规：符合有害物质限制指令，环保安全
主要特性
全面的保护功能：集成过载、短路、接地故障、缺相、堵转等多种保护，为电机提供全方位保障
高精度测量：电流测量精度达满量程的 ±0.5%，确保保护动作的准确性
灵活的输入输出：2 路数字输入和 4 路 C 型触点输出，可根据应用需求灵活配置
RS-232 通信：支持参数远程配置和数据读取，便于系统集成和监控
固定外壳设计：坚固耐用的固定外壳，适合标准控制柜安装，节省空间
LED 字母数字显示：清晰显示电机运行状态、参数和故障信息，方便现场操作和维护
非易失性数据存储：内置存储器保存故障记录和参数设置，断电不丢失
多语言支持：全球通用的多语言界面，降低操作门槛
宽电压电源：120/240VAC 宽范围电源输入，适应不同地区电力系统
权威认证：获得 UL、cUL、CSA 等多项国际认证，确保产品质量和安全性
