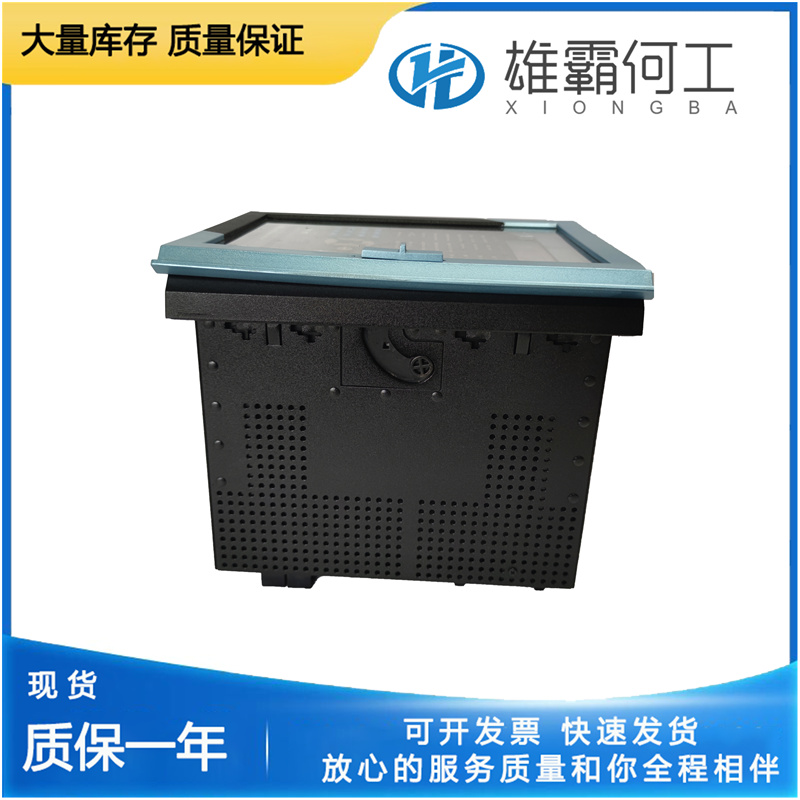

通用电气（GE）SR469-P5-HI-A20-T 电机管理继电器简介和技术参数
品牌与型号信息
品牌：通用电气（GE）Multilin（原 GE Digital Energy，现 GE Vernova）型号：SR469-P5-HI-A20-T（SR469 为系列号，P5 为硬件版本，HI 表示高额定控制电源，A20 表示 4-20mA 模拟输出配置，T 表示标准前面板）系列：SR469 系列电机管理继电器（Motor Management Relay）产品类型：微处理器控制的电机保护与管理装置，专为中大型功率电机设计一句话简介：GE SR469-P5-HI-A20-T 是一款高性能微处理器电机管理继电器，配备 5A 相电流互感器二次侧输入、高额定控制电源（90-300VDC/70-265VAC）和 4-20mA 模拟输出，提供全面的电机保护、控制和监测功能，采用标准前面板设计，适用于各类工业自动化环境中中大型电机的保护与管理。
详细技术参数
基本规格
结构类型：插拔式（draw-out）结构，便于安装、维护和更换
显示界面：标准前面板，配备 40 位 LCD 显示屏、LED 状态指示灯和数字键盘，可直观显示电机运行参数和故障信息
安装方式：盘面安装，背后接线
外壳材料：阻燃塑料，防护等级 IP20，适用于控制柜内安装
重量：约 2.0 千克
质保期：1 年有限质保
电源输入
额定电源电压：高额定控制电源（HI），90-300VDC 或 70-265VAC
电源频率：48-62Hz，兼容全球不同地区电力系统
功率消耗：典型值小于 15VA，确保高效节能运行
隔离等级：电源与输入 / 输出电路相互隔离，提高抗干扰能力
电流与电压输入
相电流输入：3 路三相电流输入，额定值 5A（通过外部 CT 实现 0-1000A 测量范围）
接地电流输入：1 路接地电流输入，支持零序接地保护，最小检测电流可达 5mA
电压输入：可选 3 路线电压输入，测量范围 0-690V，用于监测电机运行电压
测量精度：电流 / 电压测量精度为满量程的 ±0.2%，功率测量精度为 ±0.5%，满足高精度监测需求
RTD 温度输入：最多支持 6 路 RTD 输入（PT100、PT1000 等），用于监测电机绕组、轴承和环境温度
数字与模拟输入输出
数字输入：8 路干接点输入（兼容 24VDC 湿接点），响应时间小于 1ms，用于外部信号监测和控制逻辑扩展
数字输出：6 路可编程 C 型触点（Form C）输出，每路额定电流 10A@240VAC，30VDC，可配置为跳闸、报警、启动闭锁等功能
模拟输出：4 路 4-20mA 可编程模拟输出（A20 配置），用于电流、温度、功率等参数的连续信号传输，可连接 PLC/DCS 系统
通信接口：3 个独立通信端口，包括 RS232（前面板）、RS485 和可选 10BaseT 以太网端口，支持 Modbus RTU 协议，便于远程监控和数据采集
保护功能
过载保护：可编程反时限过载曲线，符合 NEMA 和 IEC 标准，支持标准、重载、轻载等多种电机类型选择，具备电机热模型计算功能
短路保护：定时限和反时限两种模式可选，快速响应短路故障，最小动作时间可达 0.01 秒
接地故障保护：灵敏的接地故障检测，动作电流可在 5mA-10A 范围内设置，防止设备损坏和人员触电
缺相 / 相不平衡保护：实时监测三相电流平衡，当相不平衡超过设定阈值时发出报警或跳闸信号
堵转 / 过载启动保护：快速检测电机堵转状态，防止电机过热烧毁，支持启动时间过长保护
欠载保护：防止电机在低负载下低效运行，可设置欠载阈值和延时
温度保护：通过 RTD 输入监测电机绕组和轴承温度，提供过热保护和报警功能
欠压 / 过压保护：通过电压输入监测电机运行电压，保护电机免受电压异常影响
启动闭锁 / 紧急重启控制：防止电机频繁启动，保护电机和供电系统
监测与诊断功能
实时监测参数：三相电流、线电压、有功 / 无功功率、功率因数、电度、电机温度、运行时间等
故障记录：内置非易失性存储器，可存储最近 10 次故障记录，包括故障类型、发生时间、故障值等关键信息
事件记录：记录继电器的操作事件，便于系统维护和故障分析
趋势分析：可监测电机运行参数的变化趋势，提前发现潜在问题
自诊断功能：实时监测继电器内部电路和组件状态，确保自身可靠运行
通信与编程
通信协议：支持 Modbus RTU 半双工协议，可与 PLC、DCS 等上位机系统无缝集成
编程方式：通过前面板键盘或专用编程软件（如 GE Multilin EnerVista）进行参数配置，支持参数上传 / 下载和固件升级
远程控制：可通过通信端口实现电机的远程启动、停止和复位操作
数据传输速率：RS232 端口最高 19.2kbps，RS485 端口最高 115.2kbps，以太网端口 10Mbps
物理与环境参数
工作温度：-20°C 至 + 60°C，部分版本可扩展至 - 40°C 至 + 85°C
存储温度：-40°C 至 + 85°C，便于运输和存储
相对湿度：10% 至 95%（非冷凝），防止湿气对内部电路造成损坏
振动抵抗：10Hz 至 55Hz，振幅 0.5mm，符合 IEC/EN 标准，适应工业振动环境
冲击抵抗：10g 加速度，11ms 持续时间，能够承受运输和安装过程中的冲击
抗干扰能力：符合 IEC 61000-4 系列标准，具备较强的电磁兼容性
主要特性
全面的保护功能：集成过载、短路、接地故障、缺相、堵转等多种保护，为中大型电机提供全方位保障
高精度测量：电流 / 电压测量精度达满量程的 ±0.2%，功率测量精度达 ±0.5%，确保保护动作的准确性
灵活的输入输出：8 路数字输入、6 路 C 型触点输出和 4 路 4-20mA 模拟输出，可根据应用需求灵活配置
多通信端口：3 个独立通信端口，支持 Modbus 协议，便于系统集成和远程监控
插拔式结构：便于安装、维护和更换，减少停机时间
直观的显示界面：标准前面板配备 LCD 显示屏和 LED 指示灯，方便现场操作和故障诊断
强大的监测与诊断：实时监测多种电气参数和温度，提供故障记录和趋势分析功能
电机热模型：精确计算电机热状态，提供更可靠的过载保护
宽电压电源：90-300VDC/70-265VAC 宽范围电源输入，适应不同地区电力系统
