EPRO PR6423/011-110+C0N021 涡流传感器与前置器组合 产品简介与技术参数

一、产品简介

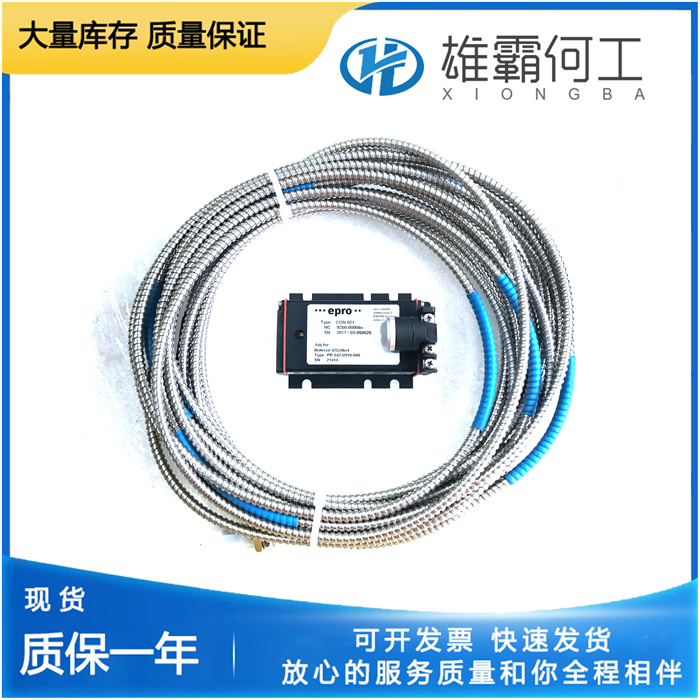

PR6423/011-110+C0N021是德国EPRO公司研发生产的高性能涡流传感器与前置器组合套件，隶属于EPRO旋转机械状态监测产品系列，核心定位为工业旋转机械的非接触式状态监测组件，主要用于汽轮机、压缩机、泵、风机等设备的轴振动、轴位移、轴偏心等参数的实时精准测量。该套件基于电涡流效应工作原理，由PR6423/011-110涡流传感器与C0N021前置器组成，传感器负责采集原始信号，前置器对信号进行放大、滤波及线性化处理后输出标准信号，为后续MMS 3000/MMS 6000等监测保护系统提供可靠数据支撑。产品具备高精度、高稳定性及强环境适应性，采用不锈钢外壳与铠装电缆设计，抗腐蚀、抗电磁干扰能力优异，可适应电厂、石化、冶金等恶劣工业工况，符合API 670等国际工业标准，是保障旋转设备安全运行与预测性维护的关键组件。

二、详细技术参数

1. 基本信息

品牌：EPRO；型号：PR6423/011-110+C0N021（传感器+前置器组合）；产品类型：涡流位移/振动传感器套件；所属系列：EPRO PR6423系列；原产国：德国；产品状态：全新原装，带原厂包装，通常提供12个月质保期；核心用途：旋转机械轴振动、轴位移、轴偏心等参数非接触式测量。

2. 核心规格参数

测量范围：线性测量范围为2mm，可捕捉±1.0mm量程内的亚微米级位移变化，测量频率范围4Hz-1000Hz，最大可测振幅2mm峰-峰值；探头规格：探头直径8mm，采用M10×1公制螺纹（或可选3/8”-24UNF英制螺纹），螺纹长度可选配不同规格以适配安装空间；灵敏度：增量刻度系数（ISF）约为8V/mm，测量精度符合API 670标准，线性误差≤±1%。

3. 电气参数

输入参数（前置器）：供电电压为-23V DC至-32V DC，典型供电电压-24V DC；输出参数（前置器）：输出标准信号为-4V至-20V DC直流电压信号（叠加与振动成正比的交流信号），信号内阻100kΩ，响应时间15μs；传感器信号：探头线圈工作频率1~2MHz，原始信号通过LEMO插头传输至前置器；保护功能：具备开路、短路保护及反向电压保护功能，保障系统安全运行。

4. 物理参数

尺寸：传感器探头直径8mm，长度根据螺纹规格不同为50-80mm（具体以配置为准）；前置器尺寸约为100mm×60mm×30mm（长×宽×高）；电缆规格：标配电缆可选择铠装或非铠装，1m处可选装接头，电缆直径约5mm；重量：传感器净重约0.3-0.5kg，前置器净重约0.2kg，整套套件运输重量约1kg（具体以实际配置为准）；安装方式：传感器采用螺纹安装，前置器采用导轨或壁挂式安装；防护等级：传感器防护等级IP66，具备良好的防尘、防水性能；材质：传感器外壳与法兰采用不锈钢材质，电缆采用耐温绝缘材料；耐压性：传感器及电缆可承受2bar压力。

5. 环境参数

工作温度：传感器（含1米电缆）工作温度范围-35℃至+200℃，电缆及连接器部分工作温度-35℃至+150℃，前置器工作温度范围-30℃至+100℃；运输与贮藏温度：-40℃至+70℃；抗环境干扰：抗振和抗撞击性（25℃条件下）为60Hz时5g，抗电磁干扰能力强，适配复杂工业电磁环境；散热方式：自然冷却，无需额外散热设备即可稳定运行。

6. 其他功能参数

兼容标准：符合API 670、DIN 45670、ISO 10817-1等国际通用标准；防爆等级：加装安全栅后可在防爆环境使用，防爆等级可达Eex ib IIC T6/T4；适配系统：可无缝接入EPRO MMS 3000、MMS 6000旋转机械监测保护系统，也可兼容主流DCS/PLC系统；被测物要求：被测表面粗糙度需≤Ra 0.8μm，适配金属被测件（如旋转轴）。
