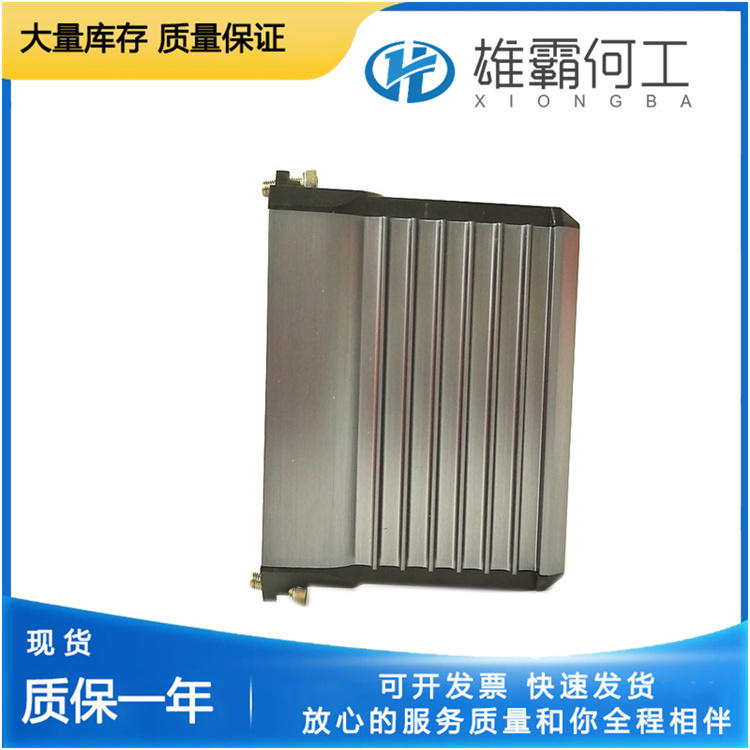

FBM230 现场设备系统集成器（FDSI）模块规格书

1. 概述

FBM230 现场设备系统集成器（FDSI）模块为单端口现场 I/O 设备与 EcoStruxure™ Foxboro™ 分布式控制系统（DCS）之间提供串行接口。

该模块配备四个端口，每个端口可通过软件单独配置为 RS-232、RS-422 或 RS-485 标准，使单个 FBM230 模块具备连接多台相似但不完全相同设备的灵活性。物理接线遵循电子工业协会（EIA）RS-232、RS-422 或 RS-485 标准。

FBM230 模块及其配套终端组件（TA）支持多种单端口设备连接方式：直接连接设备；搭配 RS-232 通信接口时连接调制解调器；以及通过 RS-485 实现多站连接。终端组件（TA）与现场设备之间可接入本质安全型设备。

2. 主要特性

四个端口，每个端口可通过软件单独配置为 RS-232、RS-422 或 RS-485 标准

支持 RS-232、RS-422 或 RS-485 通信接口标准

可从可用协议库中下载 I/O 软件驱动程序

最多支持 2000 个 DCI 块连接

可与最多 64 台 RS-485 设备或最多 4 台直接连接的 RS-232/RS-422 设备通信

将现场设备数据集成至 Foxboro DCS 控制数据库

支持现场安装

适用于 G3 级（恶劣）环境

3. 串行链路设置

FBM230 模块与现场设备之间的数据通信通过四端口终端组件（TA）实现。

3.1 终端组件（TA）类型

提供两种类型的终端组件（TA）：

一种采用压紧螺钉连接方式

另一种采用环形接线片连接方式

两种终端组件均为每个端口配备 RS-422 和 RS-485 接线端子，并为每个端口配置可通过拨码开关选择的总线终端电阻。

3.2 RS-232 接线配置

针对 RS-232 接线，终端组件（TA）配备：

四个标准 DB-25 公连接器

每个端口对应一组 24 位拨码开关排，可用于任意 RS-232 接线配置（例如，将清除发送信号（Clear-to-Send）连接至请求发送信号（Request-to-Send））

4. I/O 驱动程序

4.1 驱动程序概述

FBM230 是一款通用硬件模块，可加载不同的软件驱动程序。这些驱动程序用于配置 FBM230 模块，使其能够识别现场设备所采用的特定协议。

多款软件驱动程序为标准产品供应，也可根据特定需求开发定制化驱动程序。所有驱动程序均通过动态下载方式安装至 FBM230 模块，其软件代码专门设计用于与第三方设备的协议实现接口对接。

4.2 配置及软件要求

每种驱动程序的配置流程和软件要求均取决于待集成至系统中的设备特性。
