369 电机管理继电器是一款数字式继电器，主要为三相电机及其关联机械系统提供保护与监测功能。该继电器的独特优势在于具备 “学习” 功能 —— 可自主获取单台电机的参数，并根据具体应用场景进行自适应调整。例如，电机的冲击电流、冷却速率、加速时间等参数，均可被继电器利用以提升其保护性能。
在其他继电器难以实现有效保护的场景中，369 继电器可通过两种方式提供最优电机保护：一是采用FlexCurve™自定义过载曲线，二是从 15 条标准曲线中选择适配曲线。
一、核心功能与配置方式
1. 通信接口
- 前端面板：1 个 RS232 端口
- 后端面板：3 个 RS485 端口
- 通信协议：所有端口均标配 Modbus RTU 协议，确保与上位系统或调试设备的稳定数据交互。
2. 参数配置与信息查看
- 参数设置：支持两种方式 —— 通过前端面板的按键直接输入，或使用 EnerVista 369 配置软件（需连接计算机）进行设置。
- 信息获取：继电器的运行状态、实时参数（如电流、温度）及故障排查信息，可通过前端面板显示屏查看，也可通过通信接口上传至外部设备（如计算机、PLC）。
二、可选功能与配件
1. RTD 温度监测（可选）
369 继电器可选择搭载 RTD（电阻式温度检测器）监测功能，单台继电器最多可独立监测 12 路 RTD 信号，监测对象包括：
- 电机定子温度、轴承温度
- 环境温度
- 被驱动设备（如泵、风机）温度
- 灵活性：RTD 类型可通过软件进行选择配置，适配不同场景需求。
2. 远程 RTD 模块（可选配件）
可额外选配远程 RTD 模块，该模块与 369 继电器的连接方式有两种：光纤连接或 RS485 通信连接，适用于需要远距离监测温度的场景。
3. 计量组件（可选）
可选配的计量组件具备以下功能：
- 提供电压互感器（VT）输入接口，用于接入电压信号与功率信号；
- 支持多种电参数计量：电压（V）、有功功率（kW）、无功功率（kvar）、视在功率（kVA）、功率因数（PF）、频率（Hz）、有功电能（MWhrs）；
- 模拟量输出：基础机型已包含 1 路模拟量输出，选配该组件后可额外增加 3 路用户可配置的模拟量输出，满足多信号上传需求。
三、安装说明
1. 设备结构

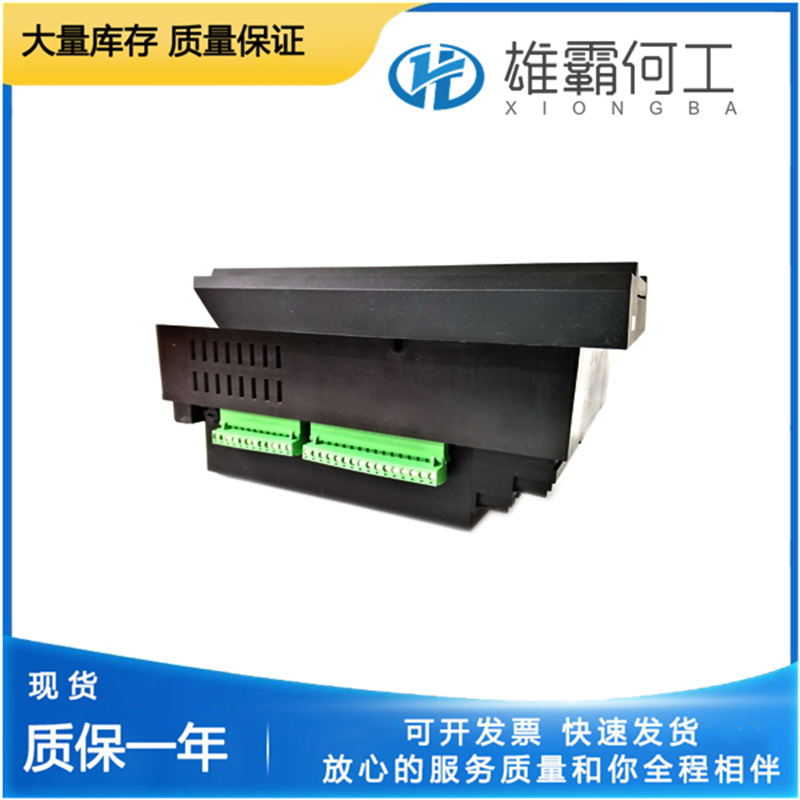

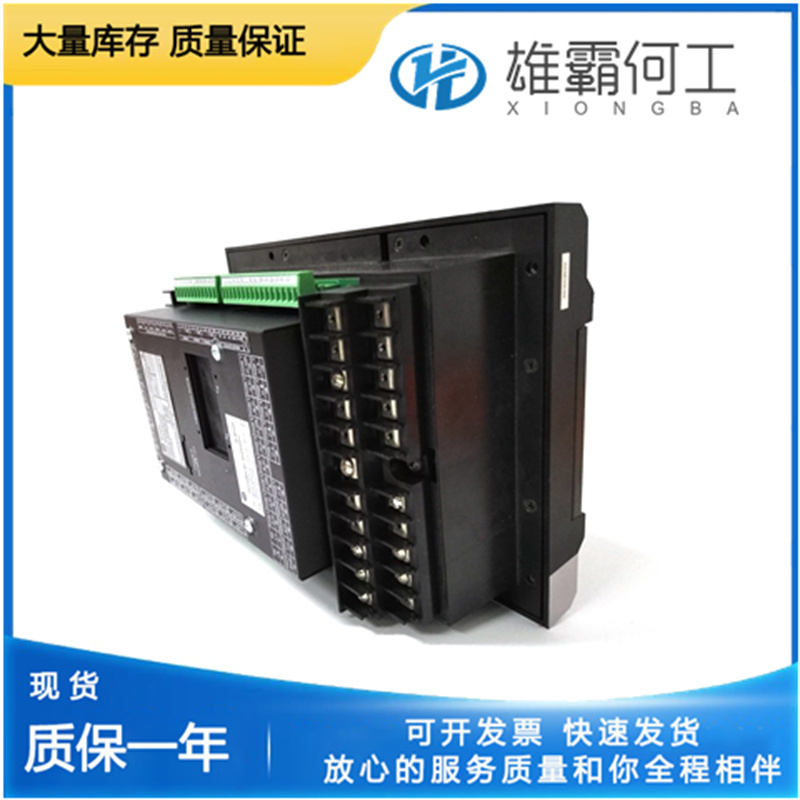

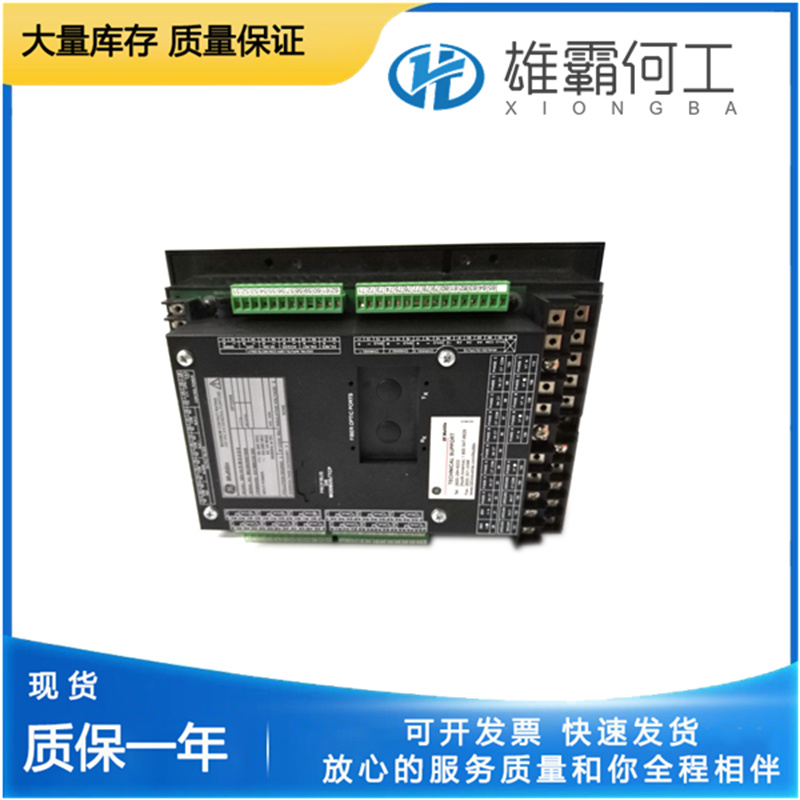

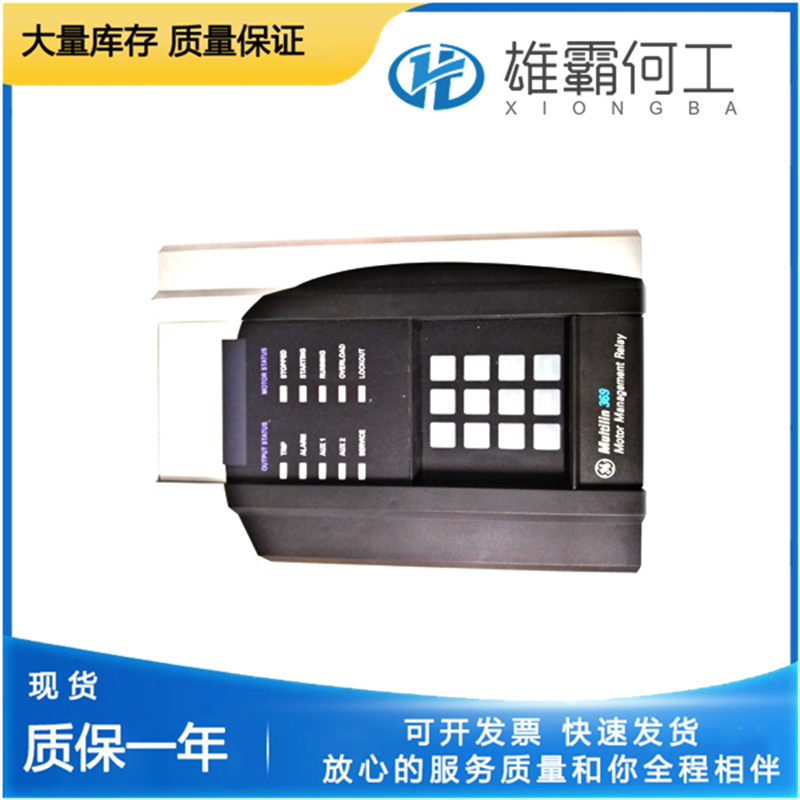

369 继电器采用紧凑型塑料外壳设计，前端面板集成以下部件：按键、显示屏、通信端口（RS232）、状态指示灯 / 目标指示器，安装时需确保这些部件易于操作和查看。
2. 安装步骤
- 按照产品提供的尺寸图，在安装面板上开设安装孔与切口；
继电器配套提供安装硬件（螺栓与垫圈），可直接用于固定设备。
3. 安装注意事项
- 继电器内部已做屏蔽处理，可减少噪声干扰与信号拾取问题，但仍需避免将其安装在大电流导体附近或强磁场源（如大型变压器、变频器）旁，以防电磁干扰影响设备正常运行。
