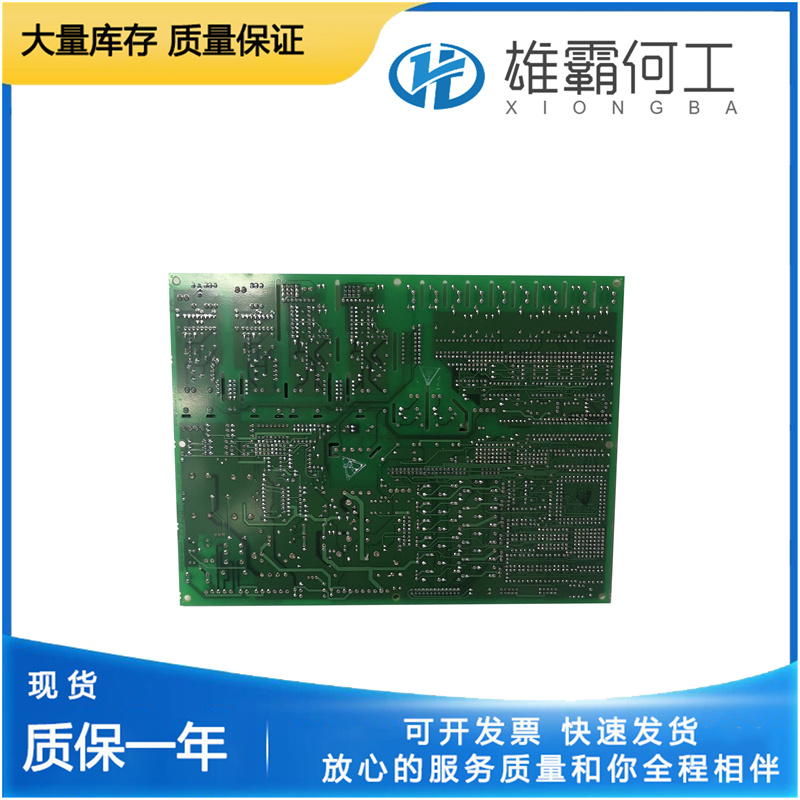

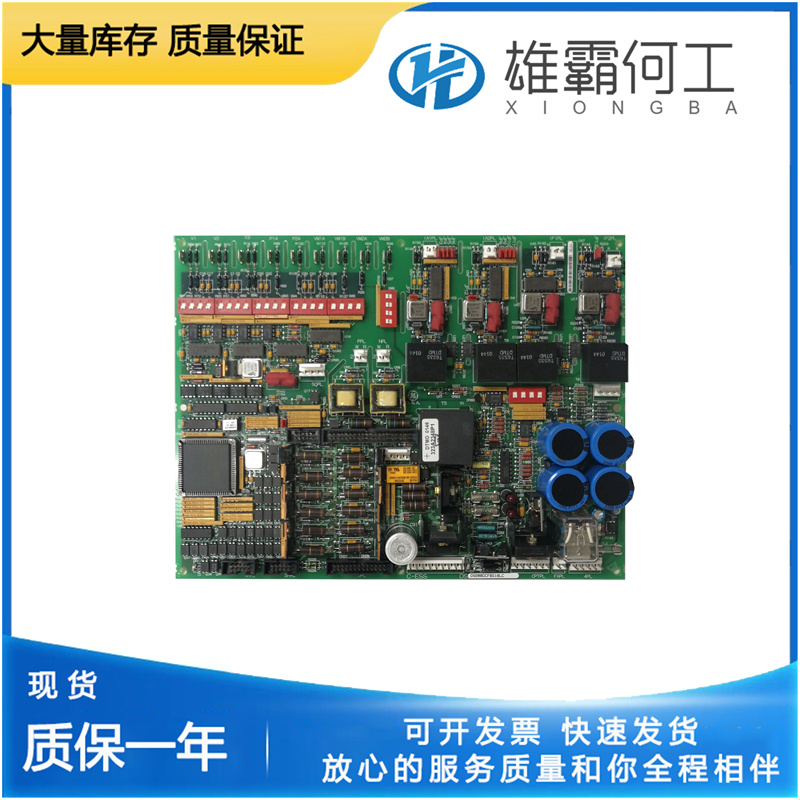

DS200DCFBG2BNC MRP420024 GE直流反馈板(DCFB 板)从 CPT(24 伏直流)接收 38 伏交流(±10%)电压。该电压经全波整流和滤波后,输出未稳压的 ±24 伏直流电压。其中 + 24 伏直流输出的额定电流为 3 安,-24 伏直流输出的额定电流为 1 安。
DCFB 板上的稳压器从 ±24 伏直流电源中导出 ±15 伏直流电压。±15 伏直流输出的额定电流均为 0.8 安,其中 0.25 安可用于外部负载。

DS200DCFBG2BNC MRP420024 GE板还通过 + 24 伏直流电源生成 + 5 伏直流、4 安的输出。当 + 5 伏直流电源处于稳压状态时,2PL 接插件上的 / PSEN 信号为 TTL 低电平;若 + 5 伏直流电源失稳,该信号则变为高电平。信号为高电平时,/PSEN 会触发驱动控制卡(SDCC/LDCC)的微处理器复位。
DS200DCFBG2BNC MRP420024 GE板提供隔离式 + 5 伏和 ±15 伏直流电源,为电枢电流反馈电路供电。
电源输出端通过保险丝 FU2 和 FU3(7 安,2AG 型)实现短路保护。发光二极管(LED)CR51 和 CR55 用于指示这两个保险丝的熔断状态。115 伏交流输出端由保险丝 FU1(0.5 安,2AG 型)保护,氖灯 LT1 用于指示 FU1 的熔断状态。


DS200DCFBG2BNC MRP420024 GE板包含压控振荡器(VCO)电路,可将输入电压转换为频率信号。每个 VCO 的标称输出频率为 250 千赫兹,输出频率会根据输入电压在 0 至 500 千赫兹之间变化。VCO 输出信号通过 1PL 接插件传输至 SDCC/LDCC 板,提供以下反馈信息:
- 可控硅(SCR)桥交流输入电压
- 输出桥电压
- 电机电压(NA)
- 来自励磁分流器的毫伏信号
- 来自电枢分流器的毫伏信号
输出桥 VCO 电路通过 1PL 接插件的 13 脚(1PL13)向 SDCC/LDCC 板提供反馈。拨码开关 SW4 用于调节输入该电路的电压量程。频率 - 电压重建电路通过 1PL-37 向 SDCC/LDCC 板上的测试点 TP37 提供诊断信号,可使用交流耦合示波器观测该诊断桥电压信号。第二个 VCO 通过 1PL-39 向 SDCC/LDCC 板提供电机电压反馈,拨码开关 SW5 用于调节输入该电路的电压量程。
另外两个 VCO 电路用于反馈来自分流器的输入电压,其输出频率信号通过 1PL 接插件传输至 SDCC/LDCC 板。
DCFB 板还包含两个电机电枢 VCO 电路,其频率输出信号通过 1PL-8 和 1PL-10 传输至 SDCC/LDCC 板。这些 VCO 与电枢母线同电位,由隔离器供电。
