D20 控制模块组成

D20 控制模块由两个可拆卸模块组成，分别为 WESTERM D20 K 和 WESDAC D20 K。
  • 顶部模块（WESDAC D20 K）：处理采集到的数据，并将其传输至 D20 主处理器，详见图 2。
  • 底部模块（WESTERM D20 K）：由端子排构成，用于现场接线的端接。该端子板负责处理与 WESDAC D20 K 模块之间的所有连接，包括：
    • D.20 网络端口
    • 9600 波特率 RS232 维护端口
    • WESDAC D20 K 模块地址
    • 继电器输出
    • 控制输出电压的外部直流电源

D20K 模块核心功能

D20K 是一款 32 点控制输出接口模块，32 个输出驱动器可根据系统需求，通过多种软硬件配置实现功能。其核心作用包括：
  • 确保控制输出接口的安全运行，D20 主处理器发出的所有控制指令，均由 D20K 执行启动、计时、复位和验证操作。
  • 配备本地 / 远程（Local/Remote）开关及控制输出保险丝：本地 / 远程开关为手动操作开关，用于维护期间切断 D20K 继电器线圈电源；离线指示信号会传输至 D20 主处理器，并以伪状态形式提供给主机。

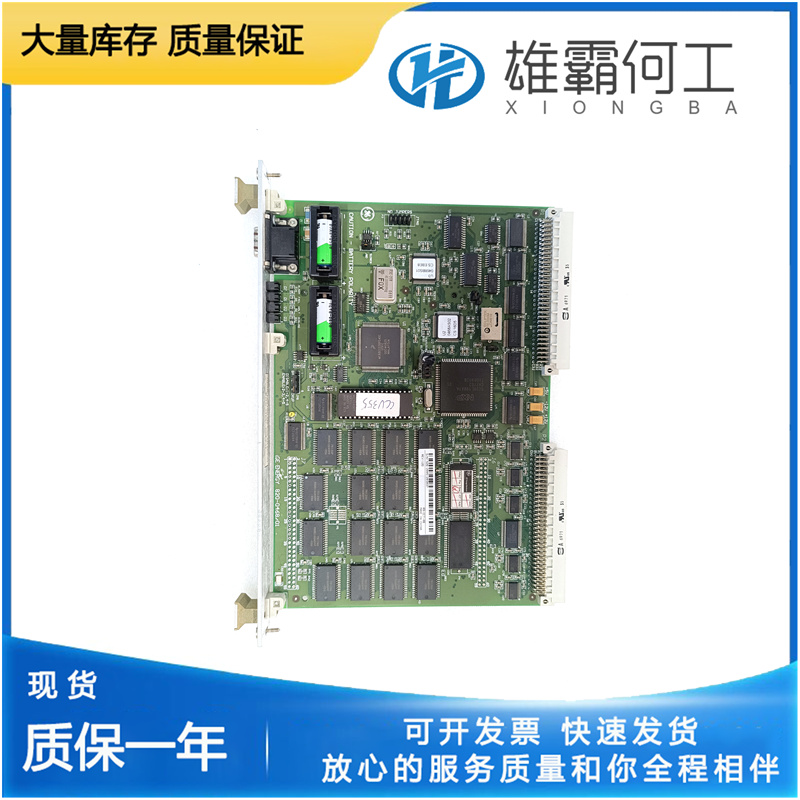

    GE WESDAC D20ME (3).jpg

  • 接口配置

  • D.20 链路接口：提供两个 DB9 连接器，支持 D.20 链路的菊花链连接。该链路既作为 D20 主 CPU 处理器与 WESDAC D20 K 的通信通道，同时通过同一电缆组件为 WESDAC D20 K 供电。
  • 维护端口：配备一个 DB9 连接器，通过 VT100 终端模拟器接入 WESMAINT D20 维护端口。
  • 地址配置：WESDAC D20 K 的地址跳线块位于 WESTERM D20 K 上，跳线块设置的地址对应模块在 D.20 链路上的地址。

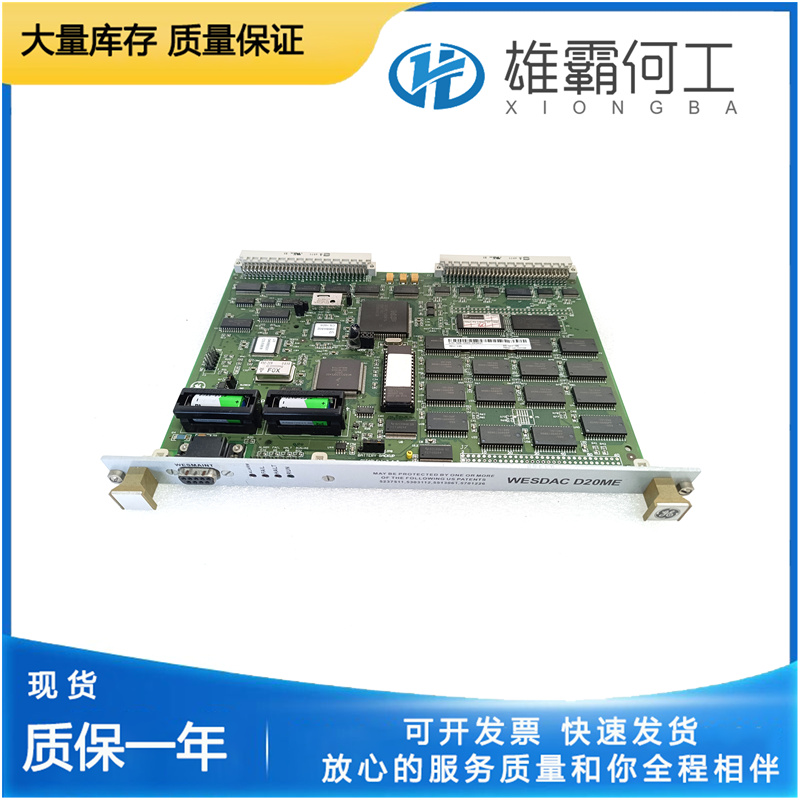

    GE WESDAC D20ME (4).jpg

  • 分布式 I/O 架构

  • D20 远程终端单元（RTU）采用分布式处理架构，集成实时数据采集和控制软件，核心特点如下：
  • I/O 模块可就近安装在被监控和控制的主设备旁，实现数据的接收与回传，与 D20 主处理器协同工作。
  • I/O 模块为智能模块，内置板载微处理器，配置为主 D20 处理器的从设备。如图 1 所示架构，特定 I/O 处理任务会分散到 D20 RTU 的对应 I/O 模块中执行。
  • 支持两种通信协议：
    • DNP 3 协议
    • 高速高级数据链路控制器（D.20 Link）协议，采用查询 - 响应消息格式

  • 外围模块配备串行通信端口及多种类型的现场连接接口。

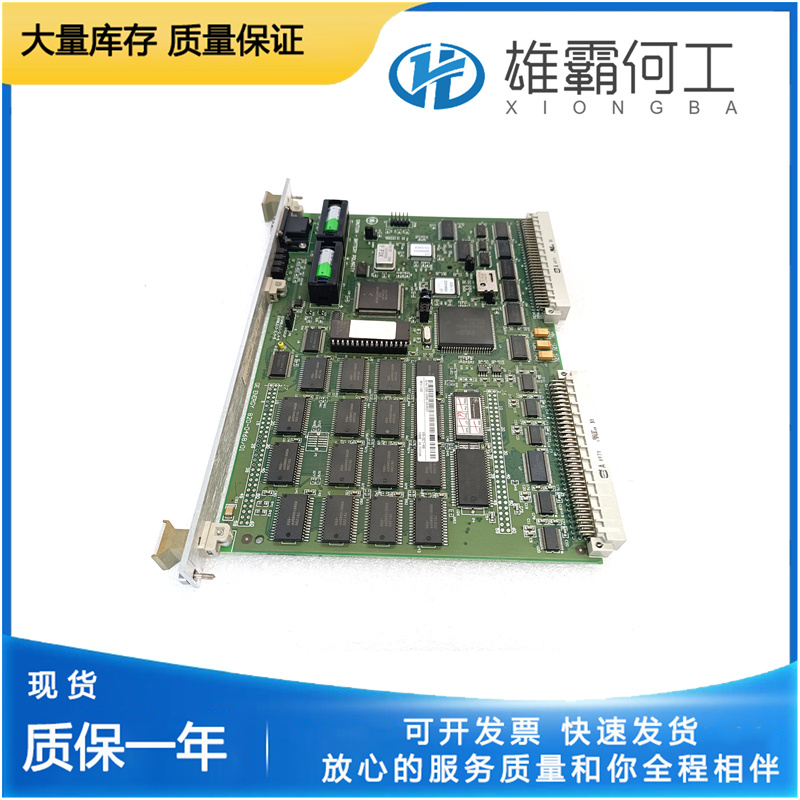

  • GE WESDAC D20ME (5).jpg
