核心功能

1. 多电压等级电源转换
   • 输入：支持 38V AC（±10%）或 24V DC 输入，通过全波整流和滤波技术生成：
     • 非稳压 ±24V DC（+24V/3A，-24V/1A）
     • 稳压 ±15V DC（0.8A，0.25A 可外接负载）
     • +5V DC/4A 用于微处理器及数字电路

   • 冗余设计：内置独立稳压电路，确保各输出电压稳定性。

   •

2. 信号反馈与诊断
   • 电压控制振荡器（VCO）：将模拟电压信号转换为 0-500kHz 频率信号，用于反馈以下参数：
     • SCR 桥交流输入电压
     • 输出桥电压及电机电压
     • 电枢 / 励磁分流器毫伏信号
   • 诊断接口：通过 1PL 连接器向主控制卡（如 SDCC/LDCC）提供实时信号监测，支持频率 - 电压重构电路（TP37 测试点）。
3. 保护与安全机制
   • 过流保护：配备 3 个保险丝（7A、1/2A），通过 LED（CR51/CR55）和氖灯（LT1）指示熔断状态。

   • 电源监控：/PSEN 信号实时监测 +5V 电源状态，异常时触发微处理器复位。

   •

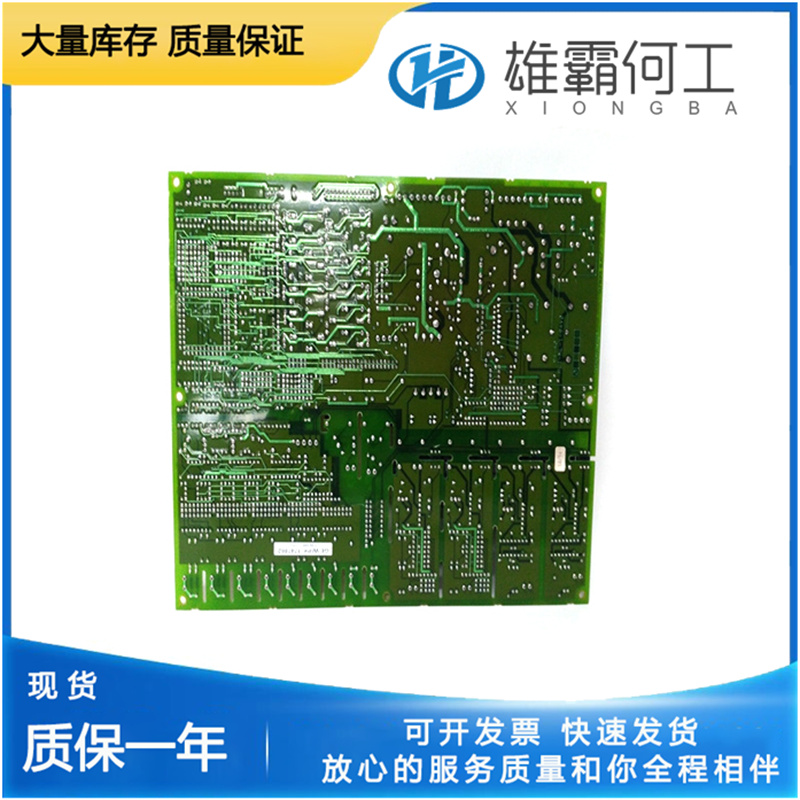

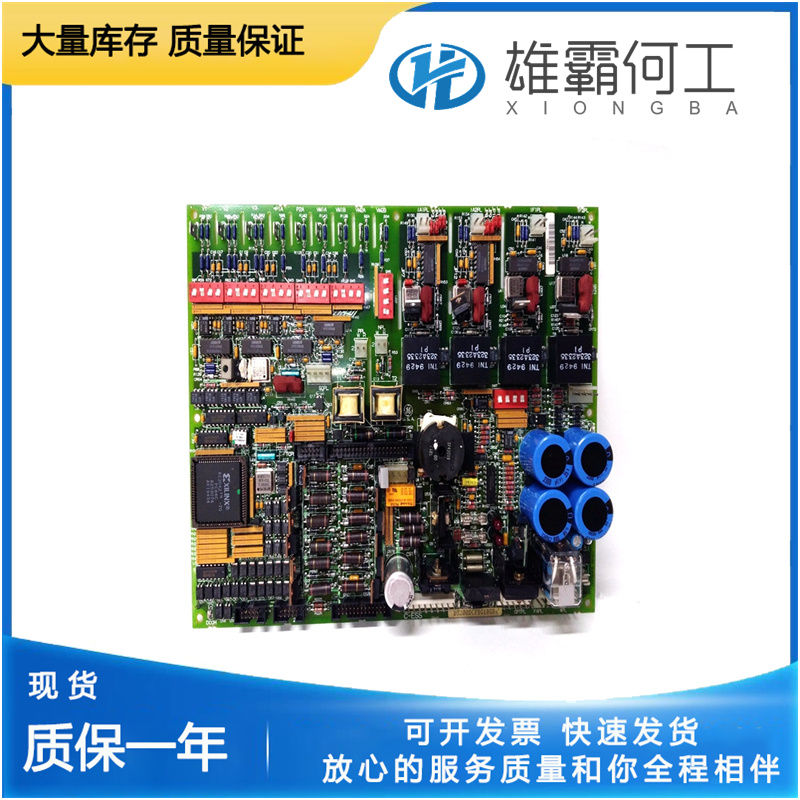

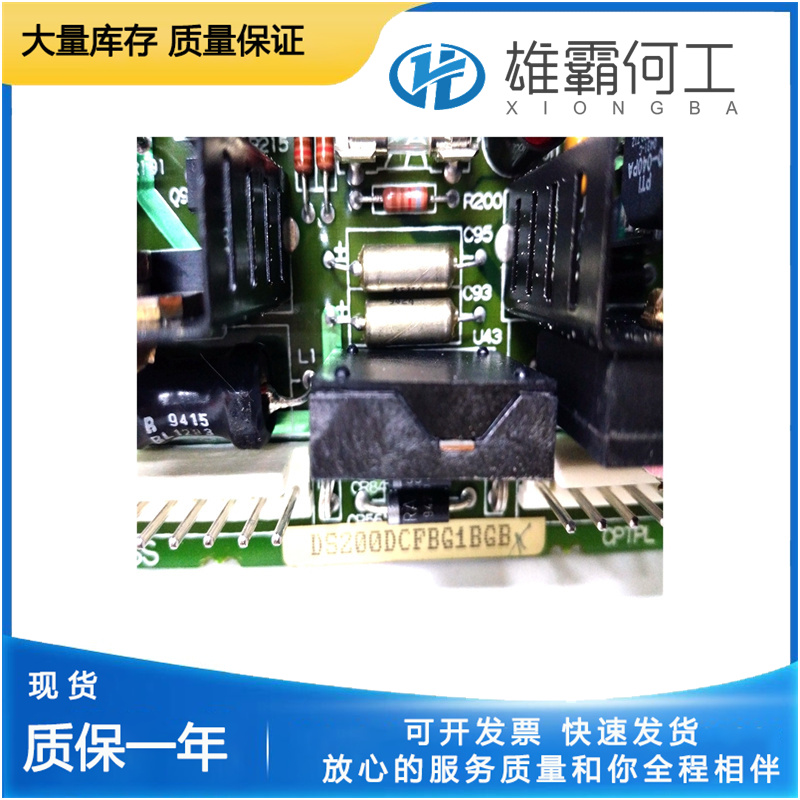

硬件设计

• 接口配置：
  • 18 个插头连接器：分布于主板，支持多信号传输。
  • 9 个刺针连接器：位于左上角，标记为 V1-V3、P1A 等，用于特定信号接入。
  • BNC 接口：专用振动信号通道（内置 120Ω 终端电阻），适配工业振动传感器。
• 可配置性：
  • 7 个 DIP 开关：选择交流电压等级及 VCO 电路参数。
  • 12 条跳线：灵活路由信号路径，适应不同系统需求。
• 物理特性：
  • 尺寸紧凑：适配工业控制柜安装。

  • 防护等级：IP20（室内环境），抗振动与电磁干扰。

  •


应用场景

1. 能源行业：
   • 燃气轮机 / 蒸汽轮机转速、位置（LVDT/RVDT）及磁阻探头（MRP）信号闭环控制。
   • 发电厂过程变量（流量、压力、温度）的实时采集与调节。
2. 工业自动化：
   • 驱动系统电源管理与反馈信号处理。
   • 交通轨道设备的振动监测与故障诊断。
