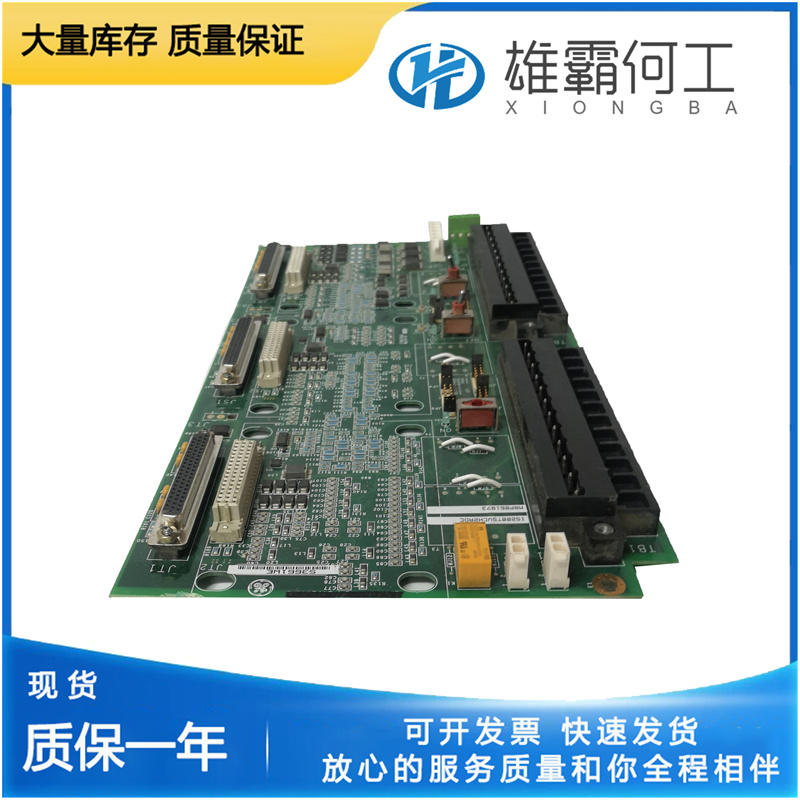

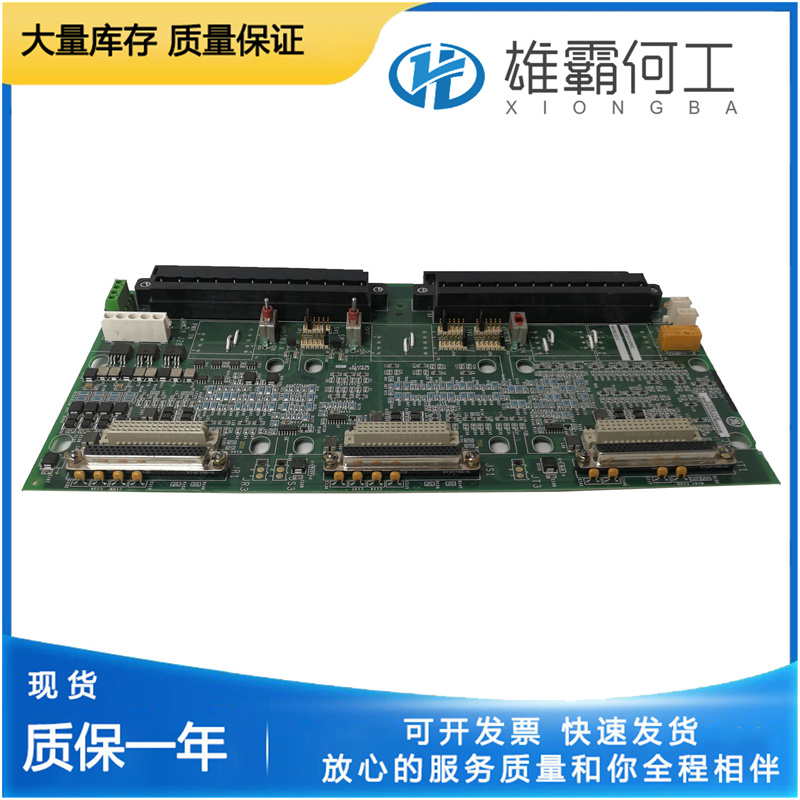

1. 电源接线

供电接口：模块顶部 / 侧面的 “PWR” 端子组（标注 V+、V-、GND）

V + 接 24V DC 正极（外部冗余电源或系统背板供电，需满足 24V DC±10%）；

V - 接 24V DC 负极；

GND 为信号地，需与系统接地排单点连接。

冗余电源：支持双路 24V DC 输入（端子 V1+、V1 - 和 V2+、V2-），可并联接入系统冗余电源模块，确保供电可靠性。

2. 模拟信号接线（振动 / 传感器输入）

模块配备8 路振动传感器接口（兼容电涡流传感器、加速度传感器）及4 路 4-20mA 模拟输入，接线如下：

电涡流传感器（如 Bently Nevada 3300 系列）：

传感器探头信号端接模块 “INx+”，屏蔽层接 “SHLD” 端子；

传感器电源由模块内置 24V DC 供电（端子 “Exc+”“Exc-”），无需外部供电；

每路输入需单独走线，避免与动力线并行。

4-20mA 电流输入：

变送器正极接模块 “Ix+”，负极接 “Ix-”；

若为二线制变送器，可通过模块 “Loop+” 端子提供 24V DC 回路电源。

3. 数字信号接线（状态输入 / 输出）

数字输入（DI）：6 路干接点 / 湿接点输入（端子 DI1~DI6）

干接点：接外部开关信号（如限位开关），公共端 “COM_DI” 接 24V DC 正极；

湿接点：直接接入 24V DC 信号（正极接 DIx，负极接 GND）。

数字输出（DO）：4 路继电器输出（端子 DO1~DO4）

常开触点（NO）接被控设备（如电磁阀、指示灯），公共端 “COM_DO” 接 AC220V/DC24V 电源正极，设备负极接电源负极；

触点额定负载：AC250V/5A，DC30V/5A，禁止超载。

4. 通信接线

以太网通信：模块前端 RJ45 接口（标注 “ETH”）

接 Mark VIe 系统以太网交换机，使用屏蔽超五类网线，遵循 T568B 线序；

冗余以太网可接第二个 RJ45 接口（ETH2），实现链路冗余。
