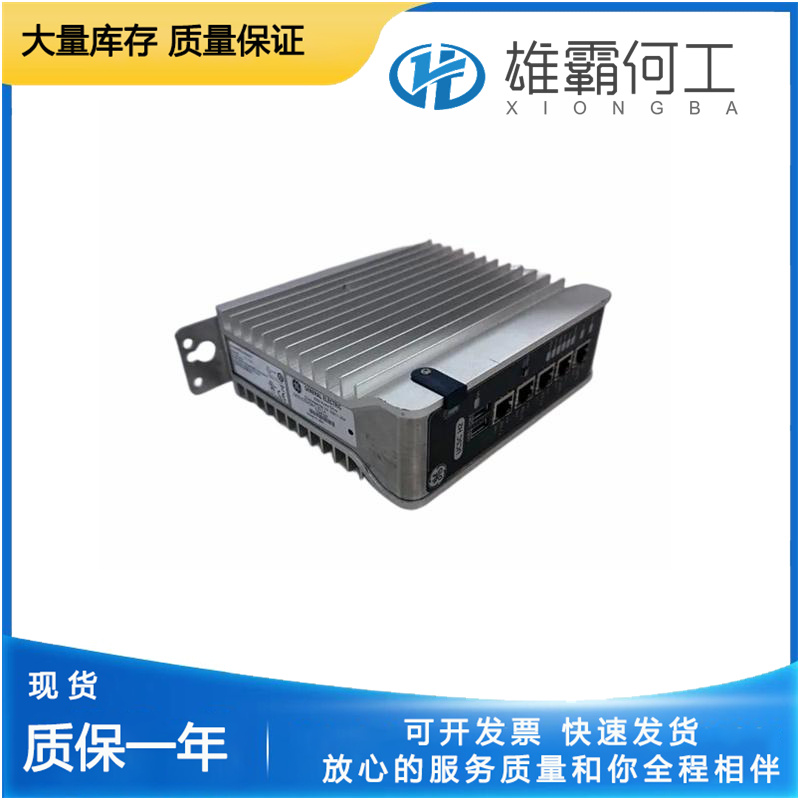

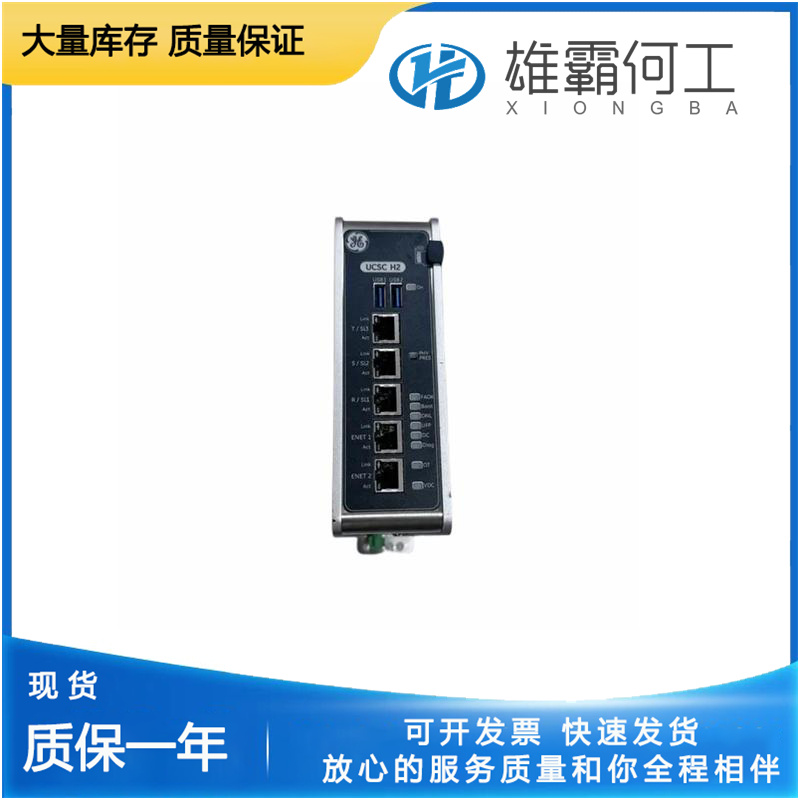

IS420UCSCH1A-F.V0.1-A 技术参数
一、产品概述

IS420UCSCH1A-F.V0.1-A 是 ABB 工业自动化系统中的核心控制模块，专为过程控制、离散控制及混合控制场景设计，具备高可靠性、强抗干扰能力及灵活的扩展特性，可无缝集成于 ABB AC 800M、S800 等系列控制系统，广泛应用于电力、化工、冶金、制药等工业领域。

二、核心技术参数

（一）基本参数

产品型号：IS420UCSCH1A-F.V0.1-A

产品类型：中央控制单元模块

适用控制系统：ABB AC 800M 分布式控制系统、S800 I/O 系统

工作电压：DC 24V ±10%（典型值：24V DC）

功耗：正常工作模式 ≤15W；待机模式 ≤3W

外形尺寸（长 × 宽 × 高）：140mm×80mm×220mm（不含安装附件）

重量：约 0.8kg（净重）

（二）处理性能

处理器型号：32 位 RISC 工业级处理器

主频：800MHz

内存配置：RAM 512MB（DDR3 工业级，支持 ECC 校验）；Flash 存储 256MB（可扩展至 1GB）

控制周期：最小控制周期 1ms（支持自定义周期设置：1ms~1000ms）

支持最大 I/O 点数：8192 点（数字量 + 模拟量混合配置）

（三）通信接口

以太网接口：2 个 RJ45 端口，支持 10/100/1000Mbps 自适应，支持 TCP/IP、UDP、Modbus TCP 协议

串行通信接口：1 个 RS485 端口（支持 Modbus RTU 协议），1 个 RS232 端口（用于调试与配置）

系统内部通信：支持 ABB 专有 PRIFIBUS 总线，通信速率最高 12Mbps

扩展接口：1 个 PCIe Mini 插槽（支持扩展无线通信模块或专用功能模块）

（四）输入 / 输出特性

数字量输入：支持 8 路干接点输入，输入电压 DC 24V，响应时间 ≤1ms

数字量输出：支持 4 路继电器输出，触点容量 AC 250V/5A 或 DC 30V/5A

模拟量输入：支持 4 路差分输入，信号类型 4~20mA 或 0~10V，测量精度 ±0.1% FS

模拟量输出：支持 2 路输出，信号类型 4~20mA 或 0~10V，输出精度 ±0.2% FS

（五）工作环境

工作温度：-20℃~+60℃（无冷凝）

存储温度：-40℃~+85℃

相对湿度：5%~95%（非凝露，无腐蚀性气体）

振动等级：符合 IEC 60068-2-6 标准，10~500Hz 振动加速度 5g

冲击等级：符合 IEC 60068-2-27 标准，峰值加速度 25g（持续时间 11ms）

防护等级：IP20（面板安装状态）
