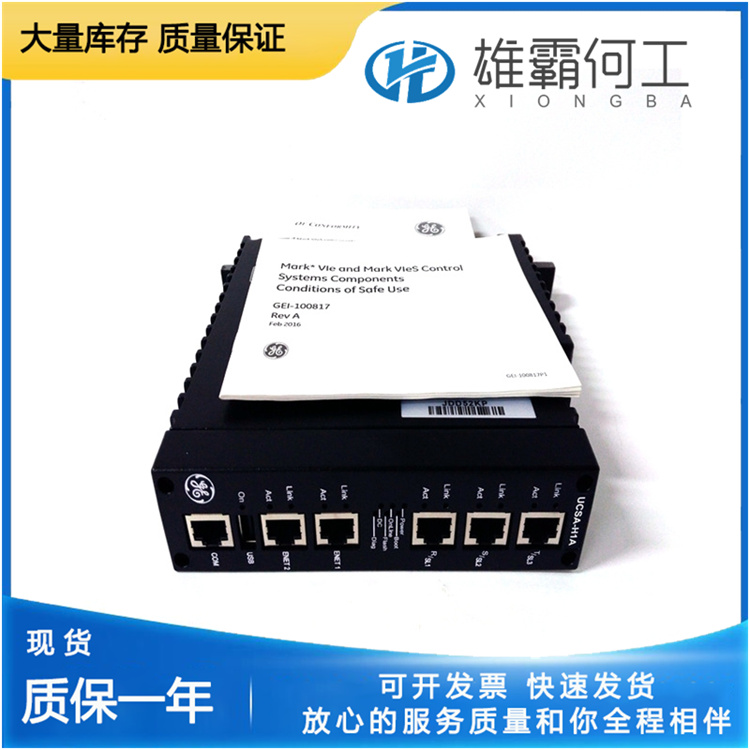

IS220UCSAH1A GE  技术参数

（一）基本信息

- 品牌：通用电气（GE）

- 型号：IS220UCSAH1A

- 产品类型：通用控制与通信接口模块

- 适配系统：GE Mark VIe 分布式控制系统（DCS）

- 核心用途：系统内数据交互、控制器与现场设备/IO模块协同控制

- 应用场景：电力发电、石油天然气开采与加工、化工流程、工业自动化生产线等

（二）输入参数

- 电源输入：直流24VDC（典型值），支持宽电压波动范围18-32VDC，保障供电稳定性

- 输入信号类型：支持数字量输入、模拟量输入（兼容4-20mA电流信号、0-10V电压信号）、通信信号输入（适配GE专用总线信号）

- 输入通道数量：8路通用输入通道（可通过组态软件配置信号类型）

- 输入阻抗：数字量输入≥10kΩ；模拟量电流输入≥250Ω；模拟量电压输入≥100kΩ

- 输入隔离：通道间电气隔离，隔离电压≥500VAC（防止信号串扰，保障模块安全）

（三）输出参数

- 输出信号类型：支持数字量输出、模拟量输出（4-20mA电流信号、0-10V电压信号）、通信信号输出（GE专用总线信号）

- 输出通道数量：4路通用输出通道（可通过组态软件配置信号类型）

- 输出精度：模拟量输出±0.1%满量程（室温条件下，负载稳定）

- 输出负载能力：数字量输出最大负载5A/通道；模拟量电流输出最大负载500Ω；模拟量电压输出最小负载1kΩ

- 输出保护：过流保护、过压保护、短路保护（输出异常时自动切断回路，保护模块及外接设备）

（四）硬件规格

- 通信接口：1路GE专用背板总线接口（用于与系统控制器通信）、2路以太网接口（RJ45，支持TCP/IP协议）、1路RS485串行通信接口（兼容Modbus RTU协议）

- 数据传输速率：背板总线最大传输速率100Mbps；以太网接口最大传输速率1000Mbps；RS485接口传输速率1200-115200bps（可配置）

- 组态方式：支持GE Proficy Machine Edition组态软件，可灵活配置输入输出通道、通信参数、诊断阈值等

- 诊断功能：模块电源状态诊断、通信链路完整性诊断、输入输出通道故障诊断、信号超限报警

- 指示灯：电源指示灯（PWR）、运行状态指示灯（RUN）、通信状态指示灯（COMM）、通道故障指示灯（FAULT）

（五）物理特性

- 尺寸：标准GE Mark VIe模块设计，长×宽×高约254mm×178mm×51mm（符合系统统一安装尺寸，具体以实物及官方手册为准）

- 重量：约0.9-1.3kg（不含安装附件，因生产批次不同略有差异）

- 安装方式：35mm DIN导轨安装或GE Mark VIe标准机架嵌入式安装

- 外壳材质：铝合金屏蔽外壳（增强抗干扰能力与机械防护）

（六）环境适应性

- 工作温度：-40℃~70℃（宽温设计，适应极端工业环境）

- 存储温度：-40℃~85℃

- 相对湿度：5%~95%（无冷凝，适应高湿工业场景）

- 抗振动能力：符合IEC 60068-2-6标准，10-500Hz，加速度2g（持续振动）

- 抗冲击能力：符合IEC 60068-2-27标准，峰值加速度15g（持续时间11ms）

- 电磁兼容性（EMC）：符合EN 55011、EN 55022工业级EMC标准，发射限值Class A，抗干扰限值Class B

- 防护等级：IP20（防固体异物侵入，适配工业控制室机架安装环境）
