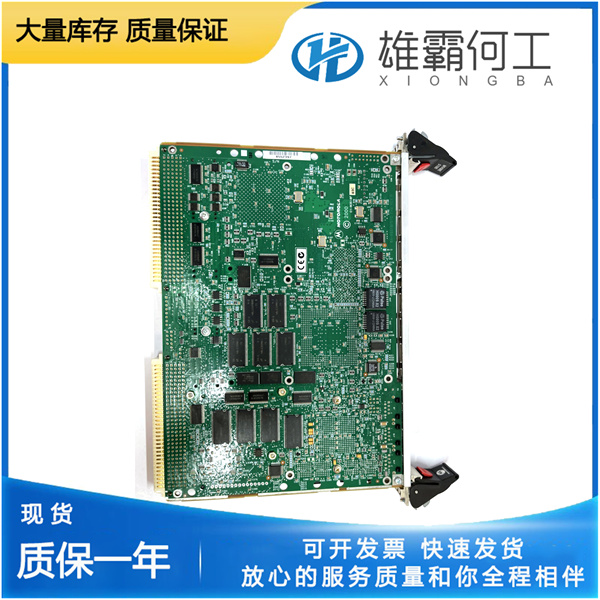

Motorola MVME5100 技术参数

一、产品概述

Motorola MVME5100 是摩托罗拉（Motorola）推出的一款高性能6U VMEbus工业级单板计算机（SBC），隶属于MVME系列工业嵌入式组件，基于PowerPC架构与VMEbus（VersaModule Eurocard）标准设计，由Motorola Computer Group研发（现部分业务并入NXP Semiconductors）。该单板计算机集成高性能处理器、丰富的板载I/O接口及灵活的扩展能力，具备高可靠性、高速数据处理及强环境适应性，可作为工业控制系统的核心运算单元，无缝集成于VME总线架构系统，广泛应用于工业自动化、军事航空航天、交通运输、医疗设备等领域，保障关键设备的稳定、高效运行。

二、基本产品信息

1.  品牌/制造商：Motorola（摩托罗拉），原Motorola Computer Group研发，现部分相关业务并入NXP Semiconductors，是全球领先的嵌入式计算、工业控制及通信设备解决方案提供商，在工业嵌入式领域拥有深厚技术积累。

2.  型号规格：核心型号 MVME5100，隶属于 Motorola MVME 系列工业级单板计算机（SBC），采用6U VMEbus标准架构设计。

3.  产品类型：6U VMEbus工业级单板计算机，嵌入式高性能计算与控制模块，用于VME总线系统中的数据运算、设备协同、信号处理及远程通信，是工业控制系统的核心单元。

4.  核心用途：作为工业自动化、军事航空航天等领域的核心控制器，用于过程监控、数据采集、设备管理、运动控制及信号处理；适配传统VMEbus系统升级，可连接各类外围设备及扩展模块，实现多设备协同控制。

5.  合规认证：符合 IEC 61131-2 工业控制设备标准、IEC 61000-4 电磁兼容性（EMC）标准，通过 UL、CSA、CE 认证，满足工业级、军事级设备的安全及性能要求，适配严苛工况。

6.  兼容性：兼容 VME64 背板总线，支持与各类VMEbus模块高速数据交互；支持PMC（PCI Mezzanine Card）扩展模块，可添加现场总线接口、图形控制器等功能卡；适配 VxWorks、Linux 等嵌入式操作系统，兼容Motorola专用调试监控软件。

7.  产品状态：工业级成熟组件，提供全新原装及正规翻新选项，工厂密封包装（全新），附带完整技术文档、安装说明书及校准证书，确保安装使用的规范性和可靠性。

8.  质保期限：标准 1 年工厂质保，授权经销商可提供延长质保服务，同时提供专业的技术支持、维修及升级服务。

三、物理规格

1.  重量：净重约 1.5 kg（单模块，不含扩展配件）；毛重约 1.8 kg（含防静电包装、安装配件及说明书），适配VME总线机柜密集布局需求，安装便捷。

2.  尺寸（长×宽×高）：标准6U VME板卡尺寸 216 mm × 160 mm × 32 mm（8.5 in × 6.3 in × 1.26 in），严格遵循VMEbus标准尺寸，可无缝适配各类标准VME总线机架及工业控制柜。

3.  安装方式：VME总线机架安装，适配标准6U VME机柜导轨，支持热插拔更换，无需停机即可完成模块维护或更换，有效减少非计划停机时间，提升系统可用性。

4.  外壳材质：高强度工业级阻燃金属外壳，核心电路区域配备金属屏蔽罩，可有效抵御工业现场的电磁干扰、机械冲击及粉尘侵蚀，同时提升模块的机械防护性能和抗腐蚀能力，适配恶劣工业环境。

5.  防护等级：IP20（适配室内工业控制机柜内部安装，具备良好的防尘防护，可有效防止人体意外接触内部带电部件，保障设备及人员安全）。

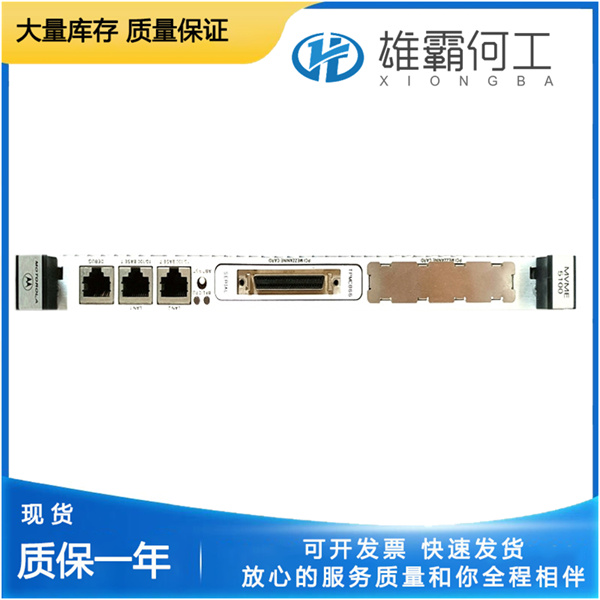

6.  结构特点：前面板集成 LED 状态指示灯（电源、运行、通信、故障及扩展模块状态），可直观查看模块工作状态及信号传输情况；配备双PMC扩展插槽，支持灵活扩展；防呆式总线连接器，避免接线错误，提升安装效率；内部电路分区清晰（处理器区、内存区、通信区、扩展区），提升模块稳定性和可维护性，集成板载调试监控模块便于故障排查。
