HIMA F3330 模块安装注意事项

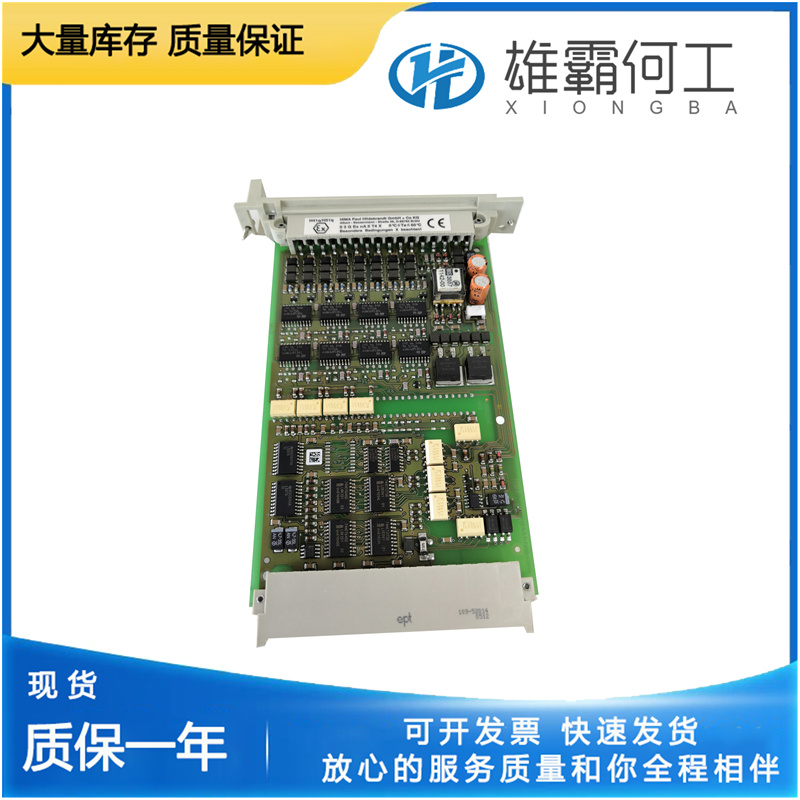

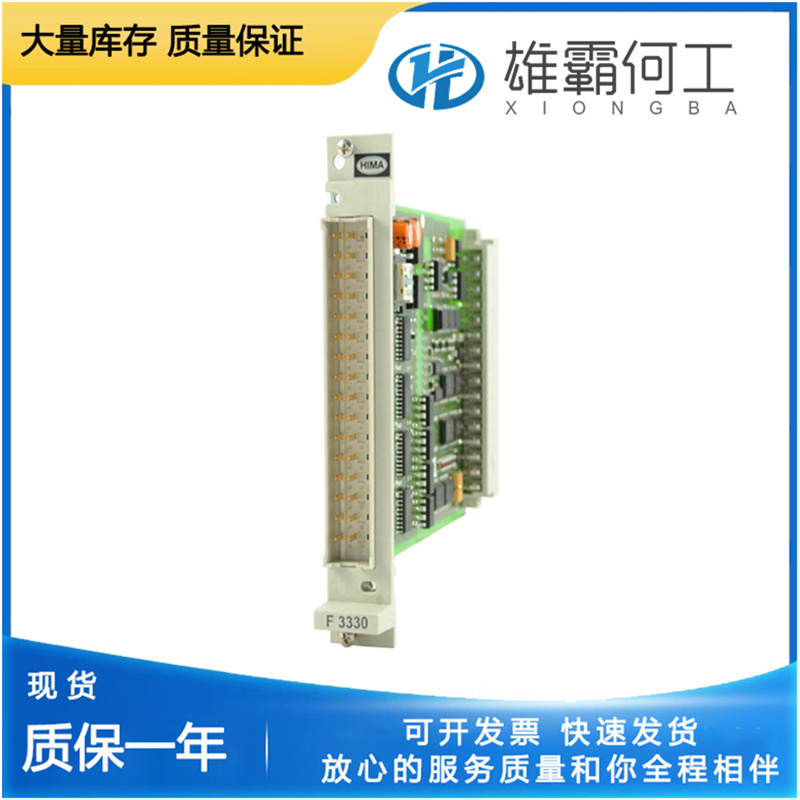

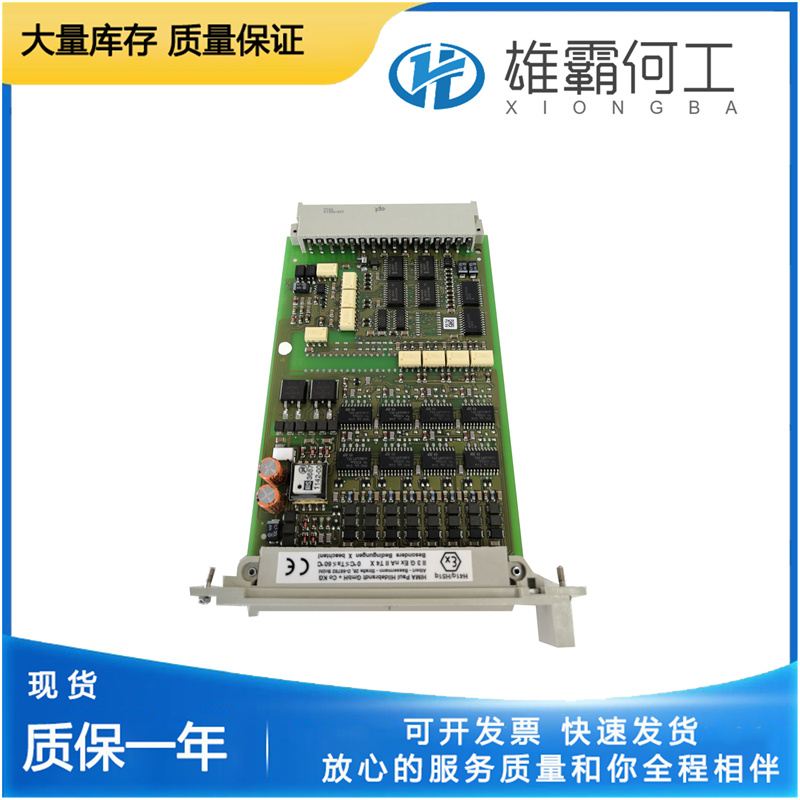

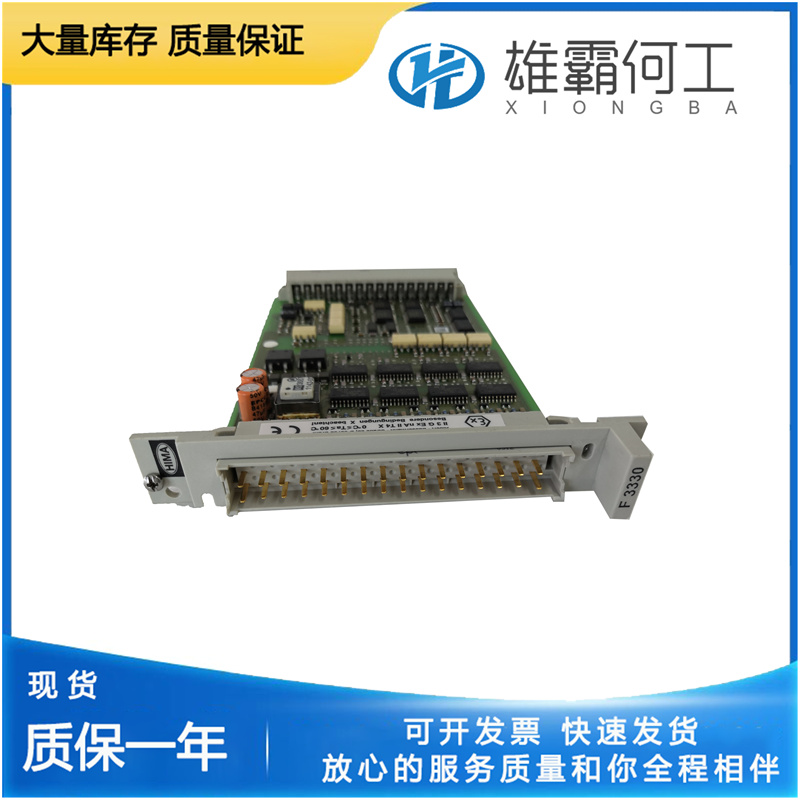

HIMA F3330 是专为安全关键场景设计的 8 通道数字输出模块，隶属于 HIMatrix F3 系列，广泛应用于石油化工、能源等需 SIL 3 安全等级的领域。其安装质量直接影响系统安全联锁、紧急停机等核心功能的可靠性，需严格遵循以下注意事项：
一、安装前准备与环境适配
1. 环境条件核查
- 温度要求：安装区域需满足工作温度 - 40°C 至 70°C、存储温度 - 40°C 至 85°C 的范围，避免模块长期暴露在阳光直射或热源（如加热器、变频器）正下方，必要时通过机柜散热风扇控制环境温度。
- 湿度与防护：环境相对湿度需控制在 5%~95% 且无凝露，模块虽具备 IP67 防护等级（部分型号），但安装时仍需避免积水、油污直接接触，潮湿环境需额外配备机柜除湿装置。
防爆与电磁兼容：若用于 Ex-Zone 2 危险区域，需确认安装位置符合防爆区域划分规范，远离易燃易爆源；同时与高电流电缆（如动力电缆）间距不小于 30cm，避免电磁干扰导致信号误输出。
2. 安装工具与人员资质
- 需准备扭矩扳手（适配模块固定螺栓）、防静电手环、绝缘剥线钳等工具，所有工具需经绝缘检测合格。
- 安装人员必须具备工业自动化设备安装资质，熟悉 SIS 系统安全规范，且已阅读 HIMA 官方安装手册。
二、物理安装规范
1. 机架与位置选择
- 适配机架要求：需安装于 HIMA 标准 19 英寸机架（如 5 单元高主机架或 4 单元高 I/O 子机架），机架需固定牢固，水平度误差≤0.5mm/m，避免振动导致模块接触不良。
- 冗余配置安装：若采用冗余设计，一对冗余模块需分别安装在上下独立的卡笼中，模块间距预留至少 5cm 散热空间，禁止堆叠安装。
2. 模块固定与热插拔操作
- 沿机架导轨平稳推入模块，直至听到卡扣 “咔嗒” 锁定声，再用 M3 螺栓（扭矩值 0.8~1.2N・m）加固，防止松动。
支持热插拔功能，但更换时需佩戴防静电手环，单手托住模块底部，避免触碰电路板引脚；拔出时先松开固定螺栓，再按住解锁卡扣匀速拉出。
