HIMA F8650系列产品简介

核心定位

HIMA F8650系列是德国HIMA公司推出的高性能安全相关中央处理器（CPU）模块，作为HIMA HIQuad X（如H51q-MS、-HS、-HRS型号）及HIMax系列安全PLC系统的核心组件，专为满足工业领域中最严苛的安全控制需求而设计。其核心价值在于为关键工业过程提供可靠的安全保障，确保系统在异常工况下能精准执行安全动作，最大限度保护人员安全与生产资产。该系列包含F8650X、F8650E等衍生型号，可适配不同场景的安全控制需求。

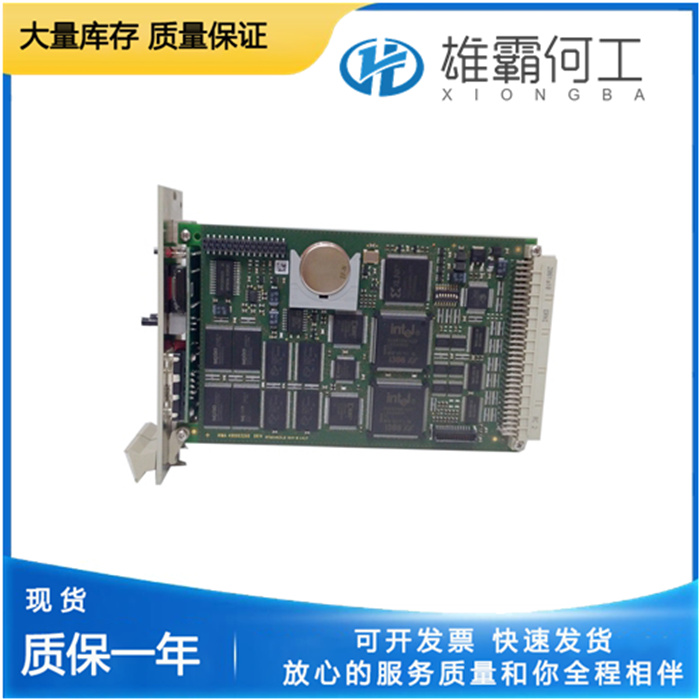

核心硬件架构

F8650系列采用高可靠性的冗余硬件设计，核心配置具有显著优势：

- 处理器配置：主流型号搭载双时钟同步的Intel 386EX 32位微处理器，部分型号采用四重化冗余CPU结构（QMR），形成双1oo2D冗余架构，单处理器主频可达25 MHz，确保强大的并行处理能力与故障容错性。

- 内存配置：采用独立存储设计，每个微处理器配备独立的Flash-EPROM用于存储操作系统（1 MB）和用户程序（1 MB），同时搭载SRAM作为数据存储器（主流型号为1 MB，部分型号为512 KB），保障数据存储的完整性与读取效率。

- 物理与电气特性：采用欧洲标准PCB结构，主流型号占用8 SU系统单元空间，兼容HIMA标准机架；支持24V DC宽电压输入（部分型号允许±15%波动），工作温度范围覆盖-20℃至+60℃（部分增强型号可达-25℃至+70℃），防护等级多为IP20或IP65，适应复杂工业环境；部分型号支持热插拔，可在系统运行时更换模块无需停机，提升系统可用性。

安全性能等级

F8650系列全面符合国际安全标准，安全完整性等级达到IEC 61508标准的SIL 3级，同时满足ISO 13849标准的PL e（Category 4）等级要求。其中，F8650E型号的平均失效概率（PFD）＜10⁻⁸，平均恢复时间（MTTR）＜50ms，能有效应对单一组件故障，确保系统在故障状态下仍可维持安全运行或实现安全停机。此外，系列产品均通过IEC 61511等行业专项安全标准认证，适配各关键工业领域的安全规范要求。

核心功能特性

- 全面自诊断能力：内置硬件看门狗定时器（部分型号带24V输出，负载可达500mA且具备短路保护）与软件自检机制，可实时监测CPU、内存、通信接口及外部连接模块的运行状态，故障时能快速定位并触发报警。

- 灵活通信与集成：配备双电气隔离的RS485接口，部分型号内置双冗余以太网端口（10/100Mbps），支持SafeEthernet、Modbus TCP、Profibus-DP、Ethernet/IP等多种工业通信协议，可与编程工具（如ELOP II TCP）、其他通信模块（如F8627X）及西门子PCS7、ABB等主流DCS/PLC系统无缝对接，支持环形拓扑与菊花链式连接。

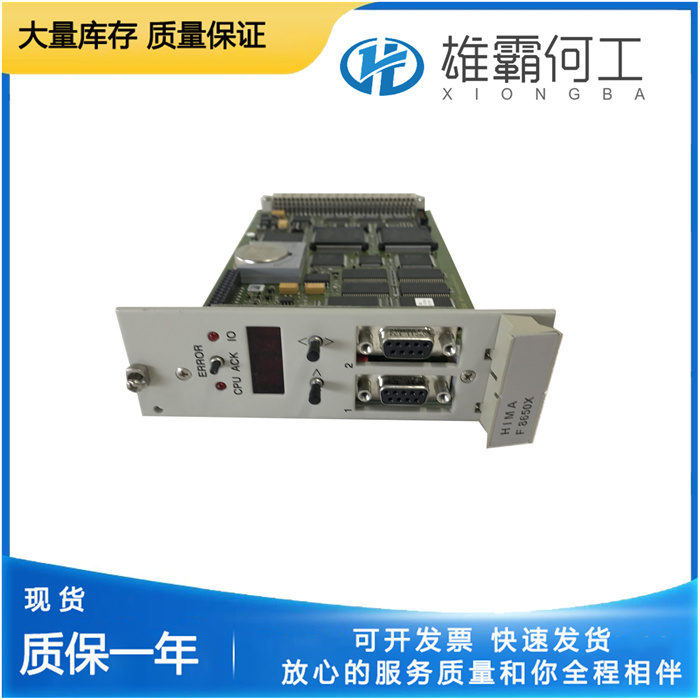

- 便捷诊断与运维：前面板集成四位数数字/字母显示屏和LED指示灯，可直观显示系统运行状态与详细错误信息，便于现场快速诊断；支持系统时间同步和事件序列（SOE）记录功能，为故障分析与历史数据回溯提供便利；维护周期明确，如每季需进行端子紧固检查（标准扭矩0.6N·m），每年需检测电池电压（≥2.9V）。

- 编程灵活性：支持功能块图（FBD）、梯形图（LD）、结构化文本（ST）等IEC 61131-3标准编程语言，可快速部署复杂安全逻辑，适配不同工业场景的控制需求。

典型应用领域

F8650系列凭借卓越的安全性能，广泛应用于对安全可靠性要求极高的关键工业领域，核心应用场景包括：

- 石油天然气行业：作为紧急停车系统（ESD）、火气系统（F&G）、高完整性压力保护系统（HIPPS）和管道管理系统（PMC）的核心控制器，处理火焰、气体泄漏、压力异常等信号，触发安全停机或联锁操作，防止爆炸、泄漏等重大事故。

- 化工与石化领域：用于危险化学品生产过程的安全联锁与保护，监测反应釜、储罐、泵阀的温度、压力、液位等参数，避免物料溢出或反应失控；在炼油厂催化裂化单元等高危工艺中，可在300ms内触发关断阀，筑牢安全防线。

- 电力行业：适配火力发电厂的锅炉安全保护系统（BCS）、涡轮机械控制（TMC）及核电站安全仪表系统，也可用于燃气电厂汽轮机超速保护，当转速超过107%额定值时立即触发跳闸，双CPU冗余设计确保保护动作正确率＞99.99%。

- 其他领域：在机械制造行业用于机器人工作站安全防护、大型冲压设备双手操作控制；在轨道交通领域参与列车自动控制（ATC）和道岔控制系统；在制药行业适配冻干机安全控制与洁净区环境监控，满足FDA对无菌工艺的严苛要求。
