一、中文简介

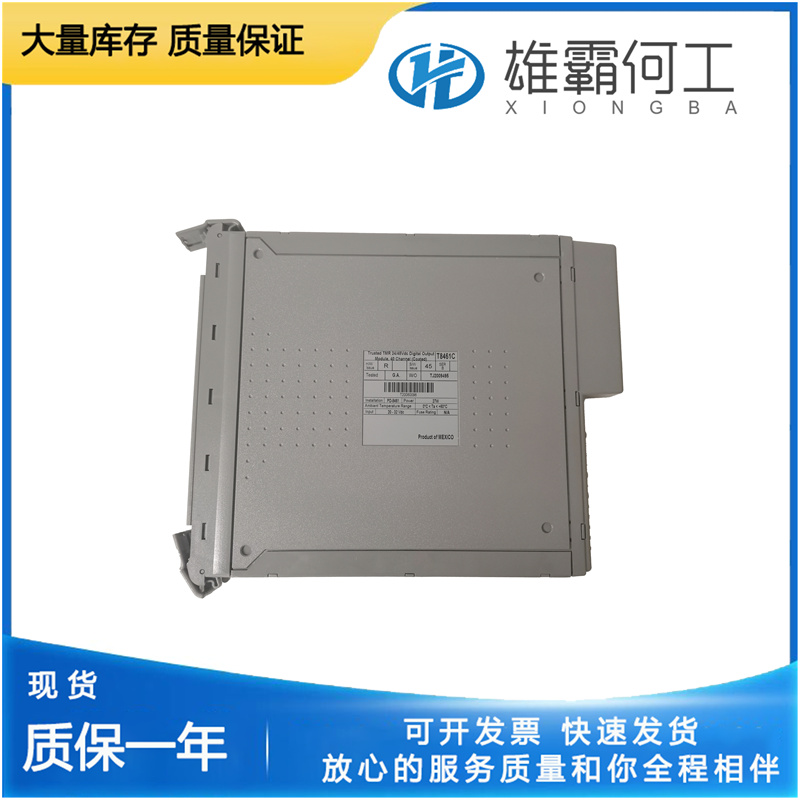

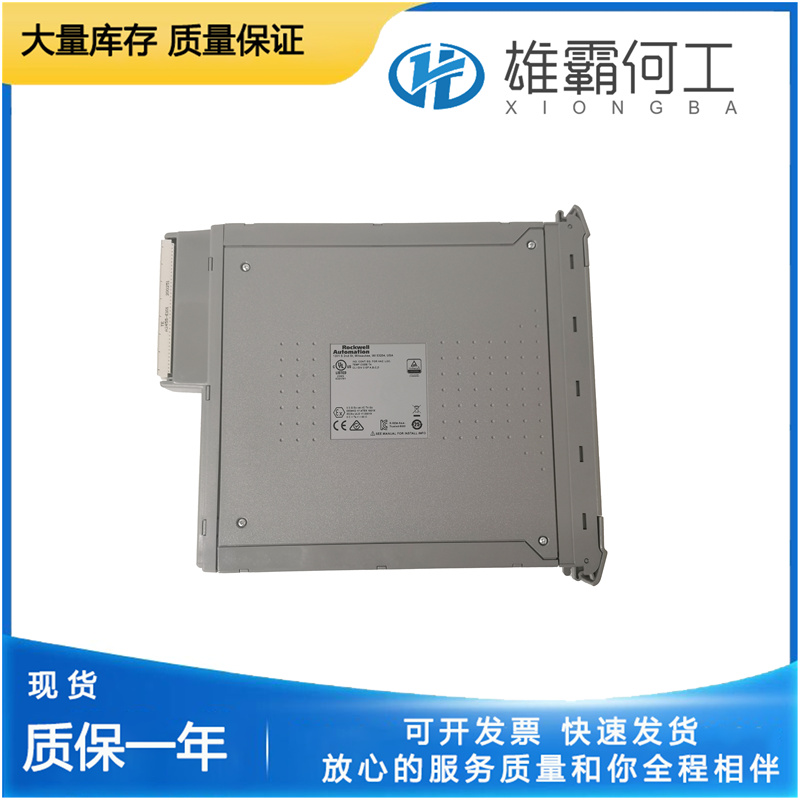

品牌：ICS Triplex（罗克韦尔自动化旗下）型号：T8461产品定位：Trusted® 系列安全仪表系统（SIS）专用40 通道 TMR 数字量输出模块，采用三重模块冗余架构，专为石油、化工、电力等关键流程的安全联锁与紧急停车（ESD）设计，提供高可靠、高容错的现场执行器驱动能力，通过 IEC 61508 SIL 3 认证，保障系统在单点故障下仍安全运行。

二、技术参数

重量：约 1.285kg（2.8 磅），标准模块重量。

尺寸：高 266mm × 宽 31mm × 深 303mm，适配 Trusted 机架标准插槽。

输入 / 输出

系统电源：20–32Vdc

现场输出：18–60Vdc，40 通道 TMR，每通道连续 0.75A，每组（8 通道）最大 6A

隔离：通道间 2500Vdc 光电隔离，抗干扰与耐压能力强

诊断：每通道线路监控，支持开路 / 短路检测，内置过流保护（无需外部保险丝）

核心特性

三重冗余（TMR）：三通道并行表决，单点故障不影响输出，高可用性

高密度：40 通道输出，5 组独立电源（每组 8 通道），灵活分区控制

安全认证：TÜV 认证，符合 IEC 61508 SIL 3，满足关键安全回路要求

事件记录：SOE 分辨率 1ms，精准追溯故障时序

热插拔：支持在线更换，不中断系统运行，提升维护效率

环境：工作温度 - 20℃~+60℃，湿度 5–95% RH（无冷凝），工业级可靠性
