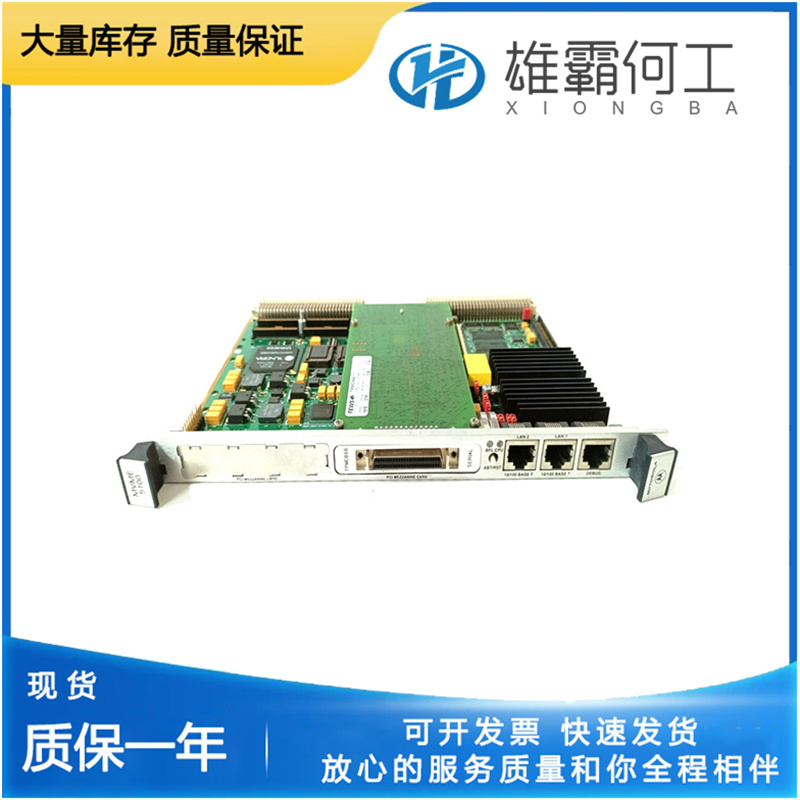

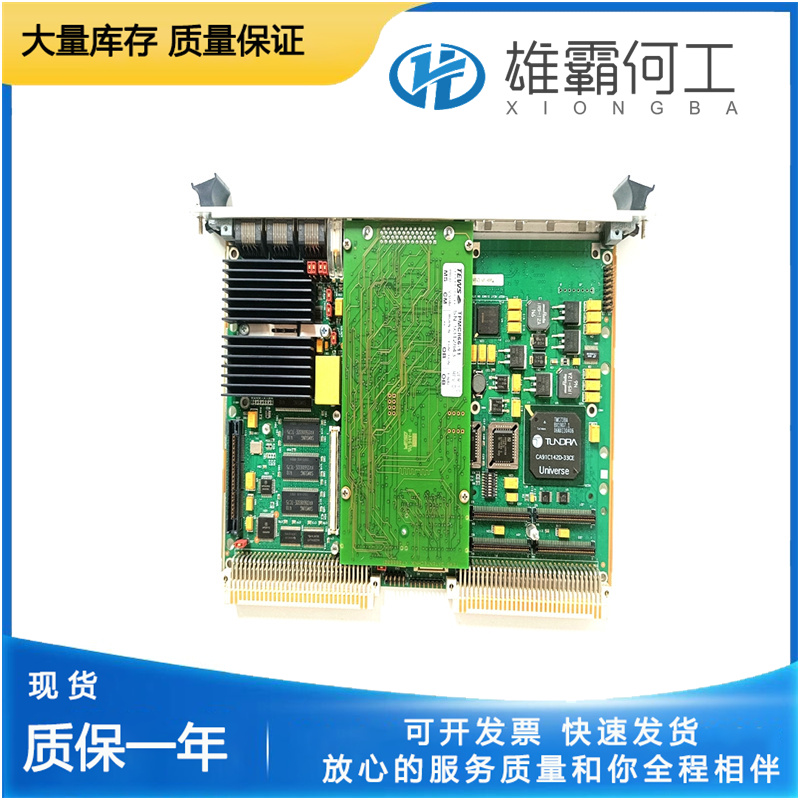

Motorola MVME5100 产品简介及技术参数

品牌与型号该产品由 Motorola（摩托罗拉）出品，型号为 MVME5100，是基于 VMEbus 架构的高性能 6U 单板计算机（SBC），属于 PowerPlus II VME 架构系列，主要面向工业控制、嵌入式实时处理、通信及航空航天等领域，提供高可靠、可扩展的嵌入式计算能力。

物理规格MVME5100 采用标准 6U VME 外形，适配标准 VME 机箱，单槽位设计，即使满配双 PMC 模块与内存夹层卡仍仅占用一个 VME 槽位。其典型尺寸约为 233mm（长）×160mm（宽）×40mm（高），单块板卡净重约 0.8kg，具体重量随配置略有浮动。

输入与输出接口作为嵌入式计算核心，MVME5100 通过丰富标准接口实现系统互联与扩展，无传统模拟 / 数字 I/O 通道，核心接口如下：

以太网：双 10/100Base-TX 以太网端口（RJ45），支持高速网络通信与远程监控，部分型号兼容千兆以太网。

串口：2 个 RS-232 异步串行端口，可选配 RS-422/485，适配外设、调试终端及第三方设备通信。

存储接口：支持 SCSI、IDE 及 Flash 存储扩展，可搭载本地操作系统与应用数据，板载 Flash 容量常见 17MB，支持外接大容量存储。

扩展插槽：提供 2 个 64 位 PMC（PCI Mezzanine Card）扩展槽，可灵活扩展 I/O、通信、采集等功能模块。

总线接口：兼容 VMEbus 协议，支持 32/64 位数据传输，实现机箱内多模块协同控制。

核心特性

高性能处理：搭载 PowerPC 架构处理器（MPC7410、MPC750/755 等），主频 400-500MHz，集成 32KB/32KB 一级缓存，二级缓存最高 2MB，支持 AltiVec 向量处理，满足复杂算法与高速数据处理需求。

高可靠设计：工业级宽温工作（-40℃~+85℃），抗电磁干扰能力强，支持 ECC 内存纠错，保障工业现场长期稳定运行。

内存与带宽优化：板载 PC100 ECC SDRAM，最高 512MB，可通过 RAM500 夹层卡扩展至 1GB，内存读取带宽达 582MB/s，突发写入带宽 640MB/s，适配数据密集型应用。

系统兼容性：支持 VxWorks、Linux、QNX 等嵌入式实时操作系统，兼容现有 VMEbus 基础设施，便于系统升级与维护。

诊断与监控：集成硬件自检、状态指示灯及软件诊断功能，支持实时状态监测与故障快速定位，降低维护成本。

典型应用MVME5100 广泛应用于工业自动化、电力控制、轨道交通、航空航天及国防装备等领域，作为控制系统核心处理单元，负责实时数据采集、逻辑控制、运动控制及系统监控等关键任务，尤其适配需长期稳定运行、兼容传统 VME 架构的场景。
