一、操作前准备

1. 安全防护
   • 穿戴绝缘手套、护目镜等个人防护装备，确保操作环境干燥、无导电物质。
   • 断开高频电源主电源，验证设备已断电并接地，避免触电风险。
2. 工具与备件
   • 准备万用表、示波器等检测工具，确认驱动板型号与设备匹配（如 SIR4-1.7A/70kV 或兼容型号）。
   • 检查驱动板外观无损坏、焊点无脱落，确保 IGBT 模块及连接线完好。
3. 环境检查
   • 清洁设备外壳及散热孔，避免灰尘堆积影响散热。
   • 确认控制电源电压符合要求（如 DC24-60V 或 AC20-48V），参考产品参数。

二、安装与连接步骤

1. 驱动板安装
   • 关闭高频电源并移除旧驱动板，注意标记原有接线位置。

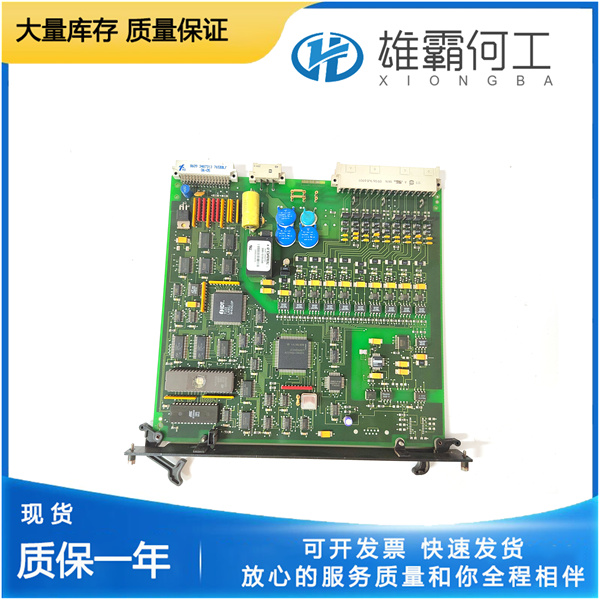

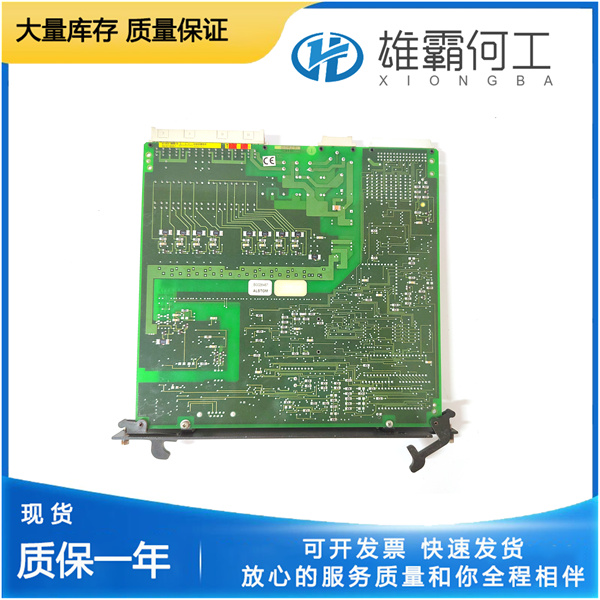

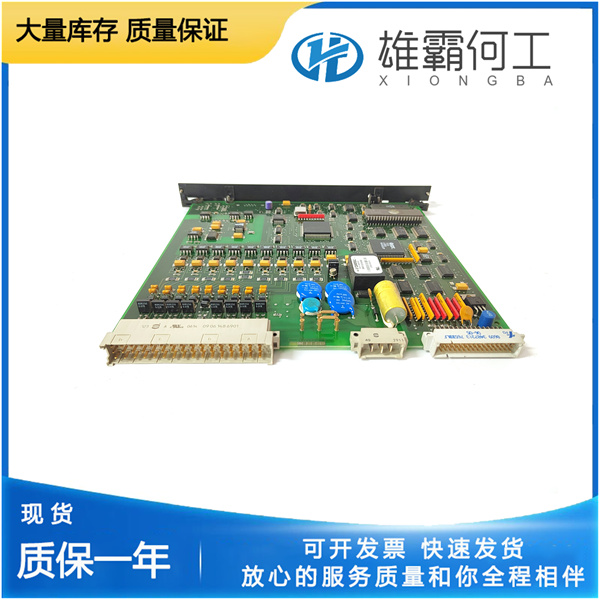

   • 将 V4561983-0100 对准插槽平稳插入，确保金手指与接口完全接触，用螺丝固定。
2. 接线操作
   • 按电路图连接 CT（电流互感器）、传感器及控制信号线缆，避免接错极性。
   • 检查 IGBT 模块与驱动板的连接线是否牢固，防止虚接导致故障。
3. 熔断器安装
   • 若设备使用熔断器（如 5x20mm HRC SLO-BLO Littelfuse 215-02.5），需按额定电流值正确安装。

三、参数配置与调试

1. 初始参数检查
   • 通过控制终端或上位机软件（如阿尔斯通专用工具）读取驱动板默认参数，确认与高频电源型号匹配（如 85kV/1200mA 或 70kV/1700mA）。
2. 功能测试
   • 静态测试：
     • 测量驱动板输入输出电压，确保符合技术规格（如 DC24V 输出）。
     • 验证 IGBT 驱动信号波形是否正常，避免出现畸变或干扰。
   • 动态测试：
     • 逐步升压至额定值，监测输出电流稳定性，观察控制逻辑是否响应正常（如过流保护触发）。
     • 使用示波器检查高频逆变波形，确保软开关特性（如 ZVS 零电压开关）有效。
3. 通信配置
   • 若支持 MODBUS-TCP/IP 或 FLAKT-BUS 通信，需配置设备地址、波特率等参数，确保与上位机或控制器通信正常。

四、运行与维护

1. 启动流程
   • 闭合控制电源，观察驱动板指示灯是否正常（如电源灯亮、通信状态灯闪烁）。
   • 通过本地或远程指令启动高频电源，逐步加载至额定负载，监控实时参数（如二次电压、电流）。
2. 异常处理
   • 故障报警：若出现看门狗复位、DC-link 电压错误等报警，需排查控制器通信冲突、保险熔断或散热堵塞等问题。
   • 波形异常：若 IGBT 驱动信号异常，可能需更换驱动板或检查 IGBT 模块损坏情况。
3. 定期维护
   • 每季度清理散热片灰尘，确保冷却系统正常运行。
   • 每年升级驱动板固件，修复潜在软件漏洞（需联系阿尔斯通技术支持获取补丁）
