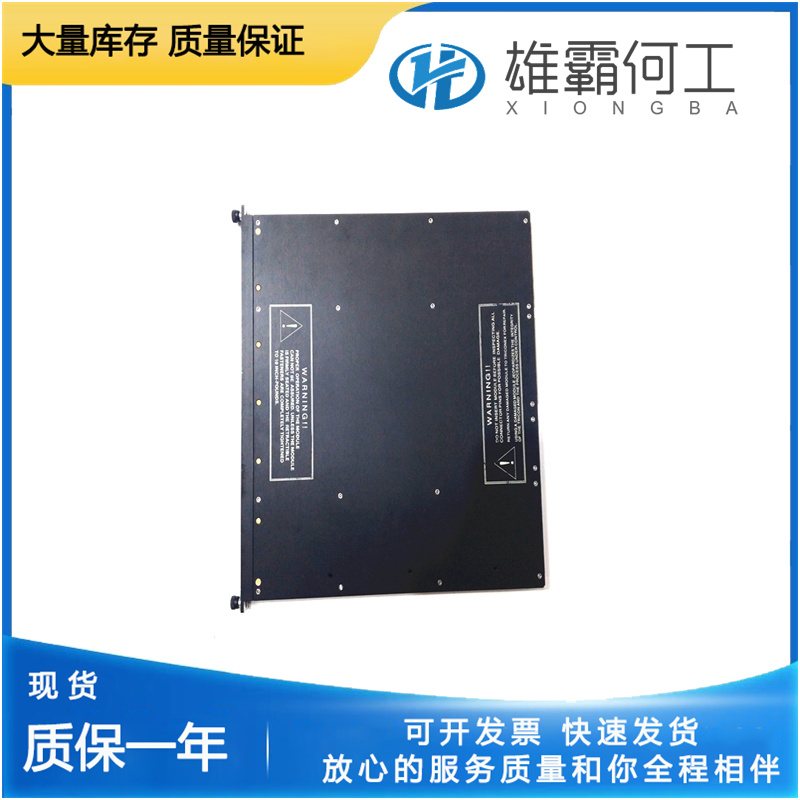

TRICONEX 3721模块安装注意事项

TRICONEX 3721是一款工业通信与控制卡件模块，用于安全仪表系统（ESD），属于英维思Triconex系列，广泛应用于数控机械、冶金、石油化工等高可靠场景23。该模块采用容错TMR结构和集成诊断功能，确保快速故障识别1。安装时需遵循严格规程，以避免设备损坏或性能异常。

关键安装步骤与注意事项

1. ‌安装前准备‌：

   • 检查设备完整性，包括模块外观无损伤、部件齐全（如接口适配器），确认运输中无磕碰隐患4。
   • 确保安装场地平整、清洁，电力供应稳定（24V DC输入），并配备起吊设备等辅助工具4。
   • 验证模块兼容性：控制器机架需支持ISO 5599-1接口，扩展机架数量不超过4个或7个（使用T8312适配器）1。

2. ‌安装过程要点‌：

   • ‌定位与校准‌：将模块精确安装于DIN导轨或控制器机架（如T8300系列），保持≤0.2mm对齐公差，防止偏移导致运行故障14。
   • ‌连接规范‌：
     • 气动/电气接口：牢固连接P/A/B/R端口，使用推荐密封方法（如PTFE胶带），扭矩控制在1.5 Nm±0.3 Nm1。
     • 线路布置：隔离高电压线（≥20mm间距），屏蔽电缆接地仅限控制器端，以减少干扰14。
   • ‌安全集成‌：避免强制引导触点旁路，外部需配置慢熔断保险丝（如10A gG级），确保冗余通道独立运行2。

3. ‌调试与验证‌：

   • 通电前施加6 bar压力测试气密性，使用皂液检测泄漏4。
   • 执行5次以上1Hz循环校准，验证响应时间（≤35ms）和输出信号（如Pin4反馈值）1。
   • 监控诊断LED：绿色指示电压正常，黄色闪烁提示通道故障，需及时排查3。

• ‌年度维护‌：按EN ISO 13849-2标准测试安全功能，检查模块寿命（机械10⁸次/电气10⁶次），必要时更换密封件24。
• ‌环境约束‌：操作温度-25°C至+55°C，湿度5-95% RH，避免排气口向下安装以防水汽积聚34。
