软件操作

1. 登录软件：以 TriStation 1131 软件为例，该软件是 TRICONEX TMR 控制器的通用支持平台。在程序文件夹中双击其图标，弹出登录界面后，输入用户名（如 MANAGER ）和密码（password）打开程序。部分系统可能支持自动登录功能，若已设置则可跳过此步骤。
2. 连接控制器：在软件界面的左面菜单栏中选择 “控制器画面”，然后双击 “控制器连接” 选项，以使软件与 RO3451 所在的控制器建立连接。若连接失败，需检查计算机的 IP 地址与控制器结点 IP 地址是否一致，同时确认程序中设置的节点地址与控制器的节点是否匹配。若软件版本与控制器当前运行的版本不匹配，也将无法正确连接 。
3. 进入逻辑程序：连接成功后，在软件右侧找到需操作的逻辑程序，双击打开。若要查看某一具体逻辑，可再次双击对应的逻辑选项，然后选择 “连接并打开”。每个逻辑通常都注有说明，用于解释其功能。
4. 查找逻辑中位号：
   • 若不清楚变量在哪个程序中，可在软件菜单栏上选择 “搜索” 功能，输入要查找的位号，然后点击 “Find” 进行完全搜索。搜索完成后，可在结果中查看该位号所在的程序，并在右侧边栏中找到相应程序并双击打开。

   • 若已知变量所在的具体程序，可直接打开该程序，使用快捷键 “ctrl + F” 调出查找界面，点击 “Find First” 查找到第一个位置，之后选择 “Find Next” 向后继续查找，直至全部搜索结束 。

   •

   •

模块参数设置及相关操作

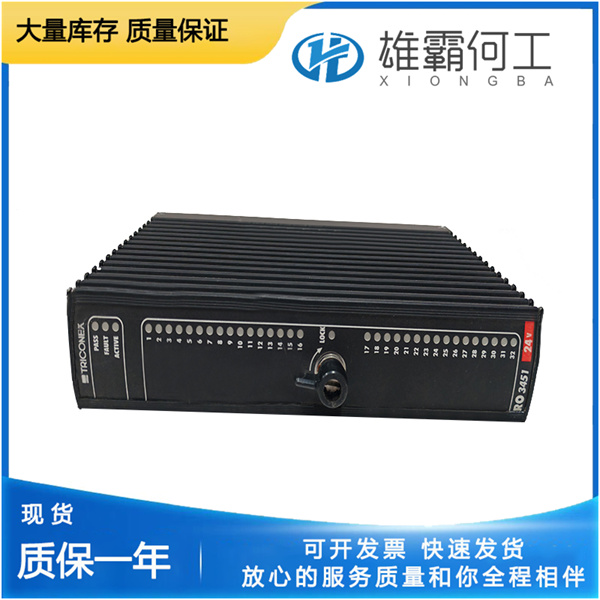

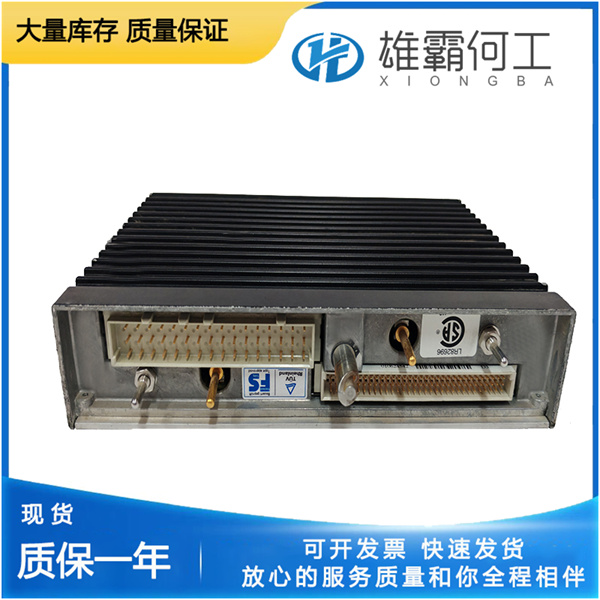

1. 输出通道配置：在 TriStation 1131 软件中进入硬件组态界面，点击 “TRICON Controller”，再双击 “Configuration” 下的 “Hardware Allocation”。在此处可根据实际需求添加或删除机架，以及对机架上的槽位进行配置。找到 RO3451 模块对应的槽位，点击 “ｉｎｓｅｒｔ” 选择 “RO3451 Solid - State Relay Output Module” 完成模块插入操作。对于该模块的输出通道，可根据实际连接设备及控制要求，在软件中对每个通道的输出类型（如常开、常闭等）、信号电平、负载类型等参数进行设置 。
2. 故障诊断与报警处理：RO3451 模块具备内置诊断功能，可对每个通道进行持续的故障诊断。当检测到任何通道出现故障时，模块的故障指示灯会激活并触发报警。此时，可通过诊断软件（如 Enhanced Diagnostic Monitor）进行故障排查。打开诊断软件，输入用户名（如 MANAGER ）和密码登录，选择 “新建” 后双击需要连接的控制器（如对应 RO3451 模块所在的控制器），然后单击 “连接”。若指示灯全为绿色，说明系统状态健康；若有红灯亮起，则表示存在故障。可根据软件提示的故障信息，如某通道报警，双击对应的通道信息，查看具体报警原因。对于一些可清除的故障，如通道短暂异常等，可在诊断软件中选择 “清除所有故障” 选项尝试清除故障报警 。
3. 在线修改参数（若允许）：部分情况下，可在设备在线运行时修改 RO3451 相关的一些参数，如报警值、联锁值等。在 TriStation 1131 软件中进入相应的逻辑程序，找到需要修改参数的位号，双击该位号，选择 “Disable”，写入新的参数值，然后按 “Confirm” 确认，再选择 “Enable”，完成修改。但在修改前需确认操作的必要性及对整个系统的影响，并严格遵循相关安全规范及操作流程，防止因误操作引发生产事故 。

特殊操作及注意事项

1. 强制操作：在正常生产过程中，若因现场一次仪表需处理等特殊情况，需要对 RO3451 模块的某些信号进行强制操作，应首先履行相关手续，填写联锁摘除申请单，并对此次操作进行详细记录。具有相关资质的工程师进入工程师站，用具有相应级别权限的登录名打开 TriStation 1131 程序。分析该信号产生的相关联锁在哪些逻辑中使用，可利用软件的 “全部搜索” 功能找出程序中所有使用该变量的逻辑并逐一检查核实。为便于处理完故障后恢复信号的联锁功能，建议对模拟量输入（AI）信号强制为实型变量，这样在解除强制信号前可看到现场进入系统的实际值。需注意，对 PID 调节器的最终输出通常不允许强制 。完成强制操作后，被强制信号的值及存储地址在软件中通常会显示为红色。
