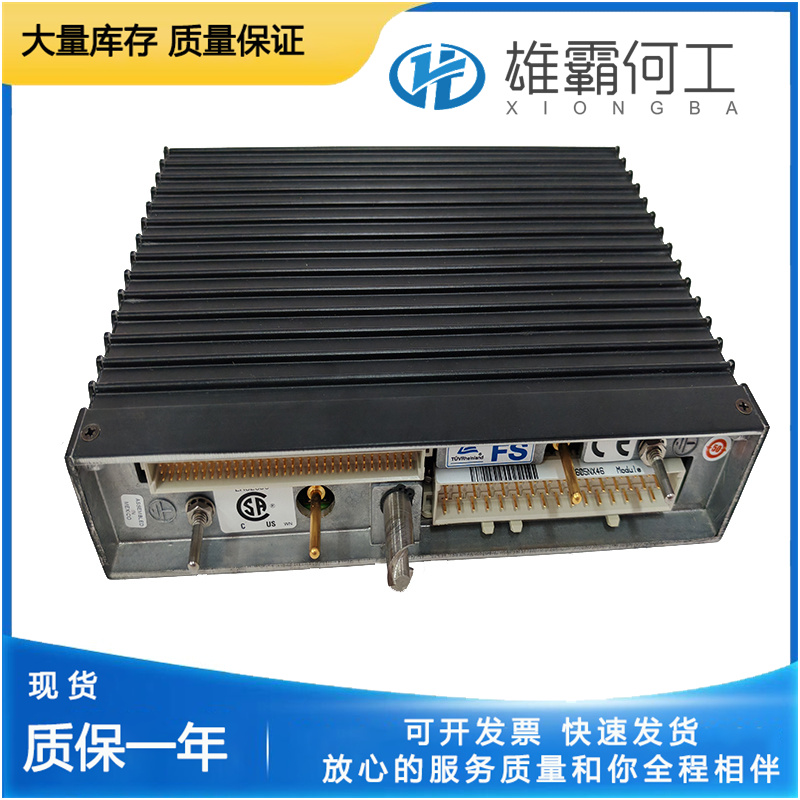

TRICONEX DI3361 数字输入模块工作原理

一、基本定位与功能

DI3361 是 TRICONEX 安全控制系统中的高密度数字量输入模块，主要用于采集工业现场设备的开关状态信号（如阀门位置、传感器报警等），为安全仪表系统 (SIS)、紧急停车系统 (ESD) 和火气系统 (F&G) 提供可靠的数字输入。

二、核心架构：三重模块冗余 (TMR)

DI3361 采用 TRICONEX 专利的三重模块冗余架构，这是其高可靠性的基础：

三个完全独立的信号处理通道(A/B/C) 并行工作，相互隔离

每个通道都能完整处理全部 32 个输入信号（可配置为 16 输入 + 16 输出）

所有关键电路和信号路径都100% 三重化，确保单点故障不影响系统运行

三、信号处理流程详解

1. 信号采集与隔离

输入接口：接收 24V DC 数字信号（干接点或湿接点）

光电隔离：每个通道与地之间提供1500V DC 隔离，防止外部干扰和地电位差损坏系统

滤波电路：消除信号噪声和毛刺，确保信号稳定
