TRICONEX AI3351 技术参数、规格、尺寸及环境要求

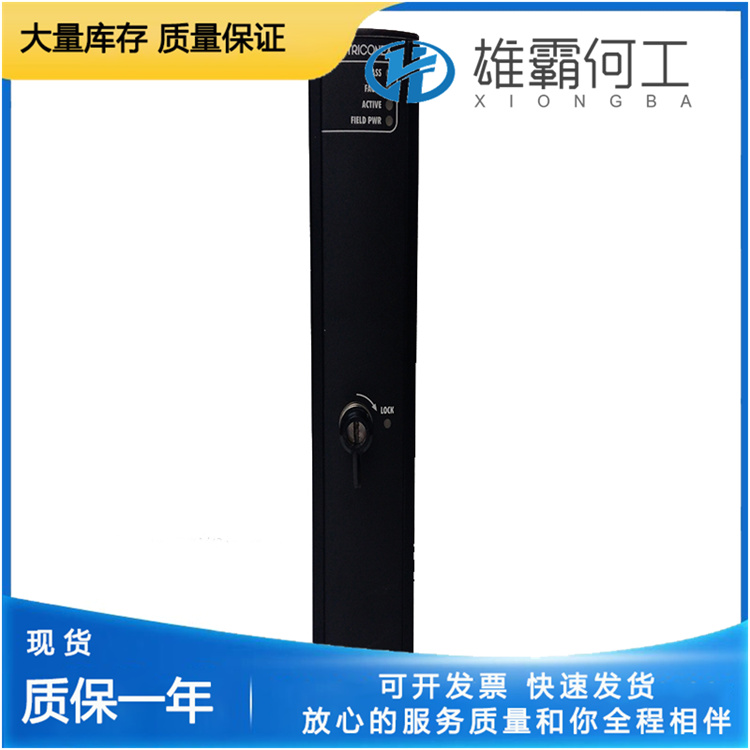

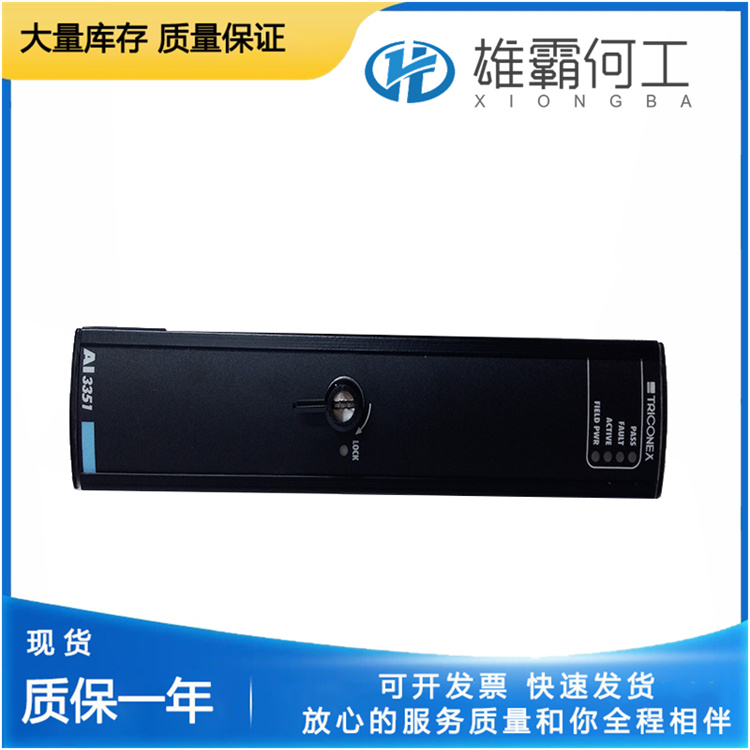

一、TRICONEX AI3351 基本信息
产品类型：安全级模拟输入模块（AI 模块）
所属系列：TRICONEX 3000/4000/5000 系列安全仪表系统（SIS）专用模块
制造商：TRICONEX（施耐德电气旗下安全控制品牌）
核心应用：适用于石油化工、电力、核电、轨道交通等行业的安全关键型场景，用于采集现场传感器（如压力、温度、流量传感器）的模拟信号并传输至安全控制器
兼容性：无缝适配 TRICONEX Tricon、Trident 系列安全控制器，支持系统冗余配置
二、TRICONEX AI3351 技术参数
（一）模拟输入规格
通道数量：8 个独立输入通道（支持单端 / 差分 configurable）
信号类型（软件可配置）：
电流信号：4–20 mA（两线制 / 四线制兼容）
电压信号：0–5 V DC、0–10 V DC
热电偶信号：J、K、T、E、R、S、B、N 型
RTD 信号：Pt100（2 线 / 3 线 / 4 线）、Cu100
输入分辨率：
电流 / 电压信号：16 位 ADC（有效分辨率）
热电偶 / RTD 信号：24 位 ADC（高精度转换）
测量精度（25℃环境温度）：
电流信号：±0.02% 满量程
电压信号：±0.02% 满量程
热电偶信号：±0.1℃（J/K/T/E 型）、±0.2℃（R/S/B 型）
RTD 信号：±0.05℃（Pt100，0–600℃范围）
采样速率：
单通道最大采样率：100 Hz
全通道同步采样：50 Hz（默认），支持软件调整
输入阻抗：
电流信号：≤250 Ω
电压信号：≥10 MΩ
RTD 信号：≤10 Ω（激励电流恒定）
（二）隔离与保护
隔离方式：通道间、通道与背板、通道与电源全 galvanic 隔离
隔离电压：250 V AC（连续），1500 V AC（1 分钟耐压测试）
过压保护：每个通道内置 ±30 V DC 钳位保护
过流保护：4–20 mA 通道支持最大 30 mA 限流保护（自动恢复）
浪涌保护：符合 IEC 61000-4-5 标准，±2 kV（差模）、±4 kV（共模）
（三）信号处理
滤波功能：可配置数字低通滤波器（截止频率 0.1–50 Hz）
冷端补偿：内置高精度温度传感器，补偿精度 ±0.1℃（热电偶信号）
断线检测：支持传感器断线、短路故障自动检测（响应时间≤100 ms）
诊断功能：通道级故障诊断（信号超量程、传感器故障、模块内部故障）
三、TRICONEX AI3351 产品规格
电源要求：
输入电压：+5 V DC（背板供电），±5% 公差
辅助电源：+24 V DC（传感器供电可选），18–32 V DC 宽范围
功率消耗：
背板电源功耗：典型 3 W，最大 4 W
辅助电源功耗：典型 5 W，最大 8 W（全通道传感器供电时）
安全认证：
功能安全等级：SIL 3（符合 IEC 61508:2010 标准）
认证机构：TÜV 莱茵、Exida
防爆认证：ATEX/IECEx 1 II 1G [Ex ia Ga] IIC
通信接口：TRICONEX 专用背板总线（Tricon Bus），数据传输速率 100 Mbps
诊断覆盖率：≥99%（符合 IEC 61508 要求）
响应时间：从信号采集到控制器接收≤200 ms（默认滤波设置）

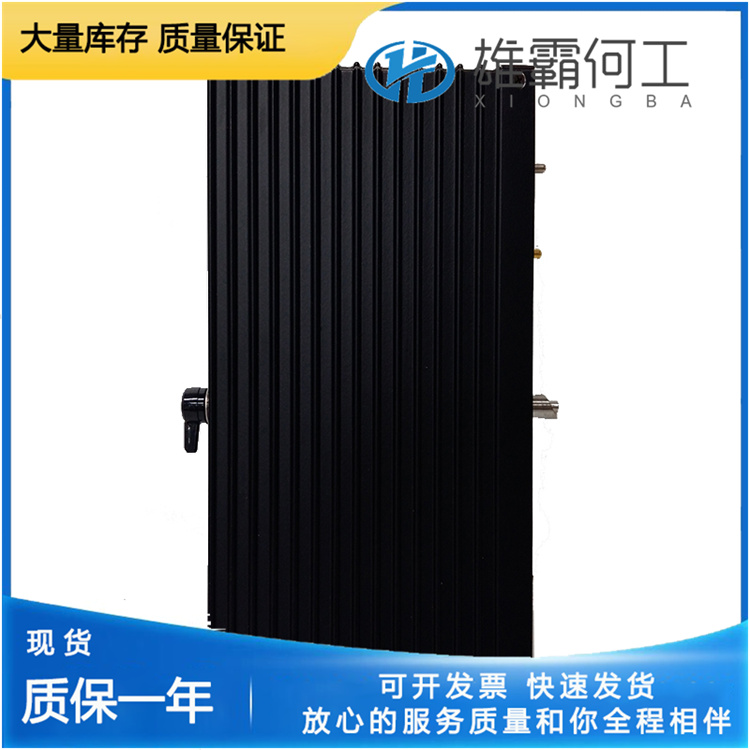

四、TRICONEX AI3351 机械尺寸
外形尺寸（宽 × 高 × 深）：32 mm × 177 mm × 226 mm（1.26 in × 6.97 in × 8.90 in）
重量：约 450 g（0.99 lb）
安装方式：35 mm DIN 导轨安装（符合 EN 60715 标准）
端子类型：可拆卸弹簧夹端子（兼容 1.0–2.5 mm² 单股 / 多股导线）
模块厚度：1 个标准 DIN 导轨单元（32 mm），支持密集安装
五、TRICONEX AI3351 环境要求
（一）温度条件
工作温度：-40 ℃ 至 +70 ℃（-40 ℉ 至 +158 ℉）
存储温度：-55 ℃ 至 +85 ℃（-67 ℉ 至 +185 ℉）
温度变化率：≤5 ℃/min（避免冷凝）
（二）湿度条件
工作湿度：5%–95% RH（非冷凝），25℃时无结露
存储湿度：5%–98% RH（非冷凝）
（三）机械环境
振动抗性：符合 IEC 60068-2-6 标准
频率范围：10–2000 Hz
振动加速度：10 g（峰值），轴向 / 径向
冲击抗性：符合 IEC 60068-2-27 标准
冲击加速度：50 g（峰值），11 ms 半正弦波
冲击次数：每个轴向 3 次
（四）防护与其他
防护等级：IP20（符合 IEC 60529 标准）
海拔高度：最高 2000 m（6562 ft），2000 m 以上需降额使用
电磁兼容性（EMC）：
辐射发射：EN 55011 Class A
传导发射：EN 55011 Class A
静电抗扰度：IEC 61000-4-2 ±8 kV（接触）、±15 kV（空气）
辐射抗扰度：IEC 61000-4-3 10 V/m（80–1000 MHz）
