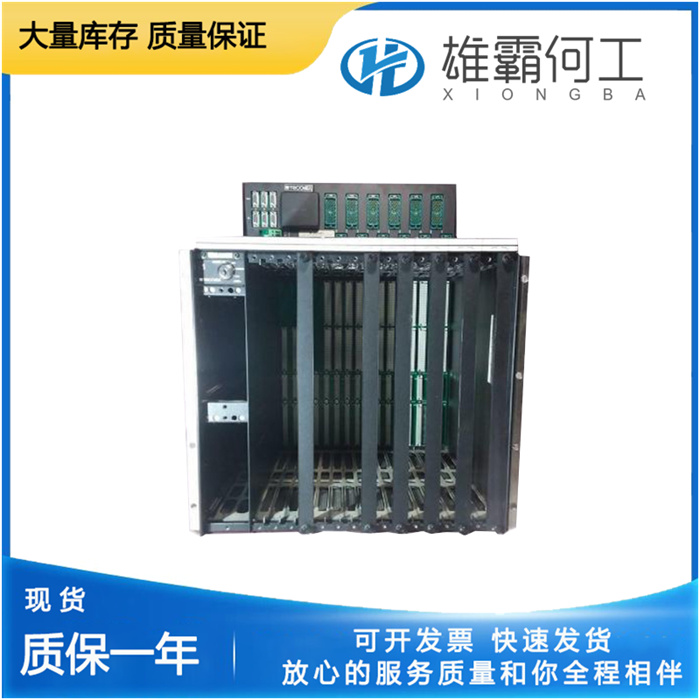

TRICONEX 8110 技术参数
一、品牌与型号信息

- 品牌：TRICONEX

- 型号：8110

- 产品类别：通信接口模块，专用于 TRICONEX 安全仪表系统（SIS）

二、核心规格参数

- 兼容性：完全适配 TRICONEX TS3000、TS4000 及 TS6000 系列安全控制系统

- 支持通信协议：Modbus TCP/IP、Modbus RTU、Ethernet/IP、PROFINET（可根据应用需求配置）

- 数据传输速率：以太网接口最高 100 Mbps；串行接口最高 115.2 kbps

- 供电电压：24 VDC（允许±10%波动）

- 功耗：正常工作条件下≤ 5 W

三、物理参数

3.1 尺寸规格

- 总长：145 毫米（5.71 英寸）

- 总宽：112 毫米（4.41 英寸）

- 总高：32 毫米（1.26 英寸）

- 安装尺寸：符合 TRICONEX 标准机架安装孔位，孔距 120 毫米（4.72 英寸）

3.2 重量参数

- 净重：0.85 千克（1.87 磅）

- 毛重（含包装）：1.2 千克（2.65 磅）

四、温度要求

4.1 工作温度

- 标准工作范围：-40℃ 至 +70℃（-40℉ 至 +158℉）

- 降额工作范围：+70℃ 至 +75℃（+158℉ 至 +167℉），此时最大负载需降低 20%

4.2 存储温度

- 存储范围：-50℃ 至 +85℃（-58℉ 至 +185℉）

- 湿度耐受度：5% 至 95% 无凝露相对湿度

五、输入参数

- 以太网输入接口：2 个 RJ45 端口，支持 10/100 Base-TX 自适应速率

- 串行输入接口：1 个 RS-485 端口，半双工通信模式

- 输入信号电平：以太网：0-5 V DC；RS-485：差分信号 ±2 V 至 ±6 V

- 输入数据格式：支持 ASCII 及二进制数据格式

- 输入延迟：以太网数据≤ 10 ms；串行数据≤ 5 ms

六、输出参数

- 以太网输出接口：2 个 RJ45 端口，与输入接口配置同步

- 串行输出接口：1 个 RS-485 端口，与输入接口共享物理通道

- 输出信号电平：与输入信号电平标准一致

- 输出负载能力：以太网：最多可连接 32 台设备；RS-485：最多 128 个节点

- 输出保护：所有输出端口均内置过压及短路保护功能

七、附加性能参数

- 平均无故障时间（MTBF）：环境温度 25℃ 时≥ 1,000,000 小时

- 认证合规性：通过德国莱茵 TÜV SIL 3 认证；符合 IEC 61508 及 IEC 61511 标准

- 安装方式：机架式安装，支持热插拔设计，可在线维护
