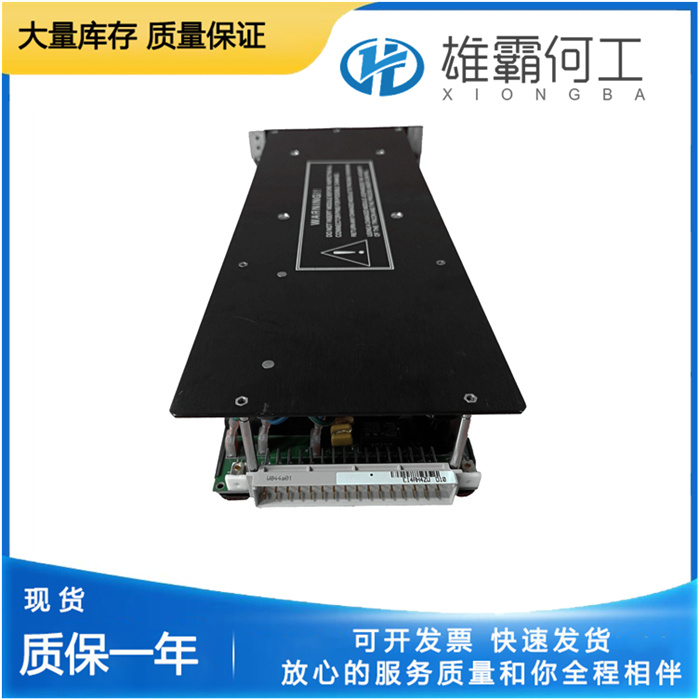

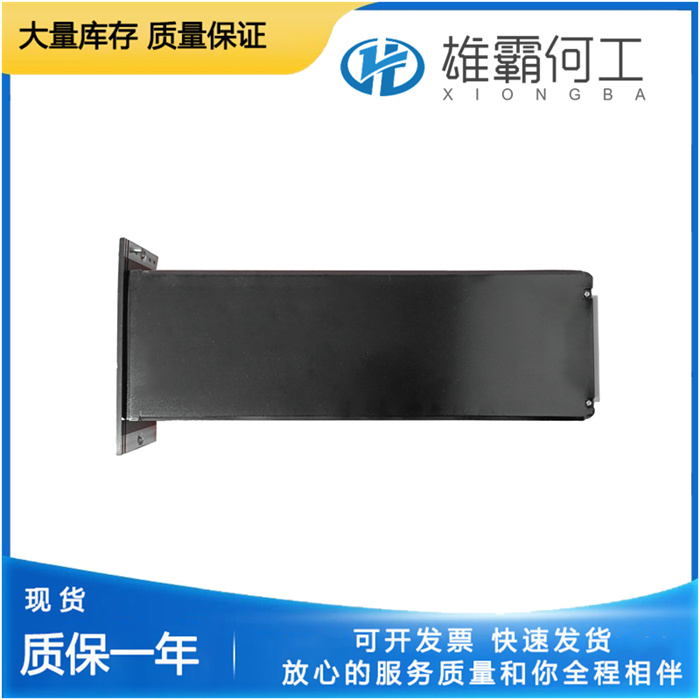

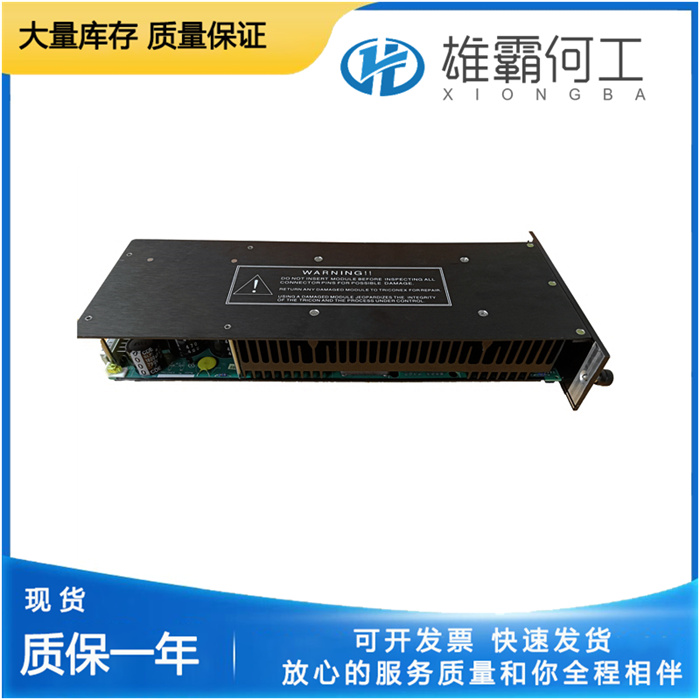

TRICONEX 8312 技术参数

1. 品牌与型号

品牌：TRICONEX

型号：8312

2. 物理参数

2.1 重量

单模块净重约 0.6 kg，含包装整体重量约 1.2 kg，具体数值以实际出厂检测数据为准。

2.2 尺寸

模块外形尺寸（长 × 宽 × 高）为 150 mm × 120 mm × 35 mm，安装尺寸适配 TRICONEX 标准机柜导轨，安装孔中心距为 130 mm，可直接集成至 Tricon 系列安全控制系统机架。

3. 核心规格

TRICONEX 8312 是一款高性能数字输入模块，属于 Tricon 容错控制系统的核心 I/O 组件，支持16 通道数字量信号采集，通道间采用电气隔离设计，隔离电压可达 2500 VAC，具备抗电磁干扰、抗浪涌冲击的特性，适用于工业安全仪表系统（SIS）的关键信号检测场景。

4. 工作温度范围

4.1 运行温度

正常工作温度：-40℃ ~ +70℃

短期极限温度：-50℃ ~ +80℃（持续时间不超过 24 小时）

4.2 存储温度

存储及运输温度：-55℃ ~ +90℃

温度变化率：≤ 5℃/ 分钟，避免快速温变导致模块内部元件损坏

5. 输入参数

输入信号类型：直流数字量输入

额定输入电压：24 VDC

输入电流：每通道典型值 5 mA

输入阻抗：每通道约 4.8 kΩ

信号响应时间：≤ 1 ms，支持高速数字信号采集

输入状态判定：高电平（12 VDC ~ 30 VDC）为导通状态，低电平（0 VDC ~ 5 VDC）为断开状态

通道隔离方式：每 8 通道一组，组间电气隔离，隔离等级符合 IEC 61010 标准

6. 输出参数

TRICONEX 8312 为纯输入模块，无对外输出通道，模块采集的数字量信号通过背板总线传输至 Tricon 控制器，实现信号的实时监测与逻辑运算。
