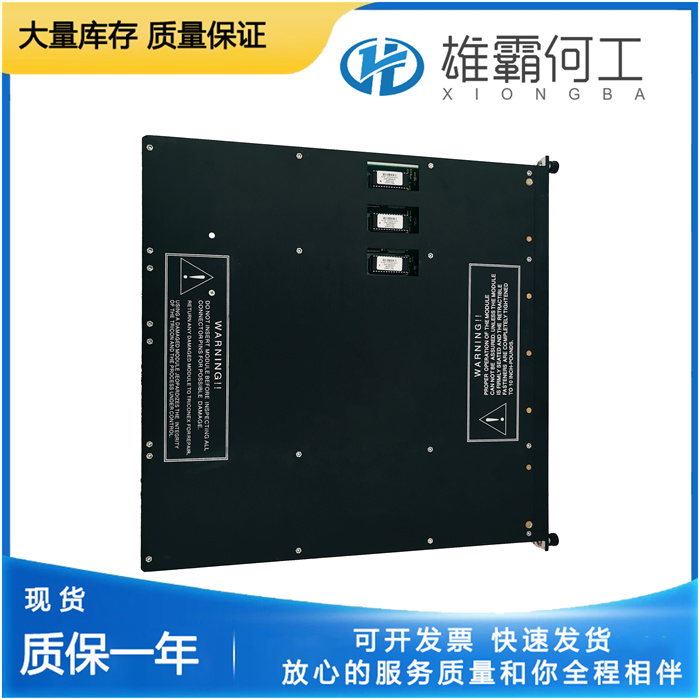

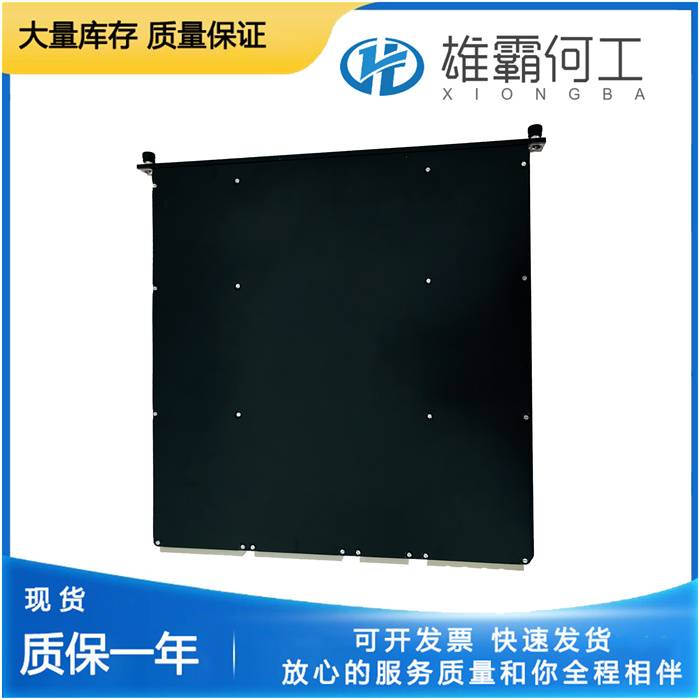

TRICONEX 3503E 技术参数

一、品牌与型号

- 品牌：TRICONEX（特里科尼克斯）

- 型号：3503E

二、物理参数

2.1 重量

单模块净重约 0.8 kg，含标准包装重量约 1.5 kg，实际重量以出厂检测报告为准，包装设计适配工业运输防护需求。

2.2 尺寸

模块外形尺寸（长×宽×高）：165 mm × 130 mm × 40 mm；安装尺寸严格适配 TRICONEX 标准机柜导轨，安装孔中心距为 140 mm，可直接嵌入 Tricon 系列容错控制系统机架，实现无缝集成。

三、核心规格

TRICONEX 3503E 是一款高精度模拟量输入模块，为 Tricon 安全控制系统的核心 I/O 组件，支持 8 通道模拟量信号采集。通道间采用独立电气隔离设计，隔离电压可达 2500 VAC（rms），抗电磁干扰（EMI）和射频干扰（RFI）性能优异，符合工业电磁兼容（EMC）标准。该模块主要应用于工业安全仪表系统（SIS）、过程控制系统（PCS）的关键模拟量信号监测场景，安全完整性等级符合 SIL 3 要求，可保障极端工业环境下信号采集的稳定性与可靠性。

四、温度参数

4.1 运行温度

- 正常工作温度：-40℃ ~ +70℃，此温度范围内模块各项性能指标稳定达标；

- 短期极限运行温度：-50℃ ~ +85℃，持续运行时间不超过 24 小时，超出后需恢复至正常温度范围以避免元件损耗。

4.2 存储与运输温度

- 存储温度：-55℃ ~ +95℃；

- 运输温度：-55℃ ~ +95℃；

- 温度变化率：≤ 5℃/分钟，严禁快速温变导致模块内部结露或元件热胀冷缩损坏。

五、输入参数

- 输入信号类型：标准工业模拟量输入，支持 4~20 mA 电流信号、0~10 VDC 电压信号（可通过模块跳线切换）；

- 输入量程：电流信号 4~20 mA（负载电阻 ≤ 600 Ω），电压信号 0~10 VDC（输入阻抗 ≥ 100 kΩ）；

- 测量精度：±0.1% 满量程（FS），在 25℃ 标准环境下；±0.2% 满量程（FS），在 -40℃ ~ +70℃ 工作温度范围内；

- 信号响应时间：≤ 2 ms（从信号输入到数据传输至控制器），支持高速模拟量信号采集；

- 通道隔离：每通道独立电气隔离，隔离等级符合 IEC 61010-1 标准，有效避免通道间信号干扰；

- 共模抑制比（CMRR）：≥ 100 dB（50 Hz/60 Hz），差模抑制比（DMRR）：≥ 80 dB（50 Hz/60 Hz）。

六、输出参数

TRICONEX 3503E 为纯模拟量输入模块，无对外独立输出通道。模块采集的模拟量信号经内部信号调理、A/D 转换后，通过 Tricon 系统机架背板总线实时传输至控制器，供系统进行逻辑运算、数据存储与报警触发，信号传输速率兼容系统背板总线速率（最高 100 Mbps）。
