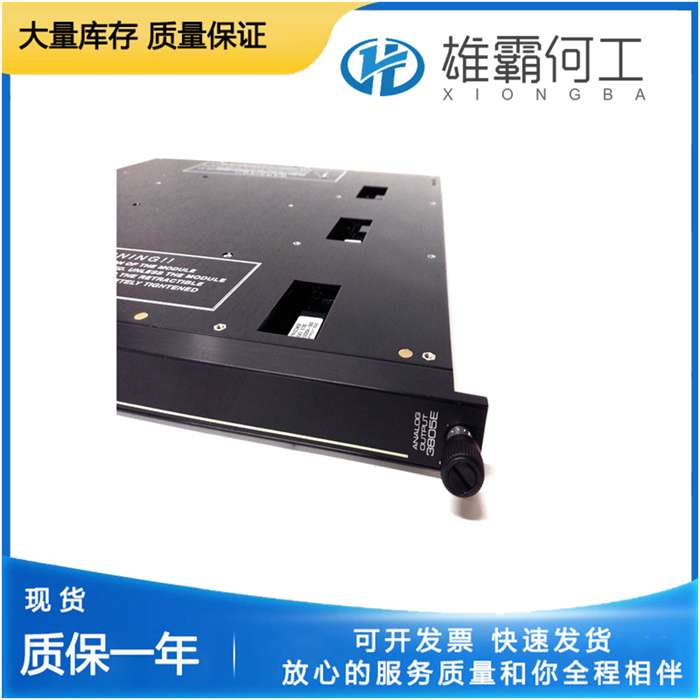

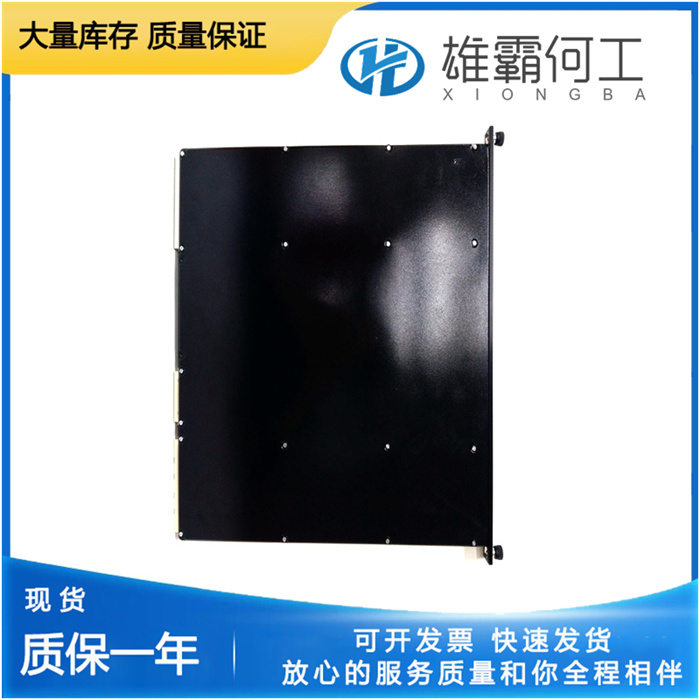

TRICONEX 3805E 模块操作步骤

一、 操作前准备工作

确认现场作业环境符合安全规范，作业区域无强电磁干扰、无易燃易爆介质，环境温度与湿度满足 TRICONEX 3805E 模块运行要求。

准备齐全专用工具与辅助材料，包括防静电手环、螺丝刀、接线端子、绝缘胶带、万用表以及对应型号的模块手册。

执行断电操作，切断与 TRICONEX 3805E 模块相关的所有电源回路，同时悬挂 “设备检修，禁止合闸” 警示标识，防止误操作引发安全事故。

作业人员佩戴防静电手环，确保身体与接地体有效连接，避免静电对模块内部精密元件造成损坏。

二、 模块安装操作

核对 TRICONEX 3805E 模块型号与规格，确认其与控制系统的硬件配置要求完全匹配。

缓慢打开控制系统机柜柜门，定位到指定的模块安装插槽，清理插槽内部的灰尘与杂物，检查插槽内的针脚是否完好、无变形。

双手平稳托住 TRICONEX 3805E 模块，将模块的导向槽对准插槽的导轨，沿水平方向缓慢推入，直至模块与插槽完全贴合，且模块卡扣自动锁紧。

检查模块的安装状态，确保无松动、倾斜现象，确认模块面板上的定位指示灯无异常亮起。

三、 模块接线操作

参照 TRICONEX 3805E 模块接线手册，明确各接线端子的信号定义，区分输入信号端子、电源端子与接地端子。

使用万用表测量待接入线缆，确认线缆无短路、断路故障，同时核对线缆编号与接线端子的对应关系。

剥除线缆端部的绝缘层，剥线长度符合端子接线要求，将线芯插入对应的接线端子，使用螺丝刀拧紧端子螺丝，确保线芯与端子接触牢固，无松动脱落风险。

完成所有线缆接线后，整理线缆走向，使用扎带将线缆固定在机柜的线槽内，避免线缆杂乱导致后续维护不便，同时确保线缆与模块面板保持适当距离，不影响模块散热。

检查接地端子的接线情况，确保接地电阻符合设备运行标准，保障模块运行的稳定性与安全性。

四、 模块组态配置操作

接通控制系统的上位机电源，启动 TRICONEX 组态软件，通过通讯线缆建立上位机与控制系统的连接。

在组态软件界面中，选择 “模块配置” 功能选项，扫描并识别 TRICONEX 3805E 模块，确认模块的硬件地址与软件配置地址一致。

根据现场控制需求，设置模块的输入信号类型、信号量程、采样周期等参数，同时配置模块的冗余策略与故障报警阈值。

参数设置完成后，点击 “参数下发” 按钮，将配置参数下载至 TRICONEX 3805E 模块，等待模块参数刷新完成，确认无参数下载错误提示。

保存当前组态配置文件，命名并归档，便于后续系统维护与参数恢复。

五、 模块调试运行操作

完成组态配置后，依次合上模块的电源开关与信号回路开关，观察模块面板上的运行指示灯、电源指示灯与故障指示灯状态。

使用信号发生器向 TRICONEX 3805E 模块输入标准测试信号，在组态软件界面中查看模块的信号采集数据，确认采集数据与输入的标准信号一致，误差在允许范围内。

模拟现场信号波动场景，调整输入信号的幅值与频率，观察模块的响应速度与数据采集稳定性，同时检查上位机的报警功能是否正常触发。

进行模块冗余切换测试，手动切断主用模块的电源或信号回路，观察备用模块是否能够无扰切换，确保控制系统的连续运行。

调试完成后，连续运行模块一段时间，记录模块的运行参数与温度变化，确认模块无异常发热、无故障报警，满足现场运行要求。
