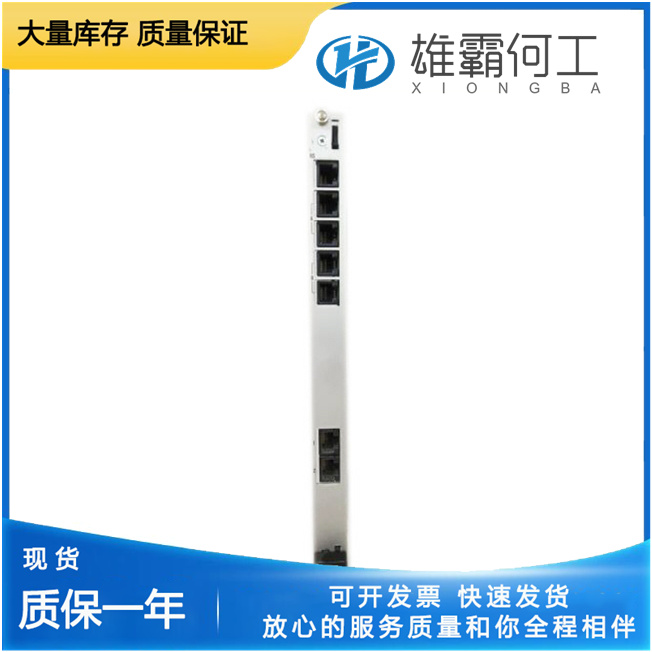

VM600 204-040-100-012 模块‌的操作步骤指南，基于其作为VM600机械保护系统组件的功能特性整理：

硬件安装‌

1. ‌机械固定‌
   • 将模块插入VM600兼容机架（如ABE04x系列）的指定槽位，确保背板连接稳固35。
   • 紧固安装螺钉至 ‌1.5 Nm ±0.3 Nm‌ 扭矩，避免过载导致接触不良5。
2. ‌传感器连接‌
   • 通过配套的IOC4T接口卡接入传感器（如涡流探头TQ402/TQ412或加速度计CE680）3。
   • 确保传感器电缆屏蔽层在机柜侧单点接地至Shield端子，减少电磁干扰4。

 ‌电气配置‌

1. ‌电源与信号接线‌
   • 供电：接入 ‌24V DC‌ 电源（范围19.2-30V DC），极性需严格匹配端子标识5。
   • 动态信号通道：连接至IOC4T卡的Hi/Lo端子，键相信号需配置至专用转速通道4。
2. ‌安全设置‌
   • 为输出回路配置外部熔断器（慢熔型10A gG/IEC或Class CC/UL）5。
   • 强电线路需与信号线保持 ‌≥200mm‌ 间距以隔离噪声4。

软件组态（使用MPSx软件）‌

plaintextCopy Code1. 通道定义：
   - 涡流传感器 → Sensor Family选 "(ADC)Relative Vibration":ml-citation{ref="4" data="citationList"}
   - 加速度计 → 选 "(AC)Dynamic Input" (如CE680/CA202):ml-citation{ref="4" data="citationList"}
2. 量程校准：
   - 输入满量程值（如轴振监测设为100μm）
   - 设置报警阈值（Alert/Danger）、回差及延时（例：报警值80μm，危险值100μm）:ml-citation{ref="4" data="citationList"}
3. 转速通道：
   - 键相齿数设为"1"，零转速阈值按设备需求配置:ml-citation{ref="4" data="citationList"}

系统验证‌

1. ‌上电诊断‌
   • 检查模块DIAG指示灯：
     • ‌绿色常亮‌：运行正常
     • ‌黄色闪烁‌：信号超限或组态错误5
     • ‌红色常亮‌：危险报警触发5
2. ‌动态测试‌
   • 执行阶跃响应测试（10-90%行程），验证响应时间 ‌≤85ms‌5。
   • 检查输出信号线性度误差 ‌≤1% FSD‌（满量程）4。

 ‌关键注意事项‌

• ‌禁止热插拔‌：断电后方可插拔模块，避免背板电路损坏5。
• ‌屏蔽处理‌：传感器延伸电缆接头需用IP172防护套绝缘，前置器安装底座需对地隔离4。
• ‌维护锁定‌：调试时安装机械锁（如ELGA-10），防止误操作触发停机5。

故障处理：若通道状态灯红色闪烁，检查传感器接线或更换模块；若DIAG灯黄色闪烁，重新验证组态参数兼容性5。

此操作流程整合了硬件安装规范、信号链配置逻辑及安全防护要求，覆盖VM600系统典型应用场景（如旋转机械振动保护）。组态参数需根据实际传感器型号（如TQ402/RE022）微调45。
