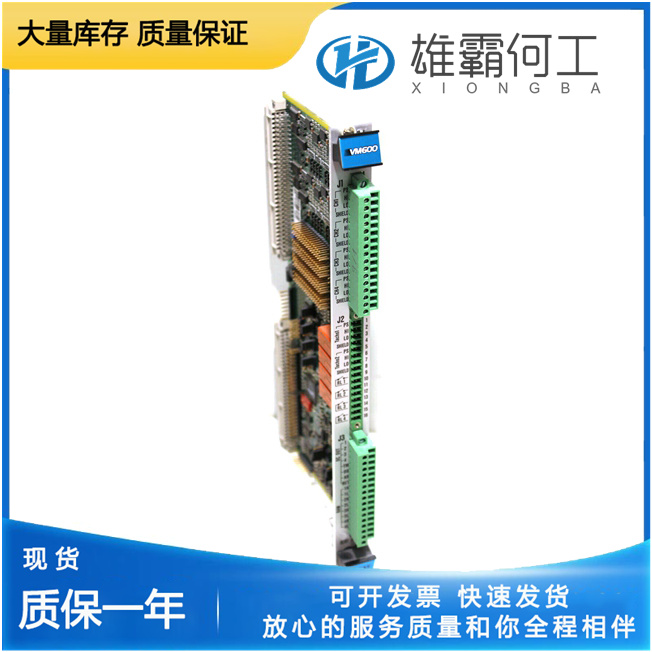

VM600 IOC4T 模块（型号 PNR200-560-000-111） 的标准调试流程，综合工业控制模块的最佳实践编写：
调试前准备
环境配置
- 静电防护：佩戴接地腕带，模块含敏感电子元件1。
- 供电检查：确认24V DC电源波动范围≤±10%，接地电阻<1Ω1。
- 通信链路：使用屏蔽双绞线连接PROFINET端口，屏蔽层单端接地14。
硬件连接
plaintextCopy Code输入端子：S1-S8（干接点/湿接点可配置） 输出端子：Q1-Q4（继电器输出，触点容量5A@230V AC） 通信接口：X1 (PROFINET RJ45), X2 (RS-485)
- 端子紧固扭矩：0.6 Nm（AWG 14-22）1。
调试步骤
Step 1：模块初始化
上电后观察面板LED：
通过 VM600 ConfigTool 加载基础固件：
textCopy Code1. 连接USB服务端口（波特率115200） 2. 执行 > firmware_update --file IOC4T_v2.1.3.bin 3. 重启后验证版本 > sysinfo show
Step 2：通信协议配置
iniCopy Code[PROFINET 参数] Device Name: VM600_IOC4T_01 IP_Address: 192.168.1.10/24 Cycle_Time: 2ms IO_Data: Inputs: 16 Bytes (映射至S1-S8) Outputs: 8 Bytes (映射至Q1-Q4)
- 使用 TIA Portal V17 导入GSDML文件（版本≥V2.3）1。
Step 3：I/O功能验证
- 输入通道测试：
textCopy Code短接S1-S2 → 监控软件显示DI1=1 模拟4-20mA至S5 → 读取AI1值（范围4000-20000）
- 输出通道测试：
textCopy Code强制Q1=ON → 万用表检测端子通断 输出4-20mA信号 → 校验电流精度±0.5% FS:ml-citation{ref="1" data="citationList"}
Step 4：故障诊断
安全注意事项
严禁操作
- 带电插拔I/O端子 → 可能损坏通道隔离电路1。
- 超出环境限值（温度>60℃或湿度>95%）运行1。
完成调试后需执行 72小时连续负载测试，记录异常事件至诊断日志（SD卡导出路径：/diag/log_events.csv）14。
