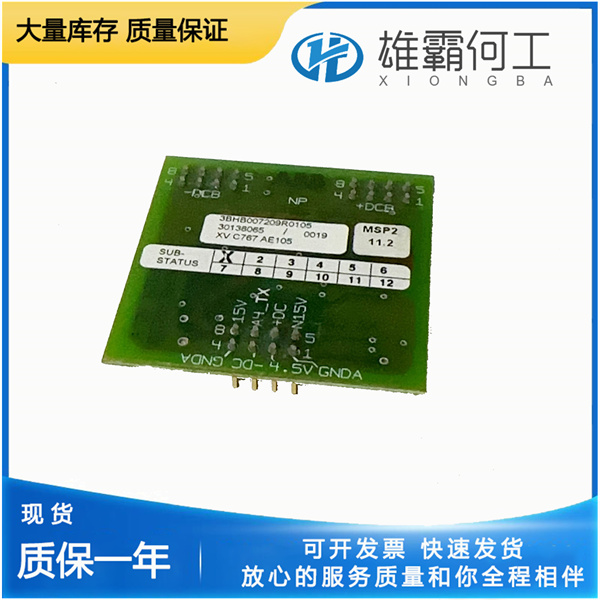

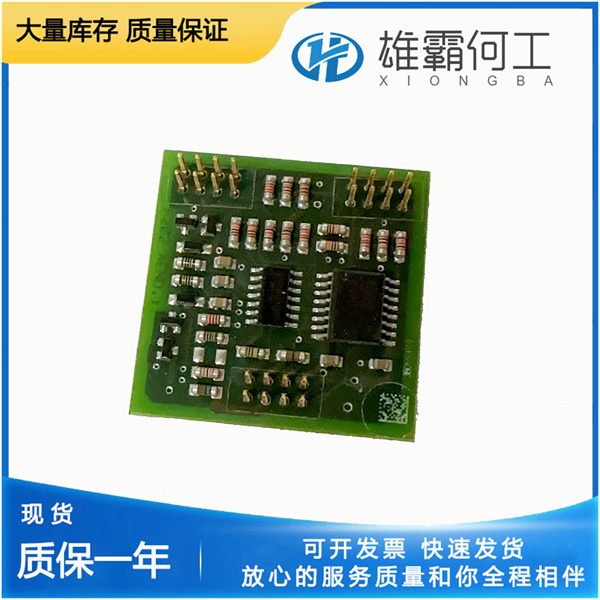

ABB XVC767AE105 3BHB007209R0105 输入输出参数

一、基本硬件特性

1. 型号定义
   • XVC767AE105：ABB 工业控制模块，支持多协议通信和高速数据处理，适用于分布式控制系统（DCS）或工业自动化场景。
   • 3BHB007209R0105：ABB 设备编号，可能对应同一模块的不同版本或配置。
2. 电源参数
   • 输入电压：24V DC（±10% 波动范围，18–32V DC）。
   • 功耗：典型值 5W，峰值 10W（满负载时）。

二、输入输出接口参数

1. 数字输入（DI）
   • 通道数量：16 路离散输入（部分型号支持扩展至 24 路）。
   • 信号类型：24V DC 干触点或 NPN/PNP 有源信号。
   • 输入特性：
     • 高电平：+15V–+30V DC（逻辑 1）。
     • 低电平：-3V–+5V DC（逻辑 0）。
     • 输入延迟：0.1–32ms（可配置）。
   • 隔离特性：光电隔离，耐压 2.5kV AC（1 分钟）。
2. 数字输出（DO）
   • 通道数量：8 路继电器输出（部分型号支持晶体管输出）。
   • 信号类型：
     • 继电器输出：250V AC/30V DC，5A（阻性负载）。
     • 晶体管输出（可选）：24V DC，0.5A（灌电流）。
   • 输出特性：
     • 过载保护：自动限流（0.7A 阈值，100ms 延迟）。
     • 短路保护：自恢复型，支持连续短路测试。
3. 模拟输入（AI）
   • 通道数量：8 路差分输入（可配置为单端模式）。
   • 信号类型：
     • 电流：4–20mA DC（两线制或三线制）。
     • 电压：0–10V DC 或 ±10V DC。
   • 分辨率：16 位（带 PGA 增益调节）。

   • 精度：±0.1% F.S.（25℃时）。

   •

   •

4. 模拟输出（AO）
   • 通道数量：4 路独立输出。
   • 信号类型：
     • 电流：4–20mA DC（最大负载 500Ω）。
     • 电压：0–10V DC（最小负载 10kΩ）。
   • 分辨率：14 位。
