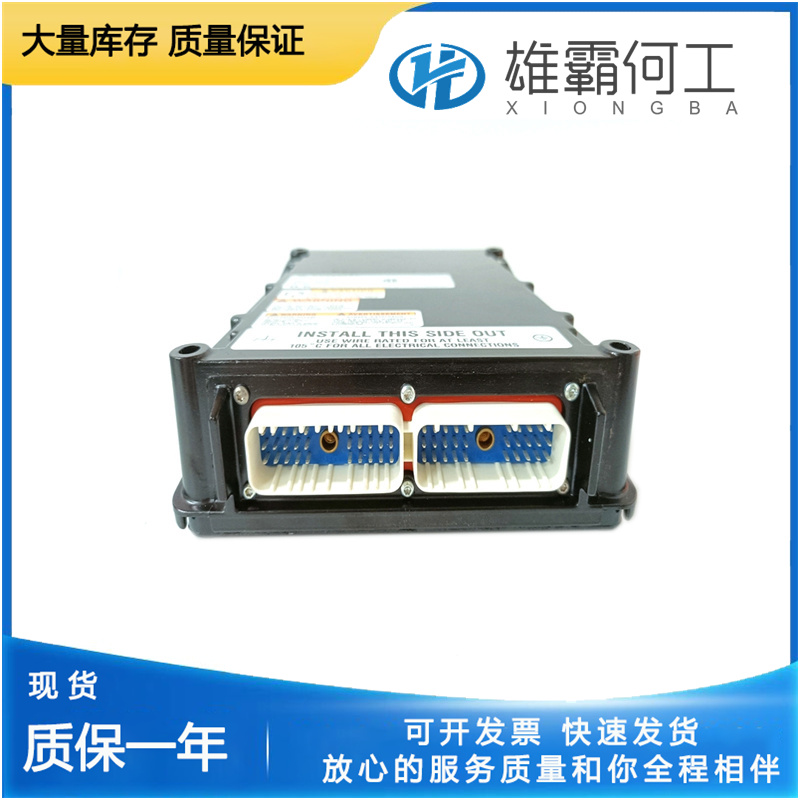

一、电气连接

警告： 接线前必须断开所有电源，确保设备不带电

1 电源连接

高压输入 (HV)：・连接 L1、L2、L3 (三相 AC) 或 +、-(DC) 至对应端子・确保电压符合额定值 (115V/240V AC±10% 或 125V DC±10%)

低压输入 (LV)：・连接 24V DC 电源至对应端子 (注意极性)・电压必须稳定在 24V±10% 范围内

接地 (PE)：・连接保护地线至专用接地端子 (标记为 PE 或接地符号)・确保接地电阻 < 1Ω，以提供有效的漏电保护

2 信号连接

速度传感器输入：・连接速度传感器 (通常为磁电式或光电式) 至专用端子・确保屏蔽层良好接地，减少干扰

输出连接：・跳闸输出：连接至被保护设备的停机控制回路・报警输出：连接至报警系统或指示灯・模拟输出：可选连接至监控系统 (4-20mA 信号，对应转速)

通信连接(可选)：・RS-232/485 或 Modbus 通信接口，用于参数配置和状态监控

注：所有接线应使用截面积≥1.5mm² 的铜导线，确保连接牢固，标识清晰

二、调试指南

1. 调试前检查

机械检查：

确认设备安装牢固，无松动

检查所有接线端子是否紧固 (推荐扭矩：0.5~0.6Nm)

电气检查：

使用万用表检查电源电压是否符合要求

检查所有输入输出回路是否短路或断路

确认接地良好 (电阻 < 1Ω)

环境检查：

确保通风良好，无杂物遮挡散热孔

测量环境温度，确保在工作范围内

2. 初次通电步骤

闭合低压电源 (24V DC)，观察前面板指示灯：

POWER (绿色) 应常亮，表示供电正常

三个模块指示灯 (A/B/C，绿色) 应常亮，表示各模块正常

等待约 30 秒，让设备完成自检

若有故障，对应模块的红色 FAULT 灯会亮，查阅故障代码表

闭合高压电源 (AC 或 DC)，重复上述检查

3. 参数配置

方式一：使用前面板按键

按 "MENU" 键进入主菜单

使用箭头键选择 "Configuration"(需输入密码，默认：0000)

导航至需要修改的参数，按 "ENTER" 键进入编辑

修改参数值，按 "ENTER" 保存，按 "ESC" 返回上级菜单

方式二：使用 PC 配置工具 (PCT)

连接 PC 与设备 (通过 RS-232/485 线缆)

安装并运行 Woodward PCT 软件

选择通信端口，建立连接

在软件中浏览 / 修改参数，完成后下载到设备
