世平集团推出的27W 高效小型化PD & PPS解决方案，是采用安森美(ON Semi) 半导体新一代高效能FAN608 + FAN6390 解决方案。适用于PPS/QC4.0 3V~5.9V/3A, 3V~9V/3A, 12V/2.25A 20mV per step change, PD 5V/3A, 9V/3A, 最大瓦特数 27W。

市场技术优势 :

1. 低空载待机电源 < 20mW。

2. 高功率密度 > 10W/in3。

3. 平均效率符合 CoC Tier 2 & Energy Star 5-star Level

4. 符合 USB PD2.0/3.0 & PPS /QC4.0 规范

5. 内建Charge Pump 强化二次侧同步整流效率

►场景应用图

►产品实体图

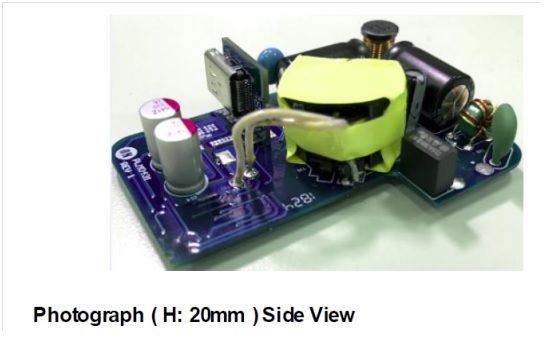

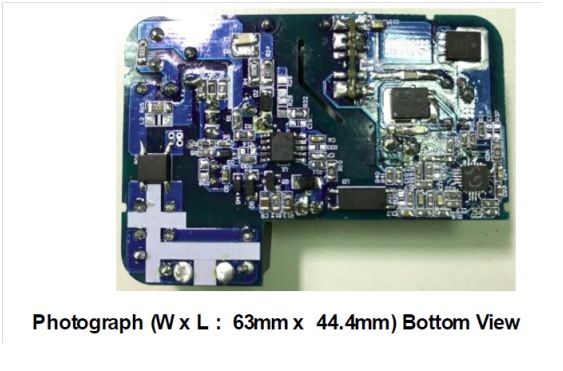

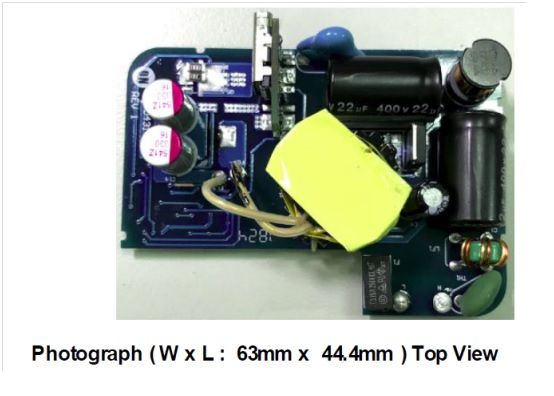

►展示板照片

►方案方块图

►核心技术优势

【FAN608重要功能如下】

· 空载待机电源 < 20mW> 10W/in3。

·内建 OVP, UVP, OTP功能。

·具有频率调节机制缓和EMI 信号.

·平均效率符合 CoC Tier 2 & Energy Star 5-star Level

【FAN6390重要功能如下】

·符合 USB PD2.0/3.0 & PPS /QC4.0 规范

·定电流(CC) & 定电压(CV)功能

·内建Charge Pump 强化二次侧同步整流效率

·无铅无卤素及符合欧盟有害物质管制标准

►方案规格

· 输入电压: 90Vac ~264Vac

·输出电压电流规格:

·最大瓦特数: 27W

·PPS/QC4.0 3V~5.9V/3A, 3V~9V/3A, 12V/2.25A 20mV per step change

·PD 5V/3A, 9V/3A
