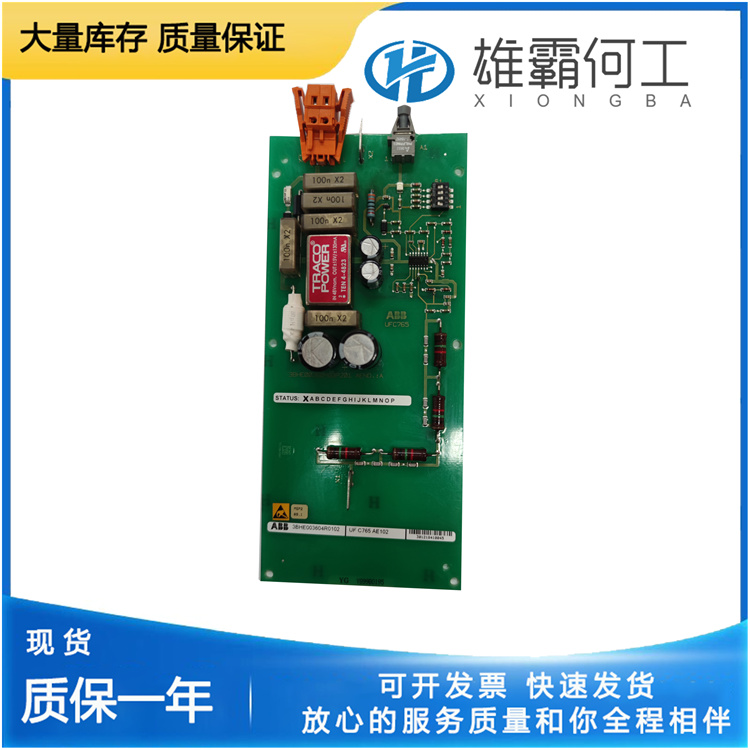

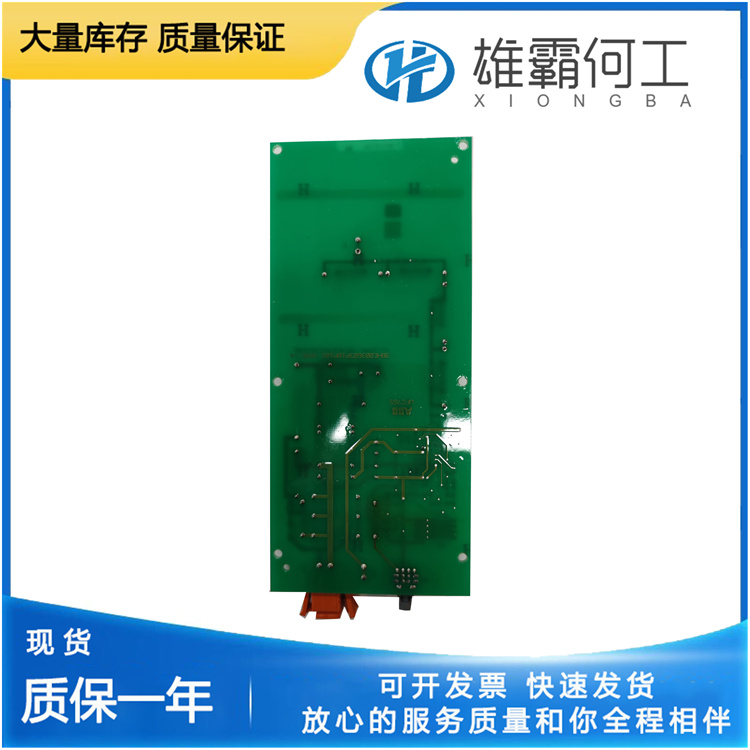

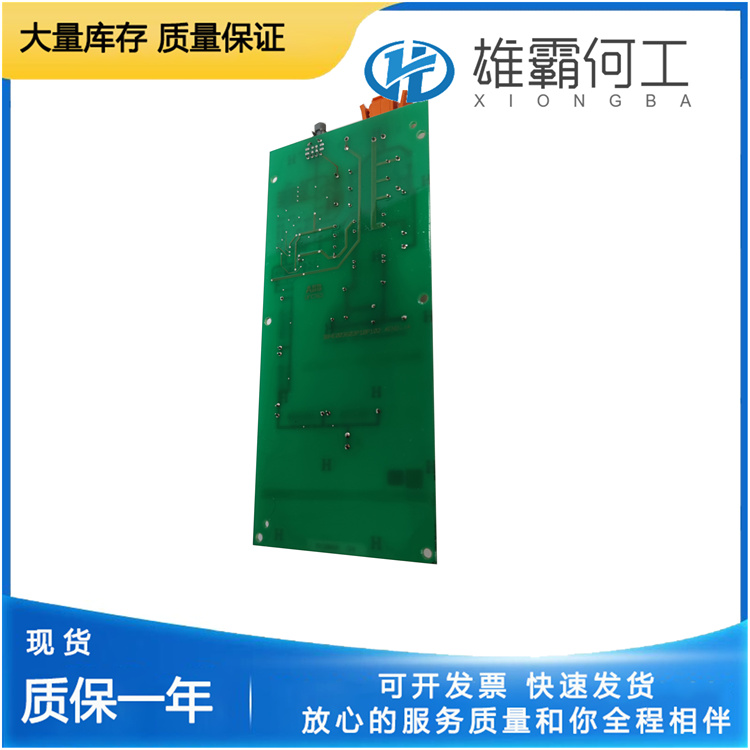

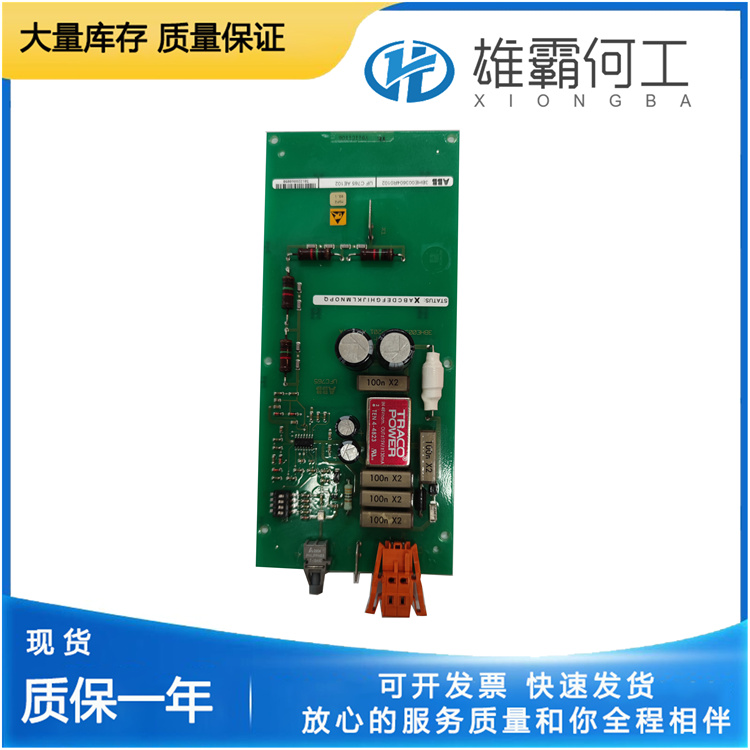

3BHE003604R0102 UFC765AE102 常见故障及排除方法
一、电源相关故障
1. 故障现象：模块无供电指示，无法启动
可能原因：
输入电源电压超出模块额定范围（该模块典型额定电压为 DC 24V，具体以官方规格为准）；
电源接线松动、脱落或极性接反；
模块内置保险丝熔断；
外部电源模块故障，无法正常输出电压；
电源线路存在短路或接触不良。
排除方法：
使用万用表测量输入电源电压，确认其符合模块额定电压要求，若电压异常需调整电源输出或排查供电回路；
检查电源接线端子，重新插拔并紧固接线，确保正负极连接正确，无松动、氧化现象；
打开模块外壳（需断电操作），检查内置保险丝状态，若熔断需更换同规格保险丝（参考官方手册标注的保险丝型号 / 额定参数），更换前需排查短路原因；
测试外部电源模块输出电压，若电源模块故障，更换合格的电源模块；
检查电源线路是否存在破损、短路，修复破损线路或更换新线缆。
2. 故障现象：模块供电不稳定，频繁重启或报错
可能原因：
输入电源纹波过大，超出模块抗干扰范围；
电源接线截面积不足，导致电压降过大；
模块电源接口松动或氧化；
周围存在强电磁干扰，影响电源稳定性；
模块内部电源电路故障。
排除方法：
在电源输入端加装滤波电容或稳压模块，降低电源纹波；
确认电源接线截面积符合要求（建议≥1.5mm²），缩短接线长度，减少电压降；
清洁电源接口端子，去除氧化层，重新紧固接线；
将电源线路与强电线路、变频器等干扰源分开布线，必要时使用屏蔽电源线，屏蔽层单端接地；
若上述操作无效，可能为模块内部电源电路故障，需联系 ABB 授权服务人员检修或更换模块。
二、通信连接故障
1. 故障现象：模块无法与上位机 / 控制系统建立通信
可能原因：
通信线缆破损、断裂或接线错误（如信号线接反、漏接）；
通信协议不匹配（如 Modbus RTU/ASCII 选择错误、波特率、奇偶校验位等参数设置不一致）；
通信接口（如 RS-485、以太网端口）损坏；
上位机通信端口故障或通信软件设置错误；
通信距离超出模块额定范围，未加装中继器。
排除方法：
检查通信线缆外观，使用万用表测量线缆通断，更换破损线缆；对照官方接线图确认接线方式，纠正错误接线；
统一模块与上位机的通信协议参数（波特率建议设置为 9600/19200bps，奇偶校验位、数据位、停止位需一致），重新配置后重试；
更换备用通信端口（如模块有多个通信接口）或更换通信线缆，测试接口是否正常；若接口损坏，需检修模块或更换；
检查上位机通信端口是否被占用，关闭其他占用端口的软件，或更换上位机备用通信端口，重新配置通信软件；
若通信距离超过模块额定范围（RS-485 通常为 1200m），在通信线路中加装中继器，延长通信距离。
2. 故障现象：通信中断频繁，数据传输丢包
可能原因：
通信线缆屏蔽层未接地或接地不良，受电磁干扰；
通信线路附近存在变频器、大功率电机等强干扰源；
通信参数设置不合理（如波特率过高，超出线路传输能力）；
模块通信接口松动或接触不良；
网络拥堵（以太网通信时），或路由、交换机故障。
排除方法：
确保通信线缆屏蔽层单端接地（优先选择控制柜侧接地），接地电阻≤4Ω；
将通信线缆远离强干扰源，或使用双绞屏蔽线缆，必要时加装磁环抑制干扰；
适当降低通信波特率，减少数据传输速率，提高通信稳定性；
重新插拔通信接口，清洁接口触点，去除氧化层，确保连接牢固；
以太网通信时，检查网络设备（路由、交换机）运行状态，重启设备；减少同一网络下的设备数量，避免网络拥堵。
三、信号输入 / 输出异常
1. 故障现象：无信号输入，模块无法检测到外部信号
可能原因：
信号源故障（如传感器、变送器损坏，无信号输出）；
信号接线松动、脱落或极性接反；
信号输入范围设置错误（如模块设置为 4-20mA 输入，而信号源输出为 0-10V）；
模块输入通道损坏；
信号线路存在短路或断路。
排除方法：
使用万用表测量信号源输出，确认信号源正常工作，若信号源故障，更换或检修信号源；
检查信号输入接线端子，重新紧固接线，确保极性连接正确，无松动、氧化；
进入模块配置软件，核对信号输入范围设置，根据信号源类型调整至匹配模式（如 4-20mA、0-10V 等）；
切换至模块备用输入通道，若备用通道正常，说明原通道损坏，需检修模块；
检查信号线路是否存在破损、短路，修复线路或更换新线缆。
2. 故障现象：输出信号不稳定、波动过大
可能原因：
输入信号本身存在噪声或干扰；
模块信号滤波参数设置不合理（滤波频率过低）；
输出接线松动，接触电阻过大；
模块输出通道故障；
周围环境振动过大，导致模块内部元件接触不良。
排除方法：
在信号源输出端或模块输入端加装滤波电容，抑制信号噪声；使用屏蔽双绞线传输信号，减少干扰；
通过配置软件提高信号滤波频率（建议设置为 10-20Hz），增强抗干扰能力；
重新紧固输出接线，清洁接线端子，降低接触电阻；
切换至备用输出通道，若备用通道输出稳定，说明原通道故障，需检修模块；
检查模块安装是否牢固，加固安装螺钉，减少振动影响；若环境振动过大，可加装减振垫。
3. 故障现象：输出信号与设定值偏差过大
可能原因：
模块参数配置错误（如比例系数、偏移量设置不当）；
信号校准过期或未校准；
模块内部运算电路故障；
输出负载超出模块额定负载范围。
排除方法：
进入配置软件，核对比例系数、偏移量等参数，根据实际需求重新调整，保存后重启模块；
按照官方校准流程，使用标准信号源对模块进行校准（需使用精度≥0.1 级的校准仪器）；
若校准后仍存在偏差，可能为模块内部运算电路故障，联系 ABB 技术支持检修；
检查输出负载是否在模块额定范围内（参考官方手册标注的输出负载参数），若超出范围，加装功率放大器或更换适配的负载设备。
